Колеса неповоротные усиленные (резина)

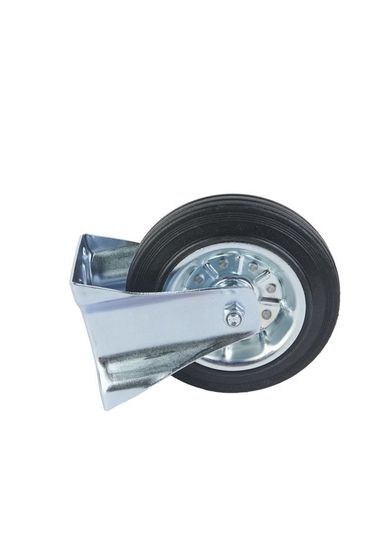

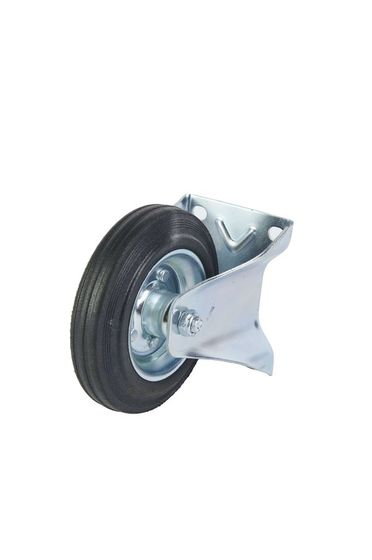

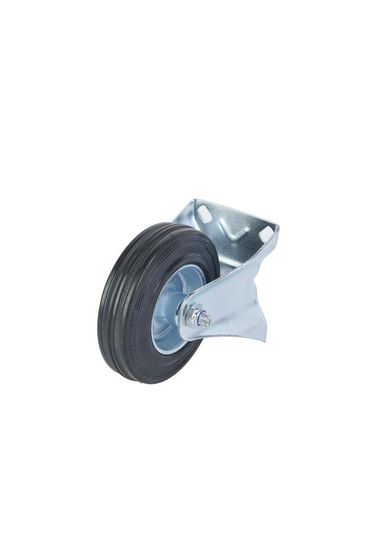

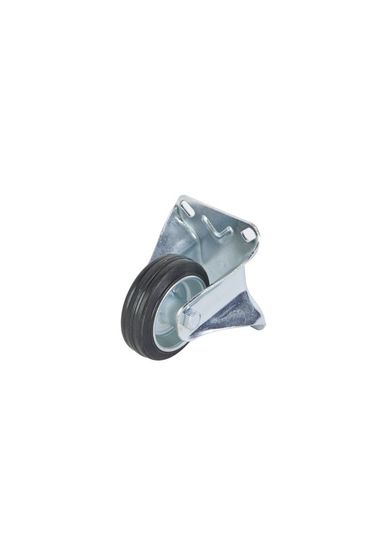

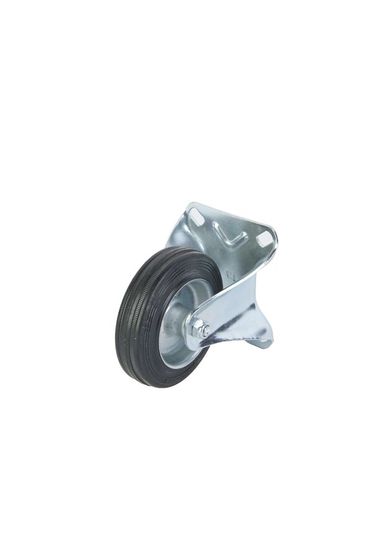

Усиленные неповоротные колёса: литой резиновый обод на кронштейне из толстой стали, без поворотного узла. Пара таких опор под дальним краем платформы удерживает гружёную тележку на прямом курсе на длинном перегоне. Подбор начинают с высоты опоры в сборе, размер обода сверяют вторым.

Строительная высота по разделу: 107, 125, 154, 195 и 234 мм. Тот же ряд, число в число, у поворотных усиленных опор в тормозном исполнении и без него. Платформу допускается комплектовать из трёх серий одновременно: углы окажутся на одном уровне.

За пределами усиленной линейки совпадений по высоте нет. У поворотной серии на серой резине ряд другой: 95, 126, 150, 190 и 233 мм. Разница между соседними значениями двух рядов составляет четыре-пять миллиметров, и этого достаточно, чтобы гружёная тележка опиралась на три точки.

Диаметр, ширина обода и нагрузка на опору

Все три ряда растут одновременно: компактного исполнения с большой нагрузкой в разделе нет. Нагрузка свыше двухсот килограммов на угол означает колесо на 200 мм, и оно должно помещаться под раму.

Обод литой резиновый, контактный слой мягкий. Он гасит удар на шве между плитами и не выкрашивает наливной пол, но по предельной нагрузке уступает полиуретану той же размерности.

Назначение неповоротной и тормозной опоры

Промышленное колесо без поворотного узла не задаёт направление, оно ведёт тележку прямо: на длинном перегоне гружёную платформу не уводит вбок. Ось расположена под площадкой без выноса, нагрузка передаётся вертикально, без плеча. Тормоз выполняет другую задачу: прижимает обод и удерживает технику на месте.

Одна опора другую не заменяет. Заторможенная опора направление не меняет, неповоротная катится по прямой без ограничения и на уклоне тележку не удержит. Поэтому на платформе их ставят вместе: жёсткую пару дальше от оператора, тормозные поворотные со стороны ручки.

Тормозного исполнения в этом разделе нет, оно относится к поворотной серии. Заказывают его сразу парой: одна заторможенная опора платформу не остановит, тележка развернётся вокруг неё.

Размеры площадки и разметка отверстий

Крепление площадочное, вариантов два: 102×84 мм с межосевыми 80×60 и 135×105 мм с межосевыми 105×75,5. Перепутать их невозможно: разметка на 105 мм не помещается на площадке шириной 102.

Соседняя ступень ряда не гарантирует ту же площадку: переход на размер крупнее может потребовать новых отверстий в раме, не только другого колеса. Оба размера сверяют по своей позиции, по размеру обода их определить нельзя.

Под замену выбирают позицию своей серии. Буквы в начале обозначения (FRC у жёсткого кронштейна, SRC и SRCB у поворотных) определяют совместимость точнее, чем совпавший размер. При заказе уточняют серию, строительную высоту и размер площадки с межосевыми отверстий.
