Колеса поворотные (эластичная резина)

Поворотные колеса с обкладкой из эластичной резины: мягкая резина напрессована на жёсткий стальной обод, опора установлена на поворотном кронштейне. Неповоротные и тормозные исполнения той же серии вынесены в отдельные разделы. Весь ряд обозначен индексом MW, и ошибки при заказе чаще всего связаны с его прочтением.

Расшифровка индекса MW: нагрузка и диаметр

Число в индексе MW обозначает грузоподъемность в килограммах. Диаметр колеса в индекс не входит, хотя у одной модели ряда оба значения совпадают.

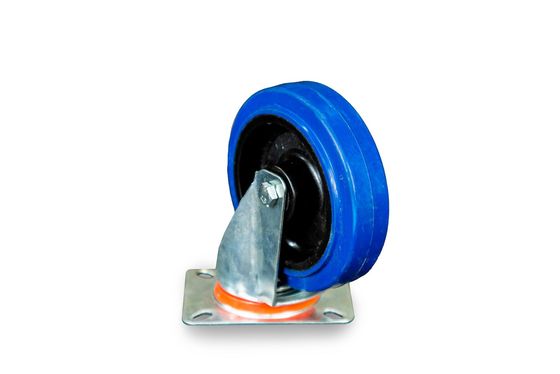

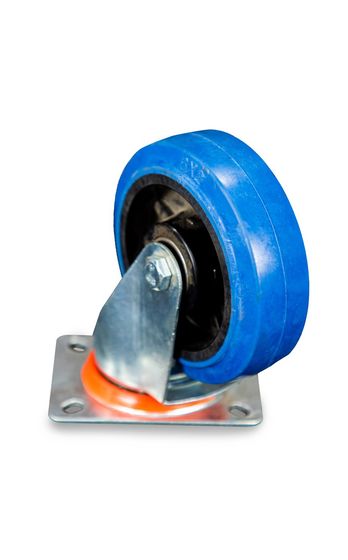

MW100 выдерживает 100 кг при диаметре 125 мм. У MW150 диаметр и нагрузка совпадают, поэтому индекс ошибочно читают как размер. Грузоподъемность указана на одну опору, не на комплект.

Посадочные размеры из индекса не выводятся: площадка в серии бывает 100×81 и 135×107 мм, ширина обода 36 и 50 мм. Значений меньше, чем моделей, поэтому площадку и ширину обода сверяют в карточке конкретной позиции.

Переход на большую нагрузку: посадочная площадка и крепёж

Внутри серии кронштейн меняется: площадка 100×81 сменяется на 135×107 мм, вместе с ней меняются межосевые расстояния отверстий. Пока обе позиции имеют одну площадку, замена сводится к перестановке опоры. При смене площадки крепёжные отверстия сверлят заново, а тонкий лист платформы в этом месте требует усиления.

Запас по нагрузке закладывают при первой покупке, а площадку сверяют по карточке той позиции, на которую планируется переход. Опоры одной серии совместимы по посадке не на всём ряду.

Нагрузку на одну опору рассчитывают делением суммарной массы на три, не на четыре: на стыке плит и на пороге тележка опирается на три колеса, четвёртое в этот момент не нагружено.

Стойкость к маслу и растворителям

Эластичная резина переносит воду и разбавленные кислоты. Минеральное масло, дизтопливо и растворитель разрушают её изнутри: обкладка сначала разбухает, потом крошится и отслаивается от обода.

Для ремзоны, участка с СОЖ и площадки перед боксом, где на полу капли гидравлики, применяют полиуретановые опоры: полиуретановая обкладка устойчива к маслу и выдерживает большую нагрузку при том же размере.

Цвет обкладки и следы на светлом полу

Стандартная чёрная резина на светлом наливном полу и на керамограните оставляет тёмные полосы. Стираются они плохо, на белом покрытии заметны после первого проезда.

Для таких полов выпускается отдельное исполнение из нерасцвечивающей серой резины. Если пол в помещении светлый, цвет обкладки уточняют до заказа.

Паспортная нагрузка и скорость перемещения

Грузоподъемность в характеристиках относится к ручному перемещению шагом, примерно до четырёх километров в час. При буксировке тягачом или разгоне по длинному проходу опора греется, обкладка размягчается и проседает.

Для буксировки применяют колеса, рассчитанные на непрерывную эксплуатацию: с усиленным ободом и подшипником под постоянное качение. Ручная тележка на резине этого класса подходит для коротких перегонов внутри цеха или зала.

Отличия эластичной резины от жёсткого пластика

• Гашение ударов. Порог, кабель-канал и шов между плитами не передаются на груз. На такой резине перевозят стекло, приборы и мебель.
• Низкий шум. Разница заметна в торговом зале, в больнице и в гостинице, где шум тележки влияет на впечатление от заведения.
• Сцепление с полом. Мягкое пятно контакта не скользит на влажном полу, гружёная тележка удерживается на уклоне.

Обратная сторона: повышенное сопротивление качению. Мягкая обкладка проминается, пятно контакта увеличивается, и та же тележка катится тяжелее, чем на жёсткой опоре того же размера.

Сочетание поворотных и неповоротных опор на одной раме

Все четыре опоры поворотные: манёвренность высокая, но платформа рыскает и плохо держит прямую под грузом. Все четыре неповоротные: устойчивость есть, разворота нет. Рабочая схема сочетает оба типа: неповоротные под дальним краем платформы, поворотное колесо со стороны ручки. Так собраны почти все серийные колеса для тележек, менять эту пару местами нет смысла.

Что уточнить при заказе

Для подбора указывают массу тележки с грузом, покрытие пола, размер посадочной площадки и наличие масла на полу.
