Колеса поворотные (полипропилен)

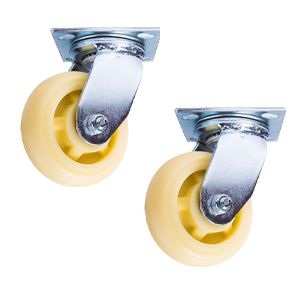

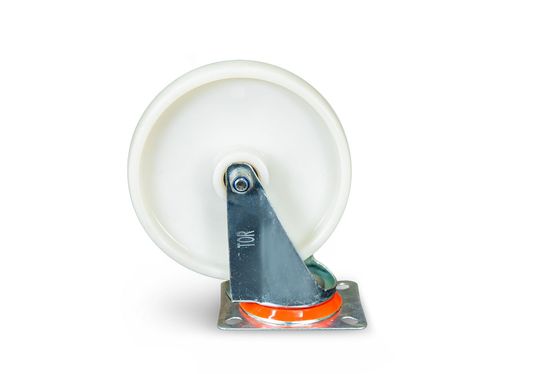

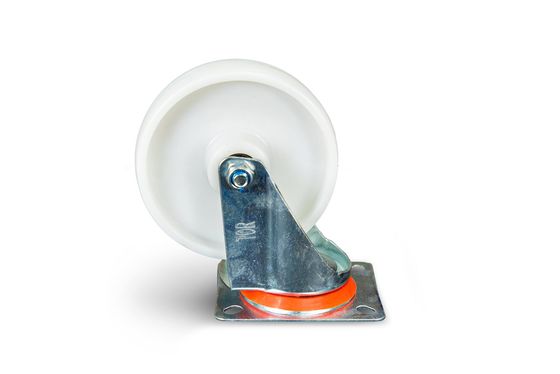

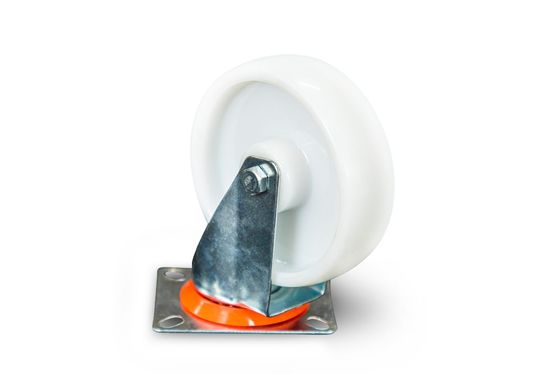

Поворотные опоры с ободом из литого полипропилена: пластик по всей толщине, без резинового слоя по контакту. Исполнения с педалью и с боковым стопором вынесены в отдельные разделы, здесь только свободная вилка без тормоза. Диаметры от 100 до 200 мм, подбор начинают с нагрузки на одну точку.

Нагрузку часто оценивают по диаметру. В этом разделе такой способ не работает: под одним размером стоят опоры разных серий, рассчитанные на разный вес. Ряд диаметров идёт 100, 125, 160 и 200 мм, а грузоподъемность — 50, 100, 145, 185, 300 и 400 кг на одну опору, и одно с другим в пару не выстраивается. Груз держат ширина обода и кронштейн, размер по окружности на грузоподъемность не указывает.

Расчёт нагрузки на одну опору

Опор под платформой четыре, но пол редко бывает ровным. На стыке плит, на трещине и на пороге тележка опирается на три точки, четвёртая остаётся без нагрузки. Поэтому массу делят на три.

Нагрузка на одну опору = (масса тележки + масса груза) / 3. Тележке 40 кг с грузом 500 кг требуются опоры не меньше 180 кг каждая. Расчёт по четырём точкам даёт 135 кг: такие опоры перегружаются на первом же стыке.

Преимущества полипропиленовой обкладки

Полипропилен почти не проминается под грузом, поэтому пятно контакта небольшое, а сопротивление качению низкое. Гружёная тележка на таких опорах трогается заметно легче, чем на резине того же размера.

Второе преимущество пластика — стойкость к среде. Обкладка не реагирует на машинное масло, растворитель, слабую кислоту и мокрый бетон, то есть на всё, от чего резина набухает и крошится. Подходит для мойки, покрасочного участка, цеха химводоподготовки.

Ограничения полипропиленовой обкладки

• Шум и удары. Жёсткое колесо не гасит вибрацию. На плитке со швами оно гремит, удары передаются на груз. Приборы, стекло и электронику на таких опорах не перевозят.
• Сцепление. Гладкий пластик на мокром полу скользит, на уклоне гружёная тележка начинает движение сама.
• Плоское пятно (лыска) после стоянки. После недели под грузом в одном положении на обкладке образуется плоский участок. Дальше тележка стучит на каждом обороте, дефект не устраняется.
• Мороз. В неотапливаемом помещении жёсткий пластик становится хрупким, и удар о порог для него опаснее, чем для резины.

Присоединительные размеры и высота

Радиус поворота чаще прочих остаётся неучтённым. Поворотное колесо разворачивается вокруг оси кронштейна, и вынос обкладки описывает окружность. В тесной раме, у стенки короба или рядом с ножкой стеллажа опора упирается и перестаёт поворачиваться: манёвренность теряется полностью при исправном механизме.

Полипропилен, резина и полиуретан под разные условия эксплуатации

Полиуретан дороже, но выдерживает и масло, и удар, поэтому под непрерывную эксплуатацию выбирают его. Полипропилен подходит там, где важнее лёгкий ход и стойкость к среде.

Сочетание поворотных и неповоротных опор

Платформа целиком на поворотных опорах отклоняется от курса под грузом и плохо держит прямую: манёвренность высокая, устойчивость низкая. Неповоротные опоры дают обратное сочетание. Схема «два и два» (два неповоротных кронштейна с одной стороны, два поворотных с другой) обеспечивает устойчивость на длинном проходе и разворот в узком месте.

Для подбора колеса поворотного назовите массу тележки с грузом, покрытие пола, размер посадочной площадки и высоту, на которую должна встать платформа.
