Колеса поворотные усиленные с тормозом (полиуретан)

Полиуретановое колесо на усиленном поворотном кронштейне с педалью стопора. Применяют под платформы, которые часть смены стоят на месте под погрузкой: нажатая педаль удерживает груз от случайного толчка. Внутри раздела модели различаются диаметром, грузоподъёмностью и размером крепёжной плиты.

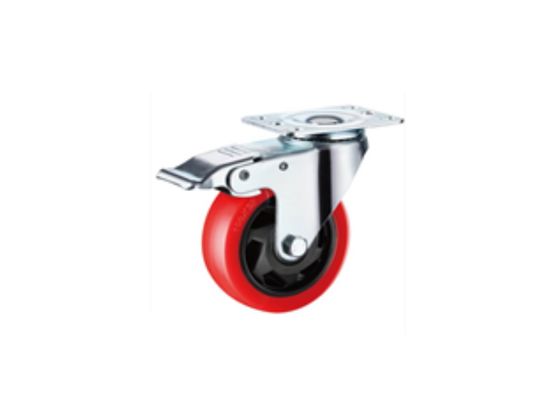

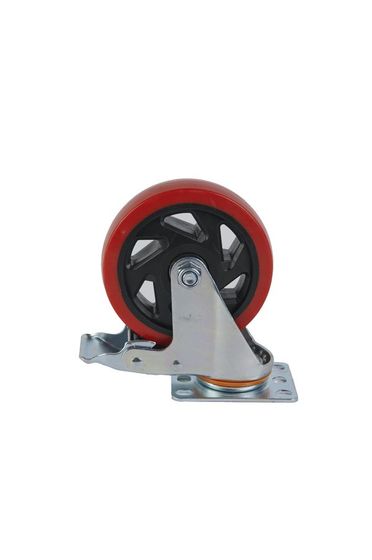

Число в индексе SCBM не обозначает размер. SCBM 93 стоит на колесе 75 мм, SCBM 42 на 100, SCBM 55 на 125. Заказ по номеру из старой накладной приводит к другому типоразмеру, поэтому сверяют диаметр в миллиметрах по характеристикам, индекс для этого не подходит.

Расчёт грузоподъёмности платформы

Вилка у всех четырёх усиленная, грузоподъёмность в характеристиках указана на одно изделие: 100, 130 и 150 кг. Умножать её на четыре не допускается.

Пол в цеху имеет швы, уклоны и наплывы бетона. На таком участке одна из четырёх точек повисает, и масса приходится на оставшиеся три. Платформа на четырёх колёсах по 150 кг рассчитана на 450 кг, не на 600.

Строительная высота: 107, 131, 155 и 157 мм

Строительная высота, от пола до плоскости крепления, составляет 107, 131, 155 и 157 мм. Последние две относятся к колёсам одного размера.

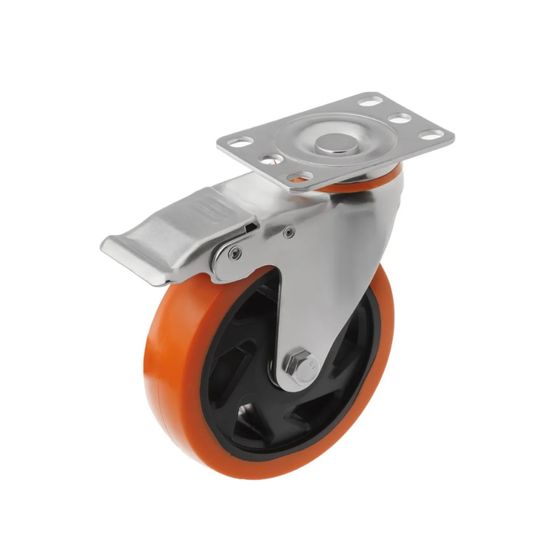

Разница в два миллиметра не опечатка: у одного исполнения посадочная плита крупнее, и высота получается больше. На одну раму такие исполнения вперемешку не ставят: тележка встанет на трёх точках и будет раскачиваться под нагрузкой.

Размер плиты и межосевое расстояние отверстий

Вариантов два: плита 95×65 мм с межосевыми 75×45 и плита 105×85 с межосевыми 80×60. Вторая и есть увеличенная.

Поворотная опора под 80×60 не встанет на раму, просверленную под 75×45: не совпадёт ни одно отверстие. Совпадения габарита плиты недостаточно, сверяют оба числа.

Ширина обода 32 мм у всех типоразмеров

Ширина не увеличивается вместе с диаметром: и младший типоразмер, и старший опираются на полосу шириной 32 мм.

Полиуретан чувствителен к этому при длительной стоянке. Гружёная тележка, простоявшая месяц на одном месте, получает в пятне контакта лыску, после чего колесо стучит на каждом обороте.

Тормоз усиливает эффект: заторможенное колесо не проворачивается и стоит одной точкой все выходные. Перед долгим простоем тележки разгружают.

Что уточнить при заказе

При замене измеряют старую опору штангенциркулем. Он даёт три числа, которых нет в строке «125 мм»: габарит плиты, межосевое расстояние отверстий, высоту от пола до рамы. Ошибка в любом из них означает, что поворотное колесо не встанет на раму.
