Колеса промышленные под болт

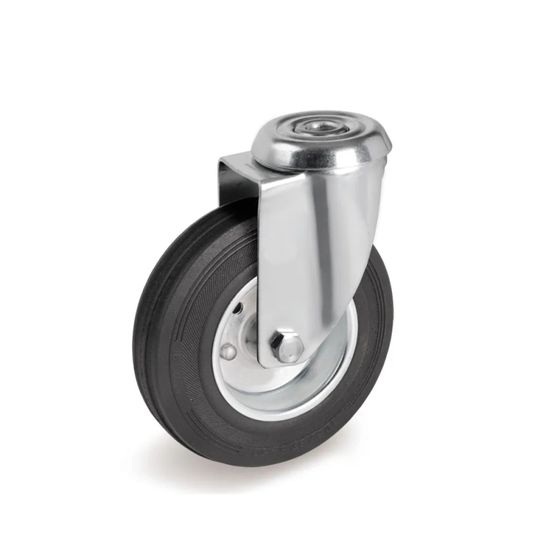

Колёса промышленные под болт крепятся к раме через одно сквозное гнездо в кронштейне, монтажной пластины с четырьмя точками у них нет. Такое крепление применяют там, где под пластину нет места: узкая труба рамы, готовое посадочное гнездо в стойке, аппаратная тележка, витрина. Внутри раздела опоры различаются типом крепления, материалом катка и допустимой нагрузкой.

Два типа крепления в разделе: центральное гнездо и пластина

Часть позиций раздела выполнена на монтажной пластине: у них указаны размер площадки и межосевые расстояния отверстий. Внешне такая опора отличается от соседней только формой верха, и по фотографии в списке разницу видно плохо.

При подборе первым проверяют способ крепления опоры к раме, размер колеса проверяют вторым. Резьбовое гнездо под гайку и пластина на четыре точки: два разных монтажа, взаимозаменяемости между ними нет.

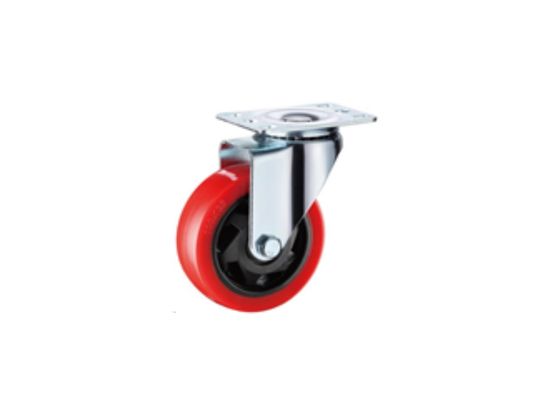

Площадочные исполнения: пластины 105×85 и 95×65 мм

У площадочных исполнений раздела встречаются пластины 105×85 и 95×65 мм с межосевыми расстояниями 80×60 и 45×75. Между собой они не совпадают ни одной стороной: разные оба межосевых размера и разный габарит опорной плиты.

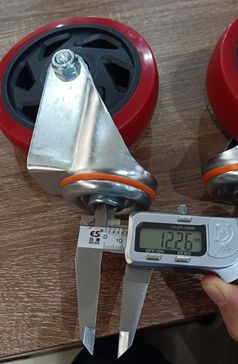

Переставить одну такую опору на место другой без новой сверловки рамы не получится. Межосевые расстояния измеряют штангенциркулем по центрам отверстий; оценка по внешнему краю плиты для подбора не подходит.

Диаметр катка 125 мм при нагрузке 100 и 150 кг

Промышленное колесо в разделе идёт только в поворотном исполнении: неповоротной вилки на центральном крепеже здесь нет, поэтому пара «рулевая плюс фиксированная» из одного этого раздела не собирается.

Все опоры собраны на катке Ø 125 мм. Допустимая нагрузка при этом указана и 100 кг, и 150. Полуторакратная разница при одинаковом габарите: её определяют материал беговой дорожки и толщина вилки, размер колеса на неё не влияет.

Каток встречается двух видов: литая резина и полиуретан. Резина мягче на повреждённом полу и тише, полиуретан катится легче и рассчитан на больший вес при тех же размерах.

Затяжка центрального крепления

Пластина удерживает опору даже при одном ослабшем крепеже: остаются три. Центральное крепление держится на одном, и через него же проходит момент от разворота вилки.

На тележке, которую разворачивают по десять раз в смену, гайка отвинчивается сама. Ставьте контргайку или стопорную шайбу и подтягивайте узел при плановом осмотре, до появления люфта опоры.

Что уточнить при заказе

Для подбора укажите посадочный размер гнезда и толщину стенки рамы, для варианта на пластине: межосевые расстояния и массу тележки с грузом.
