Вибраторы глубинные портативные

Портативный глубинный вибратор применяют для уплотнения бетонной смеси в монолитных конструкциях и при изготовлении сборных железобетонных изделий. Вибронаконечник (булава) удаляет из смеси воздух, и конструкция набирает проектную плотность.

Комплект состоит из двух позиций: электропривод идёт отдельно, гибкий вал с вибронаконечником — отдельно. Портативным привод называют потому, что его носят на себе, без установки на опалубку: двигатель лёгкий, работает от 220 В и переносится вместе с бетонщиком на следующую захватку.

Режим работы и частота вращения

Для портативных глубинных вибраторов обычно указывают бытовой режим: шесть минут работы, четыре отдыха, частота вращения около 2850 об/мин. У линейки в этом разделе значения другие.

Доля рабочего времени при этом почти не изменилась: в обоих случаях около шестидесяти процентов часа. Отличие в длине непрерывного цикла. Заливку не приходится прерывать на середине: в монолитном строительстве один глубинный вибратор обрабатывает пришедший миксер целиком, а остывает между машинами.

Мощность привода и режим работы

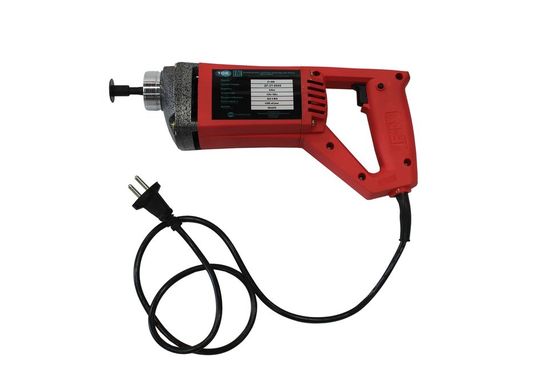

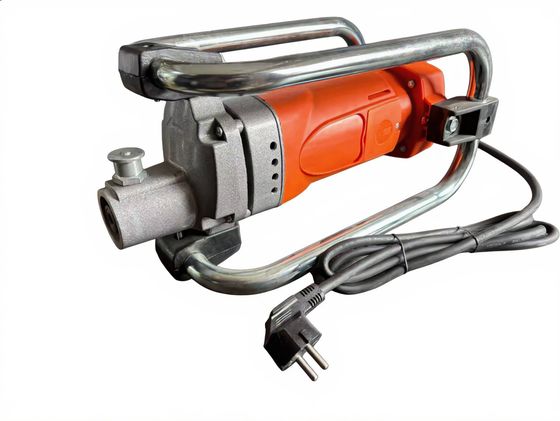

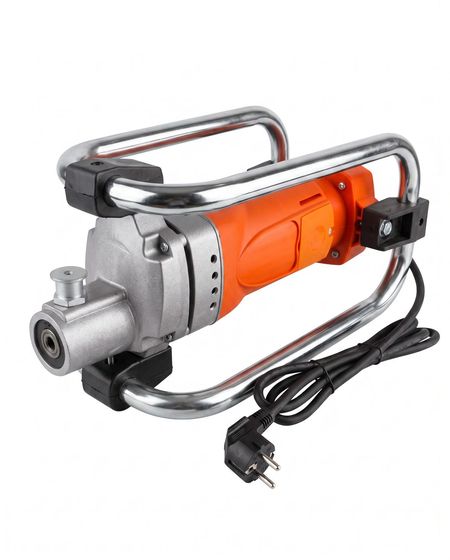

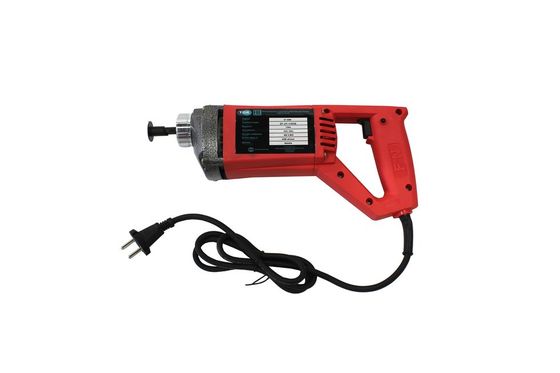

Номинальная мощность в разделе представлена четырьмя ступенями: 0,8; 1,3; 1,8 и 2,3 кВт. Питание у всех однофазное, 220 В при 50 Гц, амплитуда колебаний 1 мм.

Режим работы при этом записан один и тот же на весь ряд.

Более мощный привод не работает дольше без остановки. Втрое большая мощность даёт запас по крутящему моменту в густой смеси, число минут непрерывной работы остаётся прежним. Если задача ограничена временем, рассчитывают второй комплект, а не следующую ступень мощности.

Тип соединения вала: японский и российский/китайский

В характеристиках есть строка «Тип соединения вала» с двумя значениями: японский и российский/китайский. Это посадочное место, которым гибкий вал крепится на выходной хвостовик привода.

Вал с одной посадкой на привод с другой не устанавливается. Посадку сверяют в двух случаях: когда докупается вал к уже работающему двигателю и когда двигатель заказывают на замену к собранному вибратору для бетона.

Диаметр вибронаконечника 35 мм

Диаметр вибронаконечника по всему разделу 35 мм, других вариантов нет. Такой наконечник рассчитан на густую арматурную сетку, тонкие стены, колонны малого сечения и стяжку.

Массивные неармированные конструкции наконечником 35 мм обрабатывать долго: радиус его действия невелик, точки погружения приходится располагать чаще. Крупные диаметры подбирают среди глубинных вибраторов с выносным приводом; в этом разделе их нет ни на одной позиции.

Длина гибкого вала и наконечника в характеристиках

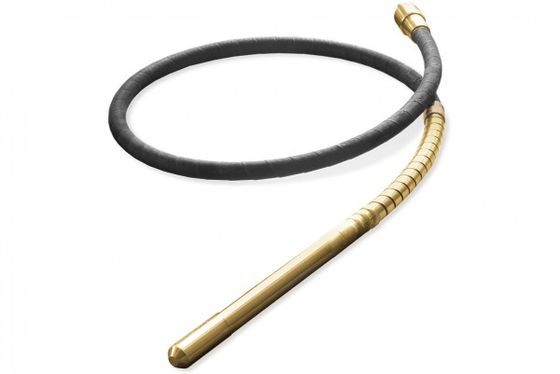

Готовые сборки «вал с вибронаконечником» выпускаются на 2,0 и 4,0 м. У приводов при этом в строке «Длина гибкого вала» стоит 4/6 м, а длина рабочей части наконечника записана диапазонами 100–200 и 200–400 мм, тогда как у самих сборок наконечник 420 мм.

Значения из этих строк между собой не сходятся, поэтому подбирать по ним без проверки не допускается. Совместимость конкретной пары сверяют по паспорту привода: там указаны посадка и допустимая длина рукава.

Что уточнить при заказе

Для подбора назовите шаг арматуры в самом плотном месте, глубину заливки, тип хвостовика на имеющемся приводе и что докупается: вал, двигатель или комплект целиком.
