Вибраторы глубинные с гибким валом

В разделе представлены глубинные вибраторы для уплотнения бетонной смеси и сменные части к ним: гибкие валы (рукава) и вибробулавы. Уплотнение выполняет булава, гибкий вал передаёт ей вращение от привода. Позиции с индексом ВИ-1 идут комплектом с приводом, остальные позиции заказывают к уже работающей на объекте машине: рукав и вибробулава изнашиваются быстрее двигателя, поэтому чаще заменяют именно их.

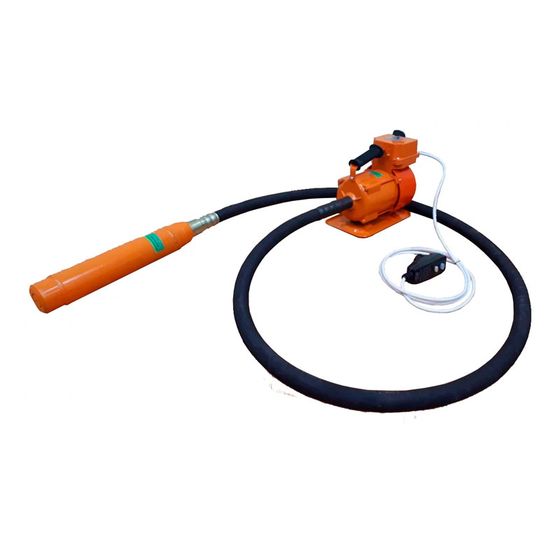

Мощность и вынуждающая сила машин ВИ-1

Обе машины ВИ-1 питаются от 220 В и развивают номинальную мощность 1,4 кВт. Различаются они остальными параметрами: вынуждающая сила при синхронной частоте колебаний составляет 2 и 3,85 кН, наружный диаметр вибронаконечника — 38 и 51 мм, рабочий ток — 6 и 7,5 А.

Степень уплотнения бетонной смеси зависит от силы, которую развивает булава. Одинаковая мощность на шильдике не показывает, как глубинный вибратор пройдёт по густо армированной железобетонной конструкции.

Тип вибрационного механизма у обеих машин планетарный. Частота колебаний в такой схеме не равна оборотам гибкого вала: бегунок обкатывает дорожку внутри корпуса булавы, и число ударов получается кратно больше числа оборотов.

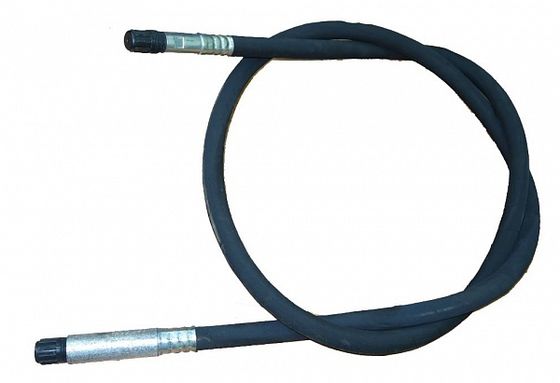

Расшифровка марки рукава: длина и диаметр булавы

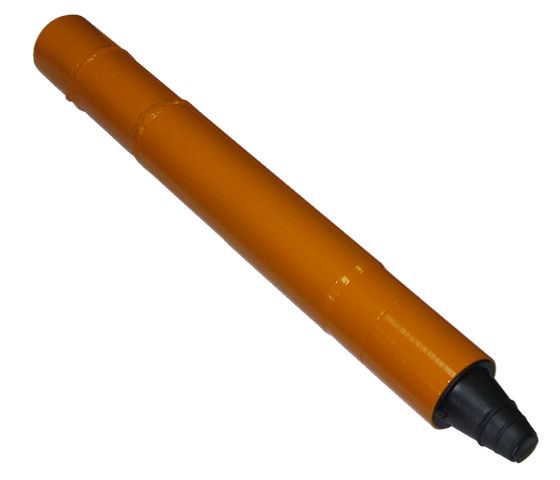

Число в марке означает длину в сантиметрах: ВС-300 имеет длину три метра, ВС-450 — четыре с половиной. Буквы задают диаметр наконечника, который устанавливается на этот рукав.

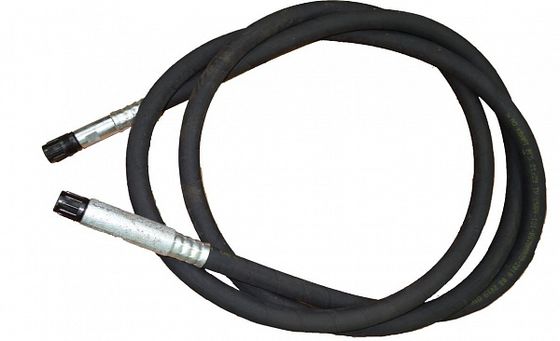

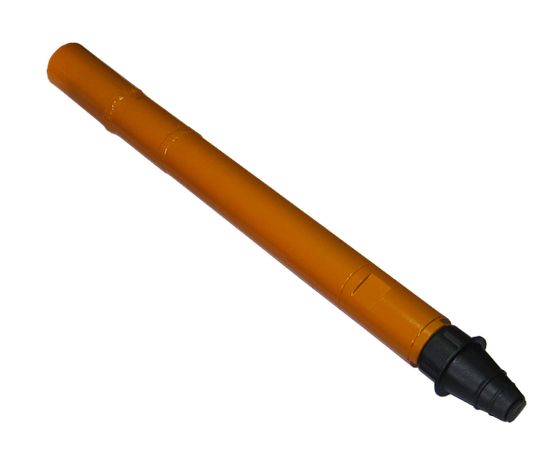

• ВС — под булаву 38 мм.

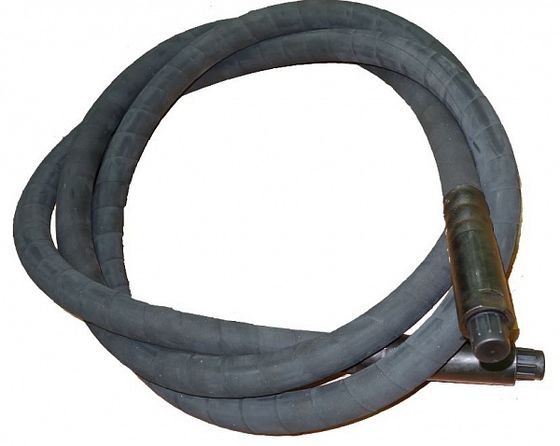

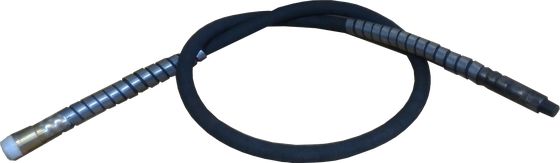

• ВГ — под крупные булавы, 51 и 76 мм.

При подборе рукава по одной только длине можно получить деталь под другой диаметр булавы. Сверяют обе части марки.

Короткие рукава под портативные приводы ZT

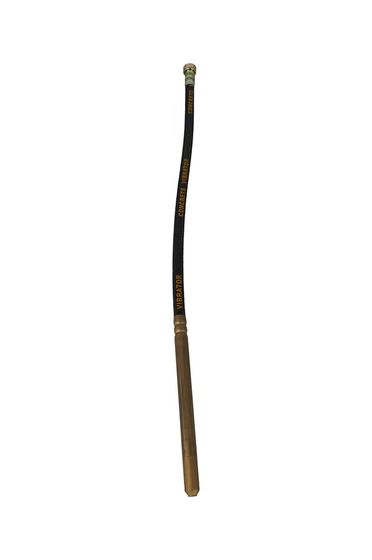

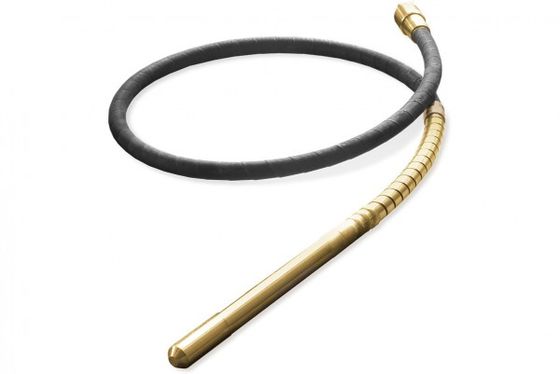

Сборки длиной 1 и 1,5 м в разделе идут с наконечником 35 мм и в названии содержат серию привода, под которую сделаны: портативные ZT. Такой рукав относится к другому комплекту, укороченным вариантом рукавов ВС и ВГ он не является.

При доборе сверяют серию привода. Длина гибкого вала определяет, докуда достанет булава при бетонировании, и на совместимость не влияет.

Порядок подбора комплекта из трёх позиций

Комплект состоит из двигателя, рукава и булавы, каждая часть заменяется отдельно. При обрыве вала двигатель в ремонт не отправляют, а под густую сетку арматуры выбирают узкую булаву без покупки второй машины.

Комплект из трёх позиций собирают правильно с первого раза. Наконечник подбирают под шаг арматуры, рукав — под наконечник, привод — под рукав. Последовательность подбора идёт от булавы к приводу.
