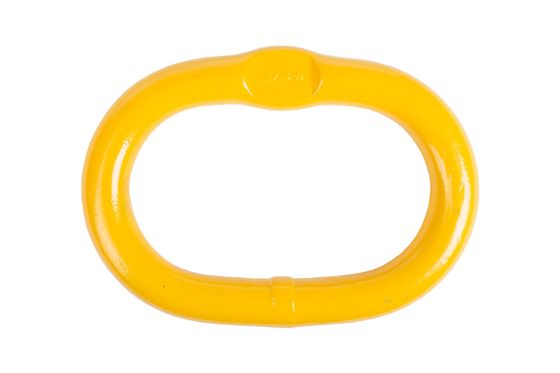

Кольца овальные одиночные c плоским профилем

Овальное кольцо служит верхним звеном стропа: им подвес навешивают на крюк крана. Одиночное исполнение выполнено без малых проушин, ветви заводят прямо в кольцо, поэтому его применяют на подвесах в одну и в две ветви. Для трёх- и четырёхветвевых стропов предназначено звено с проушинами.

Верхнее звено воспринимает всю массу груза, каждая ветвь под ним несёт только свою долю. Отсюда правило подбора, которое нарушают чаще всего: кольцо выбирают по массе груза целиком, а не по грузоподъёмности одной цепи.

Двухветвевой строп на две тонны собран из ветвей, каждая из которых рассчитана меньше чем на две тонны. Кольцо в нём обязано держать две. Угол между ветвями снижает грузоподъёмность стропа, но на верхнее звено это снижение не распространяется: через него проходит вся нагрузка без остатка.

Внутренний размер кольца и зев крюка крана

Внутренние габариты в разделе идут от 110×60 до 400×200 мм при диаметре сечения от 16 до 56 мм.

Звено, посаженное на крюк внатяг, опирается на кромку вместо полного сечения. Оно должно ложиться в зев с запасом и свободно проворачиваться там рукой. Слишком крупное звено тоже не подходит: оно смещается, ударяет о щеку крюка и изнашивается быстрее.

Размер зева кранового крюка измеряют заранее, до заказа. Тоннаж подобрать просто, а несоответствие геометрии обнаруживается уже на площадке, когда груз застроплен и бригада ожидает.

Калибр цепи ветвей

Строка «Цепь» в карточке указывает, под какой калибр рассчитано звено: 6, 7, 10, 13, 16, 18, 20, 22, 26 или 32 мм. Калибры 7 и 10 мм встречаются редко, и стропы на мелкой цепи собирают именно из этого раздела.

Соединительное звено между кольцом и ветвью подбирают под тот же калибр. Цепь 20 мм в проушину под калибр 13 мм не входит.

Ряд грузоподъёмности

1,6 · 2,12 · 3,15 · 5,3 · 8 · 11,2 · 14 · 17 · 21,2 · 31,5 · 45 т.

Значения 10 т в этом ряду нет. Запрос «на десять тонн» решается выбором между 8 и 11,2, и выбирают большее. Класс прочности по всей линейке восьмой, запас четырёхкратный: разрывное усилие вчетверо больше рабочего числа, и работают по меньшему.

Зона износа при осмотре

Ветви стропа осматривают по всей длине, верхнее звено — прежде всего в зоне, которой оно лежит на крюке. Там металл стирается, сечение переходит в овал, и посадка детали на крюк меняется по сравнению с первоначальной.

При заказе уточните массу груза целиком, калибр цепи ветвей и размер зева кранового крюка.
