Крюки самозакрывающиеся с проушиной

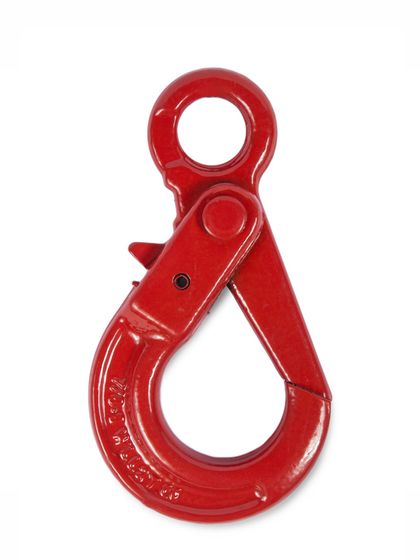

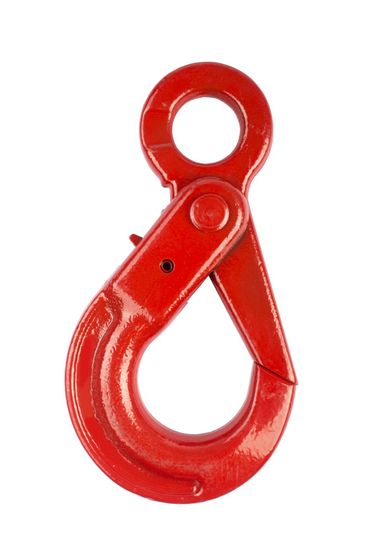

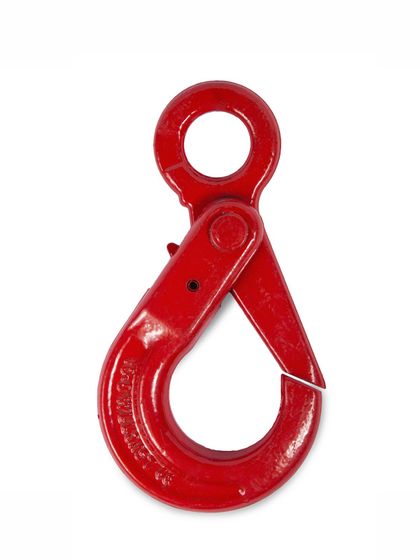

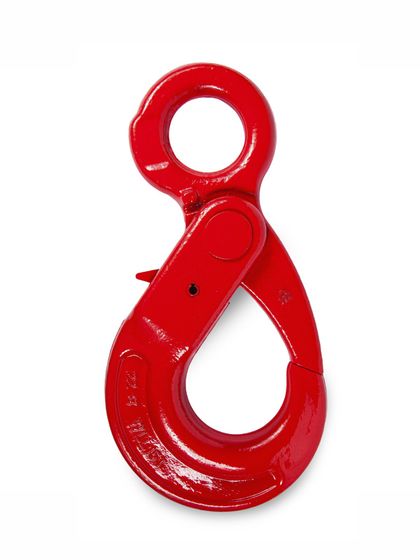

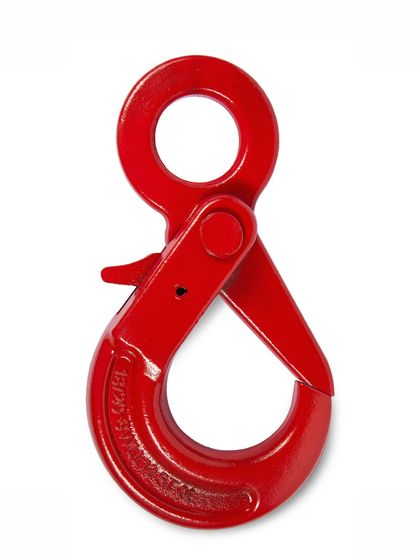

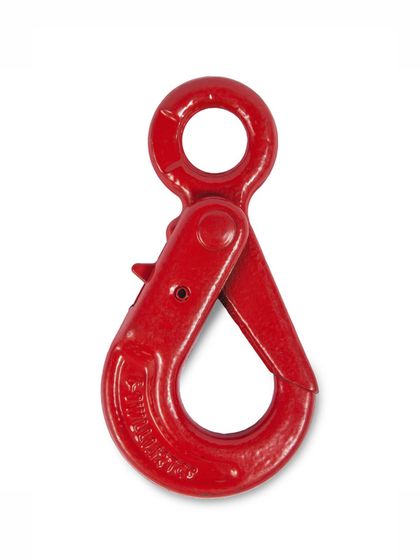

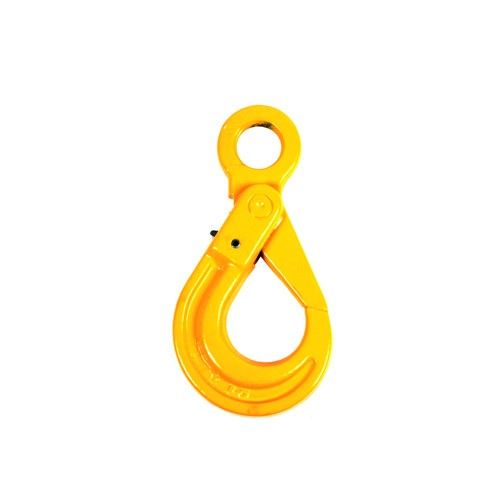

Крюк самозакрывающийся с проушиной отличается от соседних серий двумя признаками: проушиной в верхней части и самозапирающимся замком в зеве. Ставят его на нижний конец цепной ветви, к цепи крепят через соединительное звено.

Подбирают такой крюк по двум размерам: сверху под калибр ветви, снизу под деталь, которая должна войти в зев. Первый размер определяют по таблице, второй измеряют рулеткой на месте. Класс прочности по всей линейке восьмой, запас прочности четырёхкратный.

Ступени некруглые, потому что ряд цепного стропа задан диаметром прутка, а не тоннажем. Промежуточной ступени между 8 и 12,5 т нет: под 10 т применяют исполнение 12,5 т с запасом в две с половиной тонны.

Ширина зева и толщина тела

Ширина зева составляет от 28 до 110 мм и увеличивается вместе со ступенью. Замок занимает часть проёма, поэтому фактический проход меньше внешнего габарита детали.

Измеряют деталь, за которую крепят крюк: монтажную петлю, рым, ушко на корпусе. Толщина тела (от 20 до 68 мм) работает в обратную сторону и определяет, войдёт ли сам крюк внутрь петли.

Работа замка под нагрузкой

Язычок закрывается сам, как только его отпускают, и чем тяжелее подвешенный груз, тем плотнее он прижат. Открыть замок на весу невозможно, в этом и состоит назначение конструкции.

Отсюда требование к площадке. Площадку готовят заранее: подкладки, брус, стеллаж. Без опоры замок остаётся закрытым, и снять крюк не получится.

Масса и габариты старших ступеней

Габариты верхних исполнений доходят до 385×188×124 мм. Такую деталь заводят в петлю вручную, а на четырёхветвевом стропе их четыре.

На лёгких грузах это перевешивает выигрыш от автоматического замка: там быстрее работает обычная пружинная защёлка, состояние которой видно и слышно.

Покрытие поверхности

Покрытие по всей линейке одно: краска, оцинкованных исполнений нет. Под открытым небом её подновляют не ради внешнего вида. Ржавчина под язычком мешает ему двигаться, и заедающий замок перестаёт закрываться сам именно тогда, когда на это рассчитывают.

Буква исполнения в обозначении

Одна и та же ступень выпускается под пометками D, S, W и Q. Числа на бирке у них совпадают, габарит и ширина зева — не обязательно.

При доборе к собранному стропу называйте букву вместе с тоннажем: проушина неразъёмная, и замена одной детали на похожую невозможна.

Что уточнить при заказе

Калибр ветви, нужную ступень и размер детали, за которую будет крепиться крюк.
