Крюки чалочные модели 320А

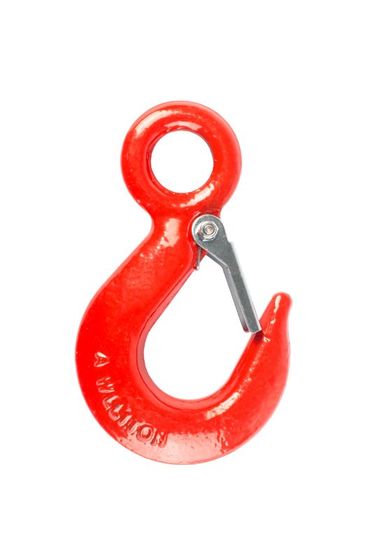

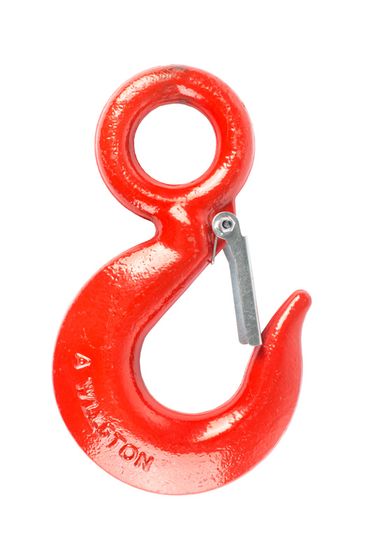

Крюки чалочные модели 320А устроены одинаково по всему ряду: проушина сверху, пружинная предохранительная защёлка в зеве. Модели различаются тоннажем от 0,75 до 22 т, шириной зева и исполнением. Исполнение обозначает буква в конце названия. Подбирают их по двум размерам сразу: по массе груза и по ширине зева.

Тоннаж и ширина зева

По ряду тоннаж растёт почти в тридцать раз, зев вчетверо. Поэтому запас по тоннажу ради широкого зева невыгоден. Зев вдвое шире 31 мм есть только у модели на 15 т вместо 3 т, и лишний металл при этом не работает.

Измеряют то, что заводится в зев: тело скобы, сечение звена, толщину проушины траверсы. Массу груза считают отдельно, как второй, независимый критерий.

Коэффициент запаса 4:1

В характеристиках указаны рабочая нагрузка, разрушающая и коэффициент запаса 4:1. Разрушающая по всему ряду ровно впятеро больше рабочей: 0,75 и 3,75 т; 3 и 15 т; 22 и 110 т.

К массе груза применяют только рабочую нагрузку. Разрушающая показывает, при каком усилии металл рвётся. Грузить в счёт этого запаса не допускается.

Назначение защёлки

Пружинная планка закрывает зев и держит ветвь стропа, пока натяг ослаб: при подъёме до выборки слабины, а также при перестановке и раскачке. Нагрузку она не несёт и на неё не рассчитана. Груз, повисший на защёлке вместо тела крюка, — аварийная ситуация.

Раскрытие зева и выбраковка

Кованая сталь класса прочности 8 при штатной работе не деформируется. Если зев разошёлся, изделие уже работало за пределом. В металле остались повреждения, которых снаружи не видно.

Править зев, греть горелкой, подваривать проушину не допускается. Термообработка при этом теряется, и класс прочности 8 больше не подтверждается. Такой чалочный крюк снимают с оснастки без возврата в работу.

Признаки выбраковки: раскрытие зева больше исходного, вытянутая проушина, защёлка не доходит до упора или заедает, следы правки и наплавки.

Буква исполнения в обозначении

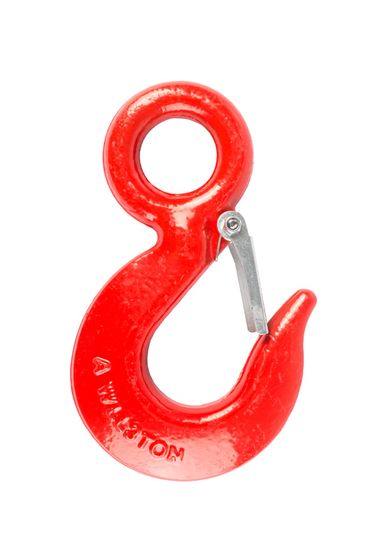

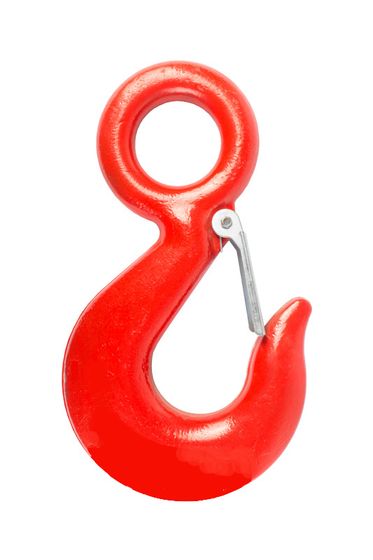

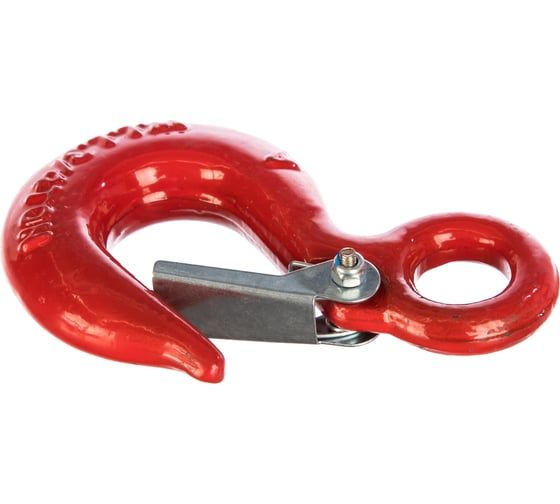

Модель на 3,0 т выпускается в исполнениях S, D и W; на 15,0 т — S, W и TH. При одном тоннаже исполнения могут отличаться шириной зева и габаритом проушины, поэтому эти размеры сверяют отдельно. При дозаказе к собранной подвеске букву исполнения указывают вместе с тоннажем.

Что уточнить при заказе

При заказе указывают массу груза, размер элемента, который заводится в зев, и способ крепления к ветви: через соединительное звено или напрямую в проушину.
