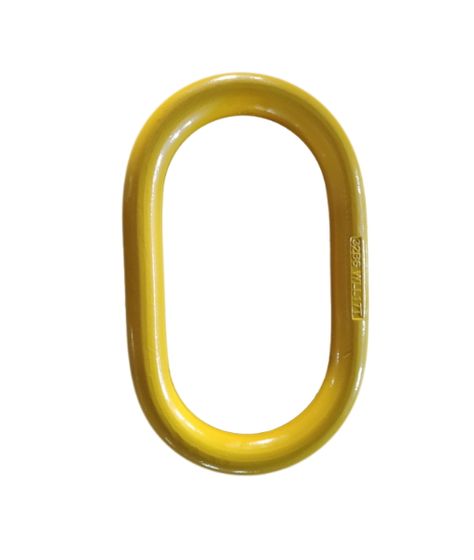

Кольца овальные одиночные SL-454

Овальное кольцо SL-454 применяют как верхнее звено цепного стропа: петлёй оно надевается на крюк крана, снизу в него заводят ветви. Малых проушин у него нет, поэтому на нём собирают подвесы в одну и в две ветви.

SL-454 обозначает тип, сведений о размере индекс не содержит. Кольцо овальное одиночное SL-454 идёт под одним индексом во всём ряду, от 3,2 до 17,0 т. Позиции различают по трём числам в карточке: грузоподъёмность, диаметр сечения, внутренний просвет.

Полная запись артикула: SL-454 TOR, затем тоннаж и буква исполнения в скобках.

Ряд грузоподъёмностей: 3,2 · 6,4 · 7,0 · 11,0 · 11,5 · 17,0 т. Соседние ступени стоят вплотную: между 6,4 и 7,0 разница в шестьсот килограммов, между 11,0 и 11,5 в пятьсот. Подбирать между ними по тоннажу не имеет смысла, потому что различаются они размерами.

Внутренний просвет и диаметр сечения

Внутренние размеры повторяются: 270 × 140 мм стоит у трёх позиций, 300 × 210 у двух, 190 × 100 и 210 × 110 встречаются по одному разу. Диаметр сечения идёт значениями 16, 22, 25, 28 и 32 мм.

Геометрия и тоннаж в ряду идут разными шагами. Звено под более тонкую цепь может иметь тот же габарит, что и соседнее: на крановом зеве они сядут одинаково, а под ветвями будут работать по-разному.

Буква в скобках после тоннажа обозначает исполнение. В ряду стоят 17,0 т (Q) и 17,0 т (W): подпись одинаковая, изделия разные. Обе позиции в каталоге самостоятельные, при заказе сверяют артикул целиком, вместе с буквой исполнения.

Разрывное усилие и класс прочности

Разрывные усилия в ряду: 12,8 · 25,6 · 28 · 44 · 46 · 56 · 68 т. Четырёхкратного отношения к грузоподъёмности по всему ряду нет: одна позиция из него выпадает.

Получить грузоподъёмность делением разрывного усилия на четыре здесь нельзя, как и наоборот. Оба числа принимают по паспорту конкретной позиции, общее правило для этого ряда не действует.

Класс прочности по всей линейке восьмой. Ниже этого класса остальные детали сборки опускать не допускается.

Температурный режим от −40 до +200 °C

Температурный режим по разделу заявлен от −40 до +200 °C. Верхняя граница допускает работу в горячем цехе, в литейном производстве, с только что снятой формой.

Это допущение относится только к верхнему звену. Остальная сборка рассчитана на меньшие температуры: текстильная лента отпадает первой, полиамидные детали за ней, у цепи и крюков свои температурные ограничения, обычно заметно ниже. Слабым местом становится то, что висит под верхним звеном, и проверять нужно именно эти элементы.

Нижняя граница −40 °C относится к тому же диапазону, для зимней площадки в Казахстане она рабочая.

Что уточнить при заказе

Для подбора назовите массу груза целиком, размер зева кранового крюка и температуру на объекте, если она выходит за обычные пределы.
