Крюки чалочные 320C

Крюк чалочный 320C — нижняя захватная деталь готового стропа: сверху проушина под ветвь, снизу зев под петлю груза. Конкретное исполнение задаёт индекс в названии, само слово «чалочный» его не определяет.

Индексы 320C и 320А часто путают, хотя ступени грузоподъёмности у них не совпадают. Нижняя позиция 320А подписана 0,75 т при ширине зева 21 мм, здесь 0,5 т при зеве 20 мм. Разница по зеву составляет миллиметр, по допустимой нагрузке — полтора раза.

Ширина зева и размер ответной детали

В зев заводят ответную деталь, на траверсах изделие применяют так же. Внутрь входит коуш канатной ветви, такелажная скоба или проушина траверсы, и размер этой детали снимают до заказа. Двадцать миллиметров — примерно тело скобы толщиной с палец.

Ширина зева с массой груза не связана. Это второй критерий, независимый от первого: нагрузку сверяют по паспортной грузоподъёмности, посадку измеряют рулеткой.

Различия внутри ступени 0,5 т: масса и длина тела

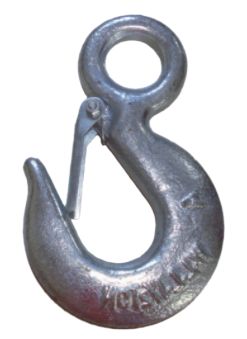

Позиции раздела подписаны одинаково: 0,5 т, класс прочности 8, зев 20 мм, оцинковка. Различаются они массой, 110 и 160 граммов, и длиной тела.

Разница в пятьдесят граммов при одной и той же паспортной нагрузке означает другую геометрию спинки и другой габарит. При доборе к собранному грузозахватному приспособлению укажите массу из наименования: обозначение «крюк чалочный 320C 0,5 т» без массы подходит к обеим моделям.

Цинковое покрытие

Покрытие у крюков 320C цинковое, у соседних серий окрашенное. Разница эксплуатационная: краску подновляют кистью по месту, цинк на объекте не восстанавливают, и потёртый до чёрного металла зев остаётся без защиты до замены изделия.

Подбор предохранительной защёлки по размерам

Ряд предохранительных защёлок для чалочных крюков начинается с 0,75 т, замка на полтонны в нём нет. Совместимость определяют три размера: ширина раскрытия, диаметр отверстия под ось и расстояние от оси до кромки.

Снимите их с имеющегося изделия штангенциркулем. Замок, который не доходит до рога, оставляет щель, и грузозахватное приспособление с таким замком считается неисправным целиком.

Смежные исполнения чалочных крюков

При заказе уточняют массу груза, тип стропа и размер той детали, которая войдёт в зев.
