Крюки с проушиной SALK

Крюк с проушиной SALK — концевая деталь цепного стропа. Он поставляется отдельной позицией и крепится к цепи через соединительное звено, которое заказывают третьим предметом. В заказе получается три изделия одного калибра: цепь, звено и сам захват.

Ступени грузоподъёмности заданы диаметром прутка цепи 8 класса, поэтому значения ряда не круглые.

Промежуточных ступеней между этими значениями нет. Для груза в четыре тонны выбирают ступень 5,3 т и цепь диаметром 13 мм.

Замер диаметра прутка цепи

Цепь в работе вытягивается и истирается в местах контакта. При ремонтной сборке с уже отработавшей цепью диаметр прутка измеряют штангенциркулем: маркировка на бирке показывает исходный размер, фактический показывает замер.

Класс 8 у одной детали не означает восьмой класс всей сборки. Прочность считают по слабейшему элементу, поэтому все три элемента должны совпадать по классу, не только по размеру.

Обозначения исполнений (D), (W), (S), (Q)

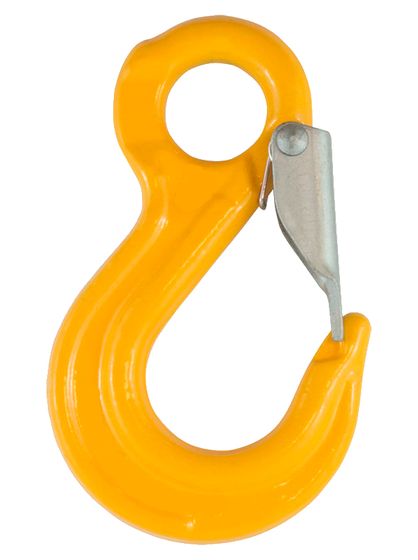

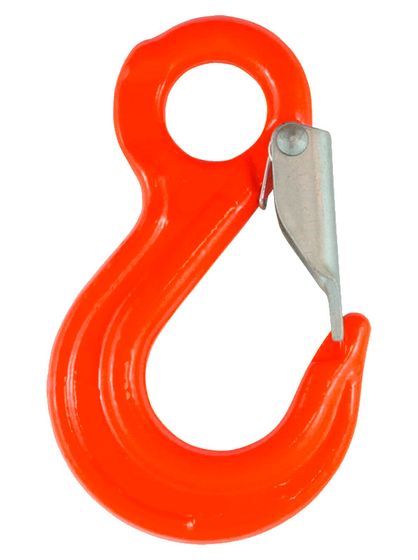

Одна ступень грузоподъёмности представлена в каталоге в исполнениях (D), (W), (S) и (Q). Грузоподъёмность и диаметр цепи у них совпадают, буква обозначает исполнение.

Буква имеет значение при доборе. Если деталь докупается к уже собранному изделию, в заказе указывают исполнение вместе с тоннажем, иначе в комплект попадёт деталь другого исполнения.

Грузоподъёмность на бирке: нагрузка на ветвь

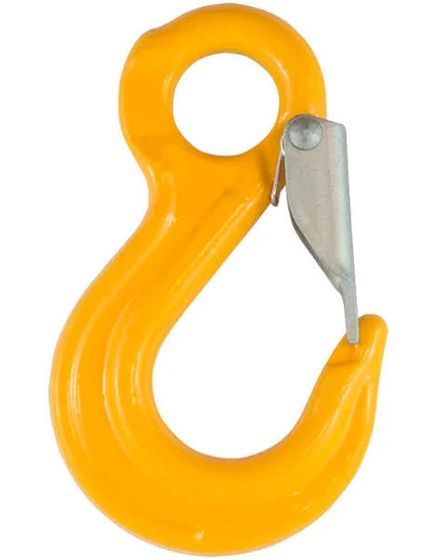

Указанные 5,3 т относятся к нагрузке на сам крюк. В четырёхветвевом изделии масса груза распределяется между ветвями неравномерно, доля каждой зависит от угла: чем шире разведены ветви, тем выше нагрузка на каждую.

Порядок подбора следующий. Сначала рассчитывают нагрузку на одну ветвь по фактической схеме строповки, затем выбирают ступень. При обратном порядке деталь регулярно оказывается ниже нужной по классу.

Ограничения по применению

• Канатные и текстильные стропы: установка не допускается, крепление рассчитано на цепь и соединительное звено под неё.
• Укорачивание ветви: концевая деталь не предназначена для захвата звеньев посреди ветви, для этого применяют укорачивающий крюк.
• Правка и нагрев: кованая заготовка получает прочность закалкой, нагрев её снимает, поэтому деталь после правки или нагрева к работе не допускается.

Что уточнить при заказе

При заказе указывают диаметр прутка цепи, нужную ступень грузоподъёмности и наличие соединительных звеньев под этот размер.
