Крюки самозащёлкивающиеся с вертлюгом

Крюк самозащёлкивающийся с вертлюгом ставят на конец цепной ветви и подбирают по калибру этой ветви, масса груза без измерения ориентиром не служит. Ряд грузоподъёмности идёт ступенями 1,12; 1,2; 2,0; 3,2; 5,3; 8,0 и 12,5 т. Числа некруглые, потому что ступень соответствует калибру ветви, на конце которой работает изделие: 6, 7–8, 10, 13, 16 и 20 мм.

Рабочая и разрушающая нагрузка: коэффициент запаса 4:1

Коэффициент запаса 4:1 указан в характеристиках всех позиций, класс прочности восьмой. Разрушающая нагрузка (та, при которой сталь рвётся) делится на четыре и даёт рабочую. Обратный пересчёт не допускается.

Разрушающая нагрузка 50 т в характеристиках соответствует рабочей 12,5 т. Запас рассчитан на рывок при отрыве, косую ветвь и износ, поднимать 50 т этой деталью нельзя.

Диаметр внутреннего отверстия: круглое и овальное

«Диаметр внутреннего отверстия» в разделе указан либо одним значением (13, 16, 30, 45, 65 и 78 мм), либо парой: 36х28, 44х48, 58х62, 72х61. Пара означает овал, рабочим считается меньшее из двух чисел. Соединительное звено, которое проходит по длинной оси, по короткой не пройдёт.

Ширина зева и толщина тела

Ширина зева по ряду от 29 до 83 мм. Это размер того, что входит внутрь крюка: петля, рым, ушко на корпусе. Толщина тела от 20 до 72 мм задаёт габарит самой детали и определяет, войдёт ли деталь в проушину груза.

Обе величины измеряют по месту. Ошибка в любой из них означает, что застропить груз не получится при совпадающем тоннаже.

Вертлюг и самозащёлкивающийся замок

Вертлюг позволяет выставить крюк по направлению ветви, когда цепь легла с закруткой. Узел рассчитан на посадку в петлю перед подъёмом, для поворота груза под нагрузкой он не предназначен.

Замок закрывается сам и открывается только после снятия нагрузки. Поэтому место посадки груза готовят заранее: подкладки, брус, стеллаж. Без опоры под грузом защёлку открыть невозможно.

Количество в упаковке

Количество в упаковке по разделу: 1, 2, 4, 6, 10, 15, 20, 25 и 30 единиц. Разброс идёт внутри одного раздела, и на лёгких ступенях это различие между одной деталью и целой коробкой. При поштучном заказе количество в упаковке проверяют по строке характеристик.

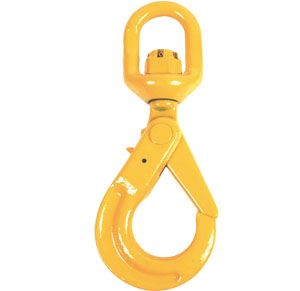

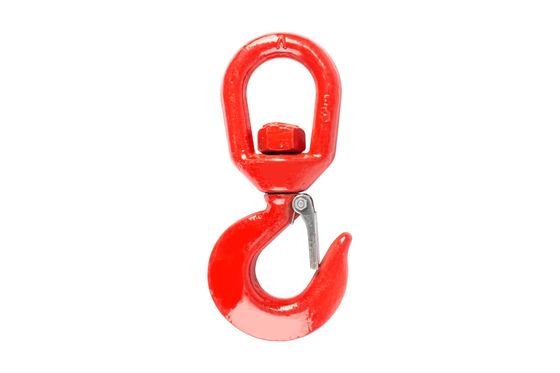

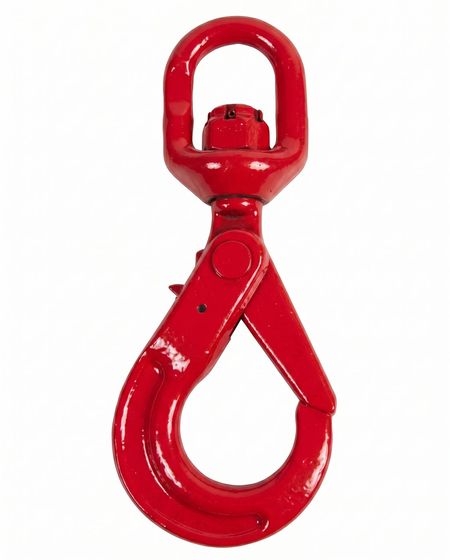

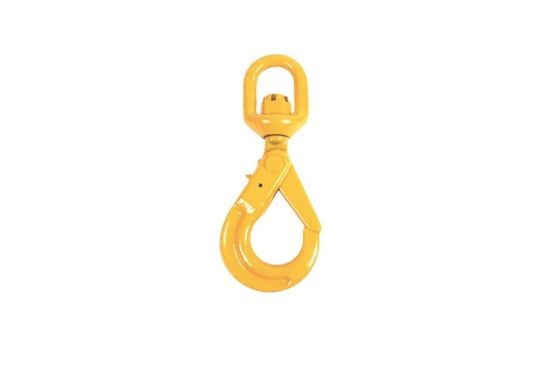

Обработка поверхности у всех девятнадцати позиций одна (окраска), производитель TOR Industries. Одна и та же ступень встречается с пометками D, S, W и Q, габариты у них различаются: при доборе к собранному стропу букву указывают вместе с тоннажем.

Что уточнить при заказе

Калибр ветви, нужную ступень грузоподъёмности и размер элемента, за который будет крепиться крюк.
