Крюки укорачивающие

Укорачивающий крюк устанавливают на цепную ветвь для подбора её рабочей длины: виток цепи закладывают в зев, и лишний участок выходит из работы, оставаясь висеть рядом. Груз этим крюком не захватывают.

Деталь выглядит вспомогательной, поэтому ступень грузоподъёмности ей нередко заказывают ниже, чем у основного захвата. Между тем через укорачивающий крюк проходит вся нагрузка ветви, целиком и без деления. Ступень у него та же, что у самой цепи и у концевого захвата.

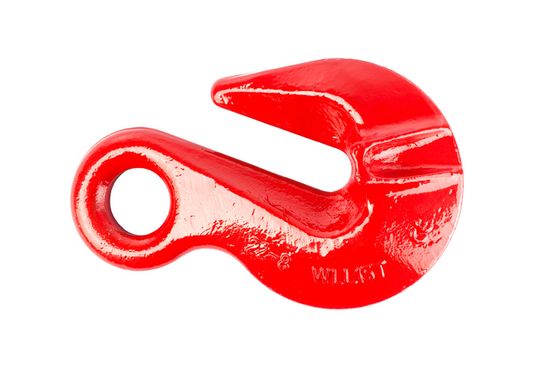

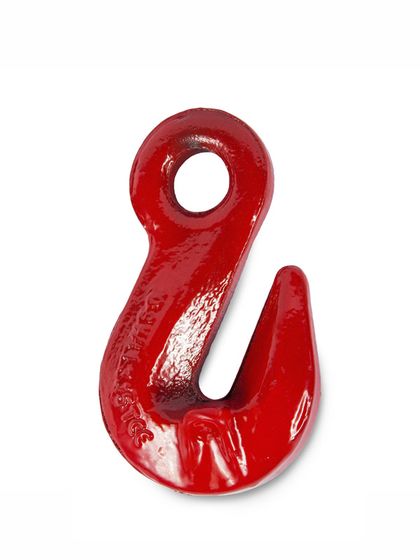

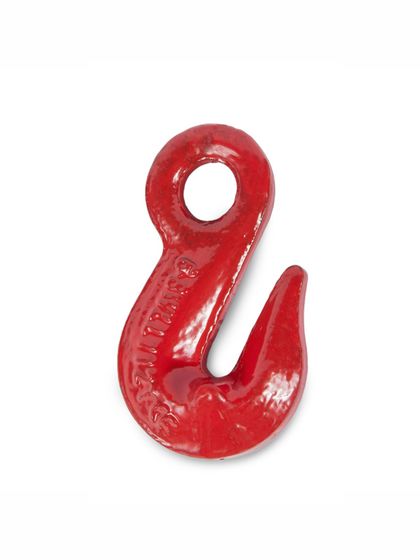

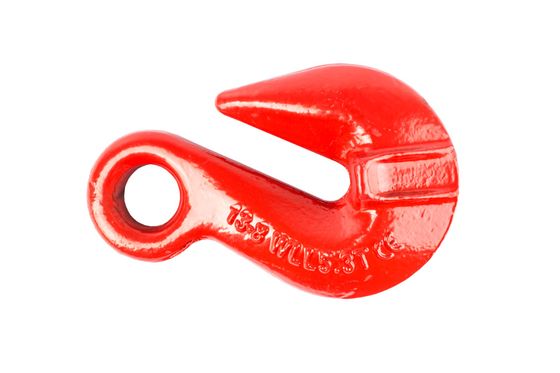

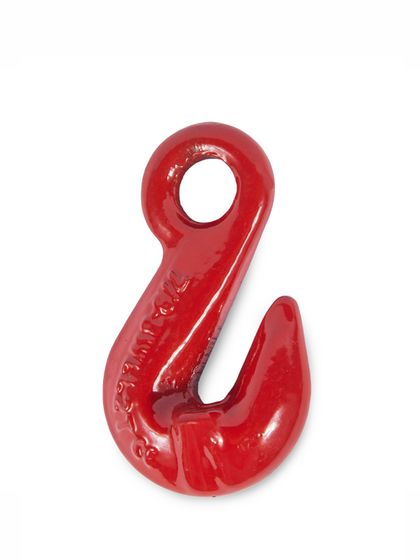

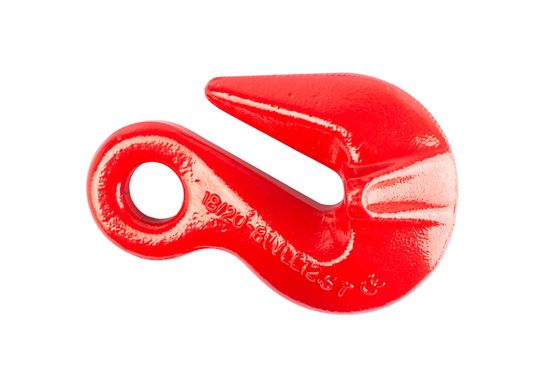

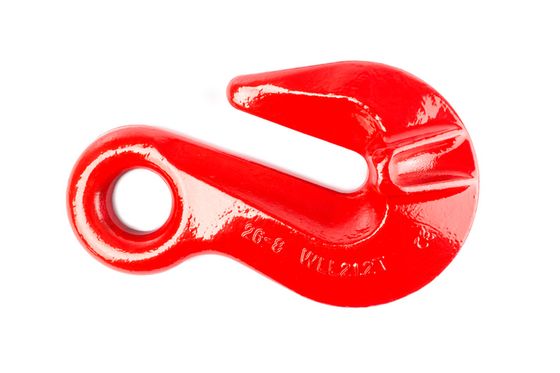

Ряд по разделу идёт значениями 1,2 / 2,0 / 3,15 / 5,3 / 8,0 / 12,5 / 15,0 / 21,2 / 31,5 т.

Зев рассчитан на калибр звена

Фиксация здесь без резьбы и без болта: держит форма зева, в который лёг виток. Поэтому деталь рассчитана на звено определённого размера.

Мелкий калибр проваливается и работает не по своей опорной поверхности. Крупный не входит в зев. Ни то ни другое не устраняется усилием при заводке.

Назначение укорачивания: выравнивание груза и универсальность комплекта

Провисшую ветвь убирают не ради внешнего вида. У груза с несимметричными точками крепления ветви должны быть разной длины, чтобы он поднимался ровно и не смещался на весу.

Второй сценарий экономический. Одно изделие с укорачивающими крюками подходит для грузов разных габаритов, и вместо трёх комплектов строп на объекте применяют один.

Запись размера: пруток и шаг

В каталоге размер указан по-разному: одним числом (диаметр прутка) или парой вида 6х18 или 22х66. Пара обозначает пруток и шаг звена.

При заказе называйте оба числа. Тот же пруток при другом шаге даёт звено другой длины, и в зев, рассчитанный на короткое, оно ложится с перекосом.

Если паспорта на строп нет, пруток измеряют штангенциркулем вне зоны износа, а шаг считают по нескольким виткам подряд.

Недопустимые способы укорачивания ветви

• Узел: перегибает металл там, где изгиб не предусмотрен, и превращает изделие класса 8 в изделие неизвестной прочности.
• Намотка на крюк груза: витки давят друг на друга и на зев, нагрузка распределяется не так, как рассчитано.
• Вырезание лишнего: удалённое звено не восстанавливается, ветвь остаётся короче навсегда.
• Захват за середину произвольным крюком: цепь не рассчитана на боковой захват.

Укорачивающая деталь применяется, чтобы ни один из этих способов не понадобился.

Для подбора укажите пруток и шаг вашей цепи, класс прочности изделия и нужную ступень грузоподъёмности — ту же, что у остальной ветви.
