Укоротитель цепной клешневой применяют в многоветвевых цепных стропах для выравнивания плеч, когда точки зацепа на грузе лежат на разной высоте. Свободный участок цепи захватывается за звено, и ветвь становится короче на этот отрезок. Позиции в разделе различаются калибром звена и литерой в обозначении.

Узел присоединяется к цепи вилочным сопряжением; сама цепь остаётся непрерывной. Крюк он не заменяет, установка в разрыв цепи и приварка не допускаются: любое вмешательство в непрерывность цепи выводит строп из паспортного состояния, и восстановить его документально уже нельзя.

Подбор по калибру звена и нормативный ряд номиналов

Подбор ведут по диаметру прутка звена, и только по нему. На тонком калибре звено перекашивается в зеве, на толстом не входит.

Правая колонка: нормативный ряд для восьмого класса прочности по ГОСТ EN 818-2. В наименованиях часть чисел округлена в большую сторону: 1,2 вместо 1,12, 5,4 вместо 5,3, 8,2 вместо 8,0. Разница невелика, но расчёт сборки ведут по нормативу, а не по округлению на этикетке.

Номинал укоротителя должен быть не ниже номинала плеча, на которое он установлен. Само плечо рассчитывают с учётом угла: при развале 60° тот же калибр несёт меньшую нагрузку, чем при вертикальной тяге.

Литера в обозначении при одном калибре

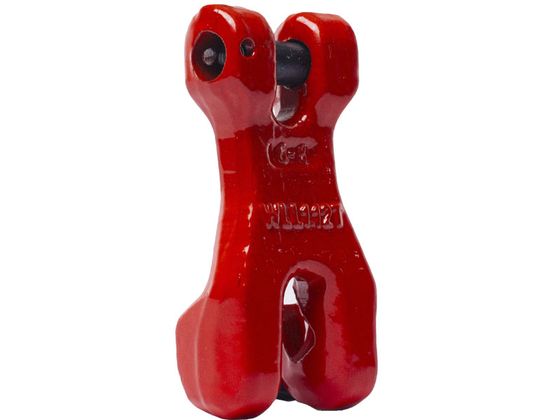

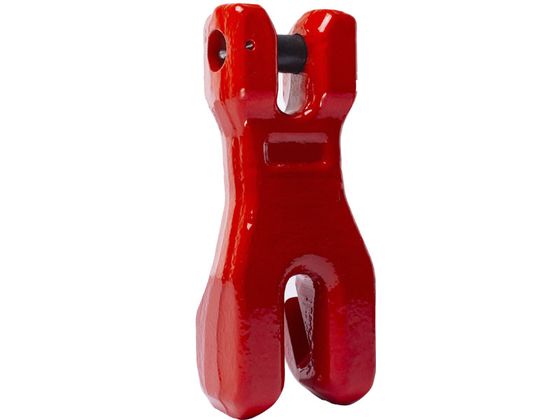

На одном калибре в разделе стоят разные позиции: у шестимиллиметрового исполнения с литерами W и Q, у тринадцатимиллиметрового с литерами S и Q. Номиналы у них тоже различаются. При доборе к уже собранному комплекту сверяют диаметр прутка и обозначение из паспорта: другая литера означает другую деталь того же размера.

Клешневой и крюковой укоротители: контакт со звеном

Крюковой укоротитель захватывает звено зевом, и звено перегибается через кромку. У клешневого глубокий паз повторяет профиль звена: звено опирается на седло основанием, без перегиба на угле.

Разница проявляется через месяцы работы. Точечное давление на кромке вытягивает звено быстрее соседних, и при осмотре бракуется вся ветвь целиком. Правка и наплавка не допускаются.

Шаг регулировки: одно звено

Минимальный шаг регулировки равен длине одного звена. Точную подгонку «до сантиметра» этот узел не даёт: его назначение выравнивать плечи, размер сборки он не задаёт.

Следствие для двух- и четырёхплечевых сборок: если груз завалился на пару сантиметров, укоротителем это не исправить. Меняют схему зацепа или точку строповки.

Запас прочности и класс

Изготовитель нормирует четырёхкратный запас на разрыв и восьмой класс прочности. Класс тот же, что у самой цепи, и это условие сборки: комплектующие ниже классом занижают паспорт всего стропа до своего уровня.

Позиции поставляются только упаковками; коробка мелких калибров заметно больше по числу единиц, чем у крупных. Осмотр перед каждым применением проводит стропальщик: проверяют трещины, износ зева и состояние звеньев, которые чаще прочих попадают в клешню.

При заказе уточняют диаметр прутка, число плеч и номинал из паспорта.
