Звенья РТ1

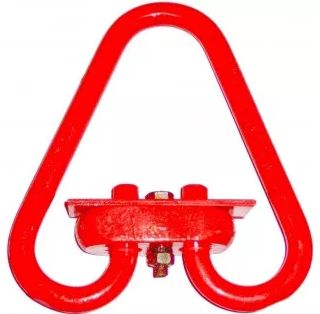

Звено РТ1 применяют как верхний концевой элемент стропа. По ГОСТ 25573-82 это звено треугольное разъёмное; в отрасли его называют лирой.

Восьмёрка в записи «8РТ1» обозначает класс прочности стали, а не запас прочности. Восьмикратного запаса у такелажа не бывает: стандарт на канатные стропы требует шестикратного. Восьмёрку иногда принимают за коэффициент безопасности, но в паспорте она относится к стали.

Нагрузка в условном обозначении: килоньютоны

Треугольник на 4,0 т в обозначении по стандарту записан как 39,24 кН, на 8,0 т — как 78,5 кН. Пересчёт: тонны умножают на 9,81. Буква в конце обозначения указывает климатическое исполнение: У для умеренного, ХЛ для холодного, до минус шестидесяти.

Ряд грузоподъёмности составлен по предпочтительным числам без пропусков: 2 · 2,5 · 3,2 · 4 · 5 · 6,3 · 8 · 10 · 12,5 · 16 · 20 · 25 т. Ближайшая ступень подбирается без большого запаса по металлу.

Число ветвей стропа: только чётное

Треугольная форма распределяет нагрузку по двум сторонам, и расчётная схема работает только при чётном числе строп. На одноветвевой и трёхветвевой сборке нагрузка ложится на углы неравномерно, перекашивает деталь и снижает расчётный запас. Для таких сборок применяют овальное звено.

Верхний элемент несёт полную массу груза независимо от числа ветвей под ним. Угол наклона увеличивает натяжение в каждой из них, но на треугольник приходит вес целиком. Номинал выбирают по массе груза, не по усилию в одной.

Разъёмная конструкция: ремонт и осмотр

Конструкция разбирается по болту, поэтому повреждённый элемент заменяют, не разрезая всю сборку. Собирают без ударов, до полной посадки фиксатора: половины в рабочем положении должны сойтись в замкнутый контур.

Стропальщик осматривает такелаж перед каждым применением. Звено бракуют по признакам:

• трещины любого расположения и глубины;
• вытяжка, изменение формы треугольника;
• износ в местах контакта с крюком и со стропами;
• разошедшийся или подвижный узел разъёма.

Правка и наплавка не допускаются. Сталь после нагрева и деформации теряет расчётные свойства, восстановить их в условиях эксплуатации невозможно.

Совместимость со стропами и крюком

Снизу к звену крепят стропы: канатные петли с втулками, цепные отрезки, текстильные ленты. Сверху звено ложится в зев кранового крюка, и здесь нужна вторая проверка. Деталь должна входить в зев свободно, без распора и без люфта.

Что уточнить при заказе

Грузоподъёмность сборки, число ветвей, диаметр каната или калибр цепи и размер зева крюка, на который устанавливают звено.
