Звенья Т

В разделе представлены звенья типа Т по ГОСТ 25573-82: неразъёмные треугольные головные элементы стропов. Словом «звено» в такелаже называют четыре разных изделия, их различия сведены в таблицу.

Соединительное звено европейского типа разборное, поэтому концевые элементы цепного стропа меняют без переделки всей сборки. Треугольник ГОСТ 25573-82 неразъёмный: строп собирают один раз и эксплуатируют годами.

Число упоров: один или два

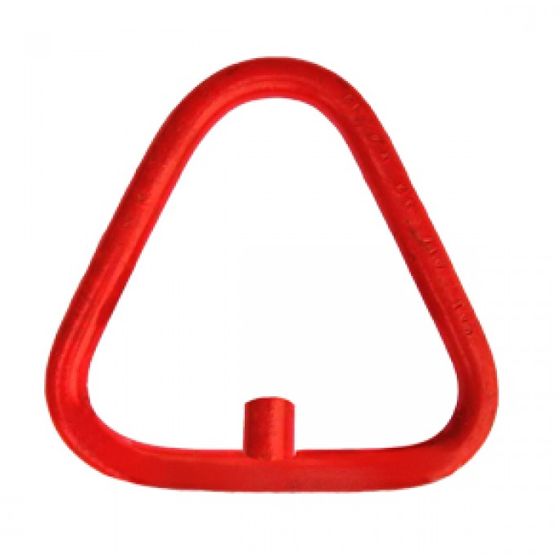

Изделие гнут из стального прутка. Концы в основании треугольника заваривают, туда же приваривают упор: он держит ветви разведёнными и не даёт им сползти в вершину.

Упоров бывает один или два. Граница проходит по допустимой нагрузке 122,6 кН, то есть 12,5 т. Все звенья большей грузоподъёмности выпускают с двумя упорами.

Второй упор нужен на тех номиналах, где ветви уже способны своим натяжением развернуть основание внутрь. Звено с одним упором на такую нагрузку не применяют.

Ряд грузоподъёмностей раздела

Грузоподъёмность вынесена в название позиции: «Звено Т ГОСТ 25573-82 2,0 т», далее грузоподъемность 3,2 т и так до двадцати. Ряд по разделу: 2; 2,5; 3,2; 4; 5; 6,3; 8; 10; 12,5; 16 и 20 т. Каждая следующая ступень примерно на четверть выше предыдущей: ряд построен по предпочтительным числам, произвольных значений в нём нет.

Промежуточных номиналов не существует: если расчёт дал 14 т, выбирают 16, если 7 т, то 8. Округляют всегда вверх, потому что тоннаж звена и есть предел узла.

Расчёт тоннажа звена по полной массе груза

Головной элемент висит на крюке крана в единственном числе, и через него проходит вся масса поднимаемого груза. Ветви делят нагрузку между собой, вершина треугольника несёт её целиком.

Отсюда частая ошибка при сборке четырёхветвевого стропа: ветви подобрали по доле нагрузки, а верх взяли того же номинала. Звено считают от полной массы груза. При увеличении угла между ветвями натяжение в них растёт, на головном элементе оно остаётся прежним.

Литера ХЛ в обозначении

По стандарту холодное исполнение помечают буквами после тоннажа: Т-16,0ХЛ. Для него применяют сталь марок 15ХСНД или 09Г2С с расчётом на минус шестьдесят. Обычное исполнение сваривают из стали 20 либо Ст3сп.

В названиях позиций раздела литеры ХЛ нет. Для объекта, где зимой бывает минус сорок, исполнение уточняют до заказа: сварной шов и упор на морозе ведут себя иначе, чем в цеху.

Крепление канатной и цепной ветви

Канатная ветвь заходит на треугольник петлёй с коушем, петлю обжимают при изготовлении. Цепь заводят прямо в проём, если позволяет калибр; когда не позволяет, между цепью и вершиной ставят переходное соединительное звено.

Смешивать классы прочности не допускается. Грузоподъёмность цепного стропа восьмого класса на треугольнике из стали 20 ограничена головным элементом, а не цепью.

Что уточнить при заказе

При заказе уточняют полную массу груза, число ветвей, диаметр каната или калибр цепи и минимальную температуру на объекте.
