При формировании концевой петли стального или органического каната первоочередной задачей инженера и такелажника становится защита сердечника и наружных проволок от механических повреждений. Коуш – это специальная оправка из металла, которая вкладывается внутрь петли (огона), чтобы предотвратить чрезмерный изгиб и сплющивание гибкого элемента под нагрузкой. Понимание того, что такое коуш и что такое коуши в современной такелажной практике, позволяет корректно комплектовать грузоподъемный строп, вантовый крепеж или лебедку, сохраняя расчётную прочность всей линии.
Без применения внутренней оправки контакт каната с крюком крана, скобой или проушиной вызывает концентрированное трение и критические радиусы изгиба. В результате возникает необратимая деформация проволок, расслоение прядей и преждевременный износ. Правильно подобранный и установленный коуш равномерно распределяет контактное давление, полностью предотвращает излом, гарантирует надежность фиксации и многократно продлевает срок службы троса грузонесущей конструкции. При этом качественный способ защиты изделия, который сохраняет срок службы троса, является базовой основой безопасности.
Коуши DIN 6899
Весь раздел →
Коуш 6,0 мм TOR DIN 6899 (тип B) (D)
Коуш 10,0 мм TOR DIN 6899 (тип B) (D)
Коуш 12,0 мм TOR DIN 6899 (тип B) (D)

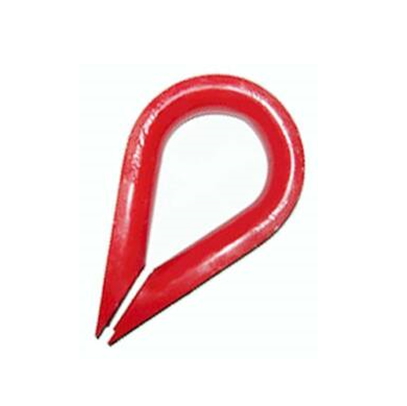

Что такое коуш: конструкция и назначение оправки в петле каната
Конструктивно коуш представляет собой профилированное металлическое кольцо или полукольцо с наружным желобом (ручьем). Наружная канавка точно повторяет цилиндрическую геометрию троса, благодаря чему канат плотно укладывается по внешнему контуру оправки. Внутренний просвет служит точкой зацепления для пальцев такелажных скоб, грузовых крюков, проушин или анкерных болтов.
Основное назначение коуша заключается в комплексной защите гибкого связующего звена:
- Защита от истирания и излома: канат не контактирует напрямую с сопрягаемым ушком, исключая истирание наружных слоев проволок и риск истирания.
- Сохранение нормативного радиуса изгиба: оправка удерживает петли троса от перегиба с радиусом меньше допустимого порога.
- Предотвращение сплющивания: жесткая металлическая обойма противостоит сдавливающим усилиям при подъеме тяжеловесного груза на предельных режимах.
- Защита от коррозии и контактной усталости: цинковое покрытие или нержавеющей стали минимизируют поверхностное окисление в зоне плотной посадки для долговечной защиты от коррозии.
Материалом для ответственных изделий служит прочная сталь. Заготовка изготавливается: для производства применяется ковка, методом литья или ковки либо методом холодной штамповки из листового проката углеродистой стали с последующим горячим или гальваническим цинкованием. Для морского такелажа и химических сред применяется нержавеющая сталь марки AISI 316, надежно защищенная от воздействия среды, где опасна коррозия.
Коуши ГОСТ 2224-93
Весь раздел →
Коуш 45 ГОСТ 2224-93
Коуш 40 ГОСТ 2224-93
Коуш 75 ГОСТ 2224-93
Основные виды коушей и разновидность конструкций
В зависимости от геометрии, назначения и характера воспринимаемых нагрузок выделяются различные виды коушей. Каждая разновидность разработана под определенные эксплуатационные требования грузоподъемных и фиксирующих систем.
Каплевидные стандартные коуши DIN 6899 и ГОСТ 2224-93
Наиболее распространенный каплевидный тип, который имеет каплевидную форму с плавным сужением в нижней части. Такая каплевидная форма обеспечивает естественный сход ветвей каната к точке их сращивания или фиксации зажимами. Стальные коуши этого типа регламентируются европейским стандартом DIN 6899 (где Form A обозначает легкую серию, а Form B — усиленную версию с увеличенной глубиной желоба) и отечественным стандартом ГОСТ 2224-93.
Штампованная вставка, для которой применяется углеродистый сплав, широко используется при изготовлении канатных стропов типов 1СК, 2СК, 4СК, буксировочных тросов и растяжек, продлевая расчетный срок службы стропа.
Судовой коуш круглого сечения DIN 3090
Для корабельного стоячего такелажа, швартовых концов и тяжелых систем используется судовой коуш. Это массивный круглый коуш или усиленная обойма с толстыми стенками. Оправка со специальной канавкой по окружности надежно удерживает пряди толстых стальных канатов диаметром троса до 45–65 мм от выскальзывания при динамических рывках.
Коуш
Весь раздел →
Коуш 40,0 мм TOR DIN 6899 (тип B) (D)
Коуш 8,0 мм TOR DIN 6899 (тип B) (D)
Коуш 36,0 мм TOR DIN 6899 (тип B) (D)
Клиновой коуш и закрытые коуши для грузоподъемных машин
На башенных кранах, шахтных установках и экскаваторах применяется специализированный клиновой коуш (клиновая муфта). Конструкция включает массивный корпус и внутренний зажимной клин. Канат заводится в обойму, огибает клиновой элемент и затягивается самозаклиниванием. Такой строительный механизм позволяет осуществлять монтаж без прессов.
Также используются закрытые коуши (или закрытый коуш), у которых в нижней части есть перемычка. Литое изделие исключает соскальзывание каната. Для отдельных узлов выпускается разборный треугольный коуш с закрытой проушиной.
Вантовые, разборные и модели для синтетических тросов
Для вантовых систем и мачт применяется усиленный вантовый коуш, способный выдерживать многотонные усилия, когда действует пиковая нагрузка. Для ревизии соединений используют разборные коуши (закрытые половины на болтах). Модели для тросов из растительных или синтетических волокон производятся с гладкими гранями, исключая повреждения, которым подвержен синтетический сердечник.
Подобрать оборудование под вашу задачу
Стальной коуш и размеры коушей: таблица подбора под трос
Чтобы оправка идеально сопрягалась с канатом, размеры коушей должны соответствовать фактическому диаметр троса. Глубина наружного желоб должна составлять не менее 50% сечения каната.
| Обозначение коуша DIN 6899 B | Диаметр троса (мм) | Ширина ручья (мм) | Внутренняя длина (мм) | Внутренняя ширина (мм) | Толщина стенки (мм) |
|---|---|---|---|---|---|
| Коуш 3 | 2,5 – 3,0 | 3,5 | 19,0 | 12,0 | 1,5 |
| Коуш 5 | 4,0 – 5,0 | 6,0 | 32,0 | 20,0 | 2,0 |
| Коуш 8 | 7,0 – 8,0 | 9,0 | 48,0 | 32,0 | 3,0 |
| Коуш 12 | 11,0 – 12,5 | 14,0 | 72,0 | 48,0 | 4,5 |
| Коуш 16 | 15,0 – 16,5 | 18,0 | 92,0 | 60,0 | 6,0 |
| Коуш 22 | 20,0 – 22,0 | 24,0 | 120,0 | 80,0 | 8,0 |
| Коуш 32 | 30,0 – 32,0 | 35,0 | 180,0 | 120,0 | 11,0 |
Нарушение соотношений сечений недопустимо. Если размер оправки меньше стандарта ГОСТ, происходит перетирание и смятие прядей.
Коуши ГОСТ 2224-93
Весь раздел →
Коуш 63 ГОСТ 2224-93
Коуш 56 ГОСТ 2224-93
Коуш 85ХЛ ГОСТ 2224-93
Крепление каната на коуше и способы надежной фиксации
Чтобы закрепить трос в петле оправки, применяются три стандартизированных способа. Правильная фиксация гарантирует неподвижность ветвей с высокой степенью надежности, фиксируя канат под нагрузкой коушем.
1. Формирование петли винтовыми зажимами (DIN 741 и DIN 1142)
Наиболее распространенный способ в полевых условиях:
- Отмерить необходимую длину ходового конца троса с учетом запаса на огибание оправки.
- Вложить коуш так, чтобы канат плотно лег в наружный ручей.
- Установить зажим максимально близко к основанию коуша (не далее 1–1,5 диаметра троса), не сдавливая сечение.
- Ориентация зажимов: колодка устанавливается на рабочую ветвь, а дужка U-образной формы монтируется на ходовой конец.
- Равномерно распределить промежуточные зажимы с шагом 6–8 диаметров каната.
- Затянуть гайки динамометрическим ключом, после пробной нагрузки подтянуть.
2. Опрессовка алюминиевой втулкой
Заводской метод, при котором огон соединяется с пропуском через гильзу. После обжатия на прессе металл затекает между прядями, а установленный коуш образует монолитное соединение.
3. Ручная заплепка огона каната
Традиционный способ судовой оснастки, когда пряди вплетаются в ветвь не менее 4–5 раз. Такелажный узел получается гибким и долговечным.
Стальные коуши в грузоподъемных устройствах: ошибки монтажа
При эксплуатации в грузоподъёмных устройствах все элементы рассчитаны на строго определенные нагрузки. Необходимо исключить следующие ошибки:
- Несоответствие типоразмера: укладка каната в желоб неподходящего номера.
- Неправильная ориентация зажимов: установка дужек на несущую ветвь троса.
- Слабая затяжка: ослабление гаек приводит к выпадению коуша из обоймы.
- Отсутствие контрольной протяжки: после первого нагружения протяжка обязательна.
Коуши ГОСТ 2224-93
Весь раздел →
Коуш 34 ГОСТ 2224-93
Коуш 30 ГОСТ 2224-93
Часто задаваемые вопросы (FAQ) о стальных коушах
Можно ли использовать коуш повторно?
Повторное применение допускается при отсутствии остаточных деформаций, трещин и износа стенок более 5%.
Чем DIN 6899 Form A отличается от Form B?
Модификация Form A подходит для легких растяжек, а Form B представляет собой усиленный вариант с глубоким ручьем для грузовых стропов.
Какое покрытие выбрать?
Для закрытых помещений подходит гальваническое цинкование, для улицы выбирают горячеоцинкованный стальной прокат, для агрессивных сред применяется нержавеющая сталь.
Где купить коуши и такелаж TOR Industries
Надежность грузоподъемных линий зависит от качества каждого элемента. Если вам необходимо купить коуши, зажимы, крюки и стальные канаты, отдавайте предпочтение сертифицированной продукции. Как официальный дилер TOR Industries в Казахстане, мы предлагаем полный ассортимент такелажа по стандартам DIN и ГОСТ. Опытные специалисты помогут рассчитать нагрузки, подобрать типоразмер и укомплектовать объект надежным оборудованием с доставкой по всему Казахстану.
