Организация грузопотока на производственных линиях, складах и в сервисных зонах требует регулярного перемещения тяжелых деталей на удобную рабочую высоту. Выполнять такие операции вручную тяжело и небезопасно для персонала. Эту задачу решает гидравлический подъемный стол (или гидростол). Это специализированное грузоподъемное оборудование для вертикального перемещения, позиционирования и удержания материалов на заданной высоте.

Качественные подъемные столы оптимизируют погрузочно-разгрузочный цикл. Они снижают утомляемость сотрудников и существенно ускоряют рабочие процессы. В этом материале разберем, как устроены столы подъемные ножничного типа. Сравним стационарные и мобильные модели, выделим критичные параметры расчета нагрузок и поможем выбрать надежный гидравлический подъемный стол под ваши задачи.

Столы подъемные гидравлические передвижные

Весь раздел →

Что такое гидравлический подъемный стол и где он применяется

Гидравлический подъемный стол — это прочная подъемная конструкция на шарнирно-рычажном механизме ножничного типа с гидравлическим силовым контуром. В отличие от стандартного грузового лифта, конструкция не требует капитальных несущих шахт и массивных направляющих балок. Это делает монтаж и эксплуатацию значительно проще и экономичнее.

Широкая функциональность делает гидравлические подъемные платформы востребованными в самых разных сферах логистики и индустрии:

  • Складской сектор и склад: выравнивание уровня пола с кузовом автотранспорта, межуровневое перемещение груза, комплектация заказов, безопасный подъем и опускание грузов внутри склада;
  • Производственные линии: подача металлических заготовок к станкам, непрерывная сборка агрегатов, возможность без усилий перемещать тяжелые детали и настраивать уровни рабочего места;
  • Автосервисы и мастерские: монтаж и демонтаж силовых агрегатов, коробок передач, подвески, ремонт автотранспорта в условиях мастерских;
  • Торговые залы гипермаркетов: разгрузка поддонов, подъема грузов из цокольных помещений на торговый этаж.

Надежное оборудование повышает эргономику труда. Оно исключает необходимость перемещать тяжелых грузов рабочими вручную с риском травматизма.

Устройство и принцип работы ножничного подъемного стола

Конструктивная схема ножничного механизма объединяет высокую жесткость, компактность и плавность хода. Грамотно спроектированный стол ножничного типа включает четыре основных функциональных узла:

  1. Основание (силовая рама): жесткая нижняя опора. Она фиксируется анкерами к полу, монтируется в подготовленный бетонный приямок (для стационарных версий) либо оснащается колесными опорами (для передвижных модификаций).
  2. Рычажная система (ножницы): крестообразно соединенный стальной рычаг (одинарные, двойные или тройные ножницы). Узел обеспечивает вертикальное перемещение без перекосов. Кинематика ножничного механизма гарантирует высокое усилие при компактных габаритах.
  3. Грузовая площадка (подъемная платформа): верхняя стальная плоскость, воспринимающая нагрузку. Площадка бывает гладкой, рифленой, оснащается рольгангом или поворотным диском (поворотный стол).
  4. Гидравлическая система: включает гидронасос, силовой гидроцилиндр (или двухштоковый цилиндр), масляный бак, блок клапанов и шланги. Надежная гидросистема выдерживает многосменные пиковые нагрузки.

Надежный принцип работы гидростола основан на законах гидродинамики. Оператор нажимает ножную педаль насоса или активирует кнопочный пульт управления электроприводом. Масло под давлением поступает в рабочий цилиндр. Выдвигающийся шток толкает рычаг, ножницы раскрываются и поднимают платформу с грузом. Плавное опускание происходит при открытии перепускного клапана: масло мягко возвращается в бак без рывков.

Столы подъемные стационарные HW

Весь раздел →

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

Классификация: стационарные подъемные столы, тележка и самоходный подъемник

По способу монтажа, мобильности и типу привода столы гидравлические делятся на три категории:

1. Стационарные столы подъемные гидравлические

Стационарный ножничный подъемник монтируется на постоянное место. Он поднимает груз весом от 500 кг до 10 тонн. Оборудование ставят на бетонный пол либо монтируют в приямок. Установка в приямок позволяет опустить площадку вровень с полом в сложенном состоянии (в сложенном виде). Складская рохля (ручная гидравлическая тележка) свободно заезжает на стол для выгрузки паллет. Управление выполняется через кнопочный пульт с аварийным выключателем.

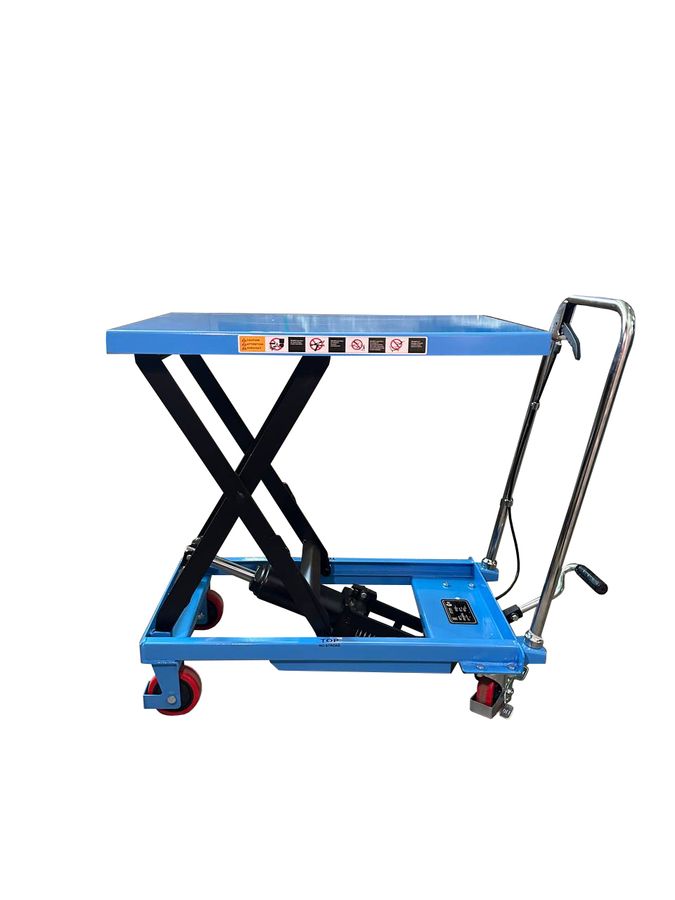

2. Мобильный ножничный стол-тележка (передвижной гидростол)

Передвижной ножничный стол совмещает функции подъемника и грузовой тележки. Такая мобильная складская техника оснащается колесными опорами (две фиксированные и две поворотные колесные опоры с тормозом) и ручкой. Подъем выполняется встроенной педалью, а спуск — рычагом на ручке. Компактный передвижной стол удобен в цехах и мастерских для быстрой транспортировки узлов.

3. Самоходный подъемный стол

Самоходный гидростол оснащен электроприводом ведущих колес и электроподъемом. Оператор управляет ходом и подъемом с эргономичной рукояти. Оборудование эффективно на крупных складах с длинными маршрутами перевозки грузов.

Ключевые технические характеристики и критерии выбора

При выборе гидравлического подъемного стола учитывают комплекс базовых параметров:

Грузоподъемность и запас прочности

Номинальная грузоподъемность мобильных столов составляет от 150 до 1500 кг, стационарных платформ — от 1 до 5 тонн. Выбирайте модель с запасом по грузоподъемности не менее 20–25% от рабочего веса груза.

Высота подъема и строительная высота в сложенном виде

Параметр высота подъема определяет верхний уровень площадки. Для одноножничных тележек он равен 720–1000 мм. Для многоножничных систем максимальный вылет достигает 3000–4500 мм. Также важна высота в сложенном положении для оценки глубины приямка.

Размер платформы и габариты

Оптимальный размер платформы подбирают под габариты паллет (1200х800 мм) или оборудования. Правильный размер площадки предотвращает свес кромок и опрокидывание груза.

Тип силового привода

Для редких операций в мастерской подойдет ручной механический привод с ножной педалью. Для интенсивных конвейерных линий выбирают электропривод с питанием от сети 380В или аккумулятора.

Сравнительная таблица популярных моделей гидравлических столов TOR

Модель оборудования TORТип конструкцииГрузоподъемность, кгВысота подъема, ммРазмер платформы, ммТип привода
TOR SP 150Передвижной стол-тележка150720700 × 450Педальный гидронасос
TOR SP 500Передвижной ножничный стол500900855 × 500Педальный гидронасос
TOR SPS 800Двухножничный мобильный гидростол80015001220 × 610Педальный гидронасос
TOR HSD 1000Стационарный подъемный стол100010001300 × 820Электрический 380В
TOR HSD 2000Стационарный электрогидравлический200013001600 × 1000Электрический 380В
TOR STJ 2000Многоножничный подъемник20003000 – 45002000 × 1200Электрический 380В

Столы подъемные гидравлические передвижные

Весь раздел →

Пошаговый чек-лист покупателя: как выбрать подъемный стол

Перед покупкой оборудования у авторизованного дилера проверьте пункты чек-листа:

  • 1. Условия размещения: стационарный монтаж на фундамент или мобильное перемещение между постами?
  • 2. Максимальный вес груза: достаточна ли грузоподъемность с запасом прочности 20%?
  • 3. Необходимая высота подъема: на какой уровень требуется подавать детали (конвейер, кузов, стеллаж)?
  • 4. Соответствие габаритов: помещается ли груз на платформе без опасного свеса?
  • 5. Интенсивность работы: при высокой цикличности выбирайте электрогидравлические модели.
  • 6. Дополнительные опции: нужен ли поворотный стол, рольганг или защитная шторка?

Правила безопасной эксплуатации и техника безопасности

Для защиты персонала строго соблюдайте правила безопасной работы:

  • Запрещено превышать паспортную грузоподъемность стола.
  • Груз размещают строго по центру платформы для равномерной нагрузки на шарниры ножниц.
  • На мобильных тележках перед подъемом обязательно фиксируют тормоза поворотных колес.
  • Запрещено находиться под поднятой платформой без установки механических упоров безопасности.
  • Стационарные столы оснащают датчиками кромки: при встрече с препятствием спуск автоматически блокируется.

Столы подъемные гидравлические передвижные

Весь раздел →

Регламент технического обслуживания гидросистемы

Регулярное техническое обслуживание продлевает срок службы оборудования:

Контроль рабочей жидкости: проверяйте уровень масла каждые 50 рабочих часов. Замену гидравлического масла (ВМГЗ или ISO VG 32/46) выполняйте раз в 12 месяцев. Не допускайте загрязнения масла пылью.

Осмотр уплотнений: своевременно проверяйте герметичность соединений. Если обнаружена утечка масла по штоку или через штуцеры, замените изношенные манжеты.

Смазка подвижных узлов: шарниры и ролики ножничного механизма смазывайте пластичной смазкой через пресс-масленки каждые 100 часов работы.

Часто задаваемые вопросы (FAQ)

Можно ли использовать стандартный гидравлический подъемный стол для перемещения рабочих?
Нет. Общепромышленные грузовые подъёмные столы созданы исключительно для грузов. Для высотных работ применяют специализированные ножничные и мачтовые вышки с ограждением и двойной страховкой.

Чем подъемный стол отличается от классической гидравлической рохли?
Стандартная гидравлическая рохля приподнимает поддон на 190–200 мм для перевозки. Гидравлический подъемный стол поднимает материалы на высоту 900–1500 мм и выше, создавая эргономичное рабочее место для сборки или упаковки.

Обязательно ли делать приямок под стационарный подъемный стол?
Приямок нужен, если требуется заезжать на платформу с пола гидравлической тележкой. Без приямка стол монтируют на чистый пол, а для заезда используют приставные пандусы.
