Техническое обслуживание талей (ТО) — это комплекс планово-предупредительных инженерных мероприятий, направленных на поддержание подъемного оборудования в исправном и безопасном работоспособном состоянии. Регулярное обслуживание предотвращает внезапный износ подшипников и шестерен, исключает возникновение аварийных ситуаций, продлевает общий срок службы механизма и гарантирует безопасность опасных производственных объектов [данные: ГОСТ 28408-89, ГОСТ 22584-96, РД 10-33-93].
На промышленных предприятиях, строительных площадках и складских терминалах грузоподъемное оборудование работает под высокими динамическими нагрузками. Недостаток редукторного масла, ослабление затяжки резьбовых соединений или стирание фрикционных накладок тормоза могут привести к падению груза и длительному простою технологических линий. Своевременная замена изношенных узлов и профессиональный подход к регламенту ТО позволяют свести риск отказов к нулю.
В этом руководстве технические эксперты подробно разбирают регламенты ежесменного, периодического и сезонного обслуживания, приводят карту смазочных материалов, правила регулировки тормозной системы и диагностику типичных неисправностей канатных и цепных талей.
Тали электрические канатные
Весь раздел →
Таль передвижная 0,5 т 12 м 380 В электрическая канатная REM CD
Таль передвижная 1,0 т 18 м 380 В электрическая канатная REM CD
Таль передвижная 5,0 т 9 м 380 В электрическая канатная TOR CD
Тали электрические канатные и ручные цепные подъемники грузоподъемностью до 10т (10 тонн) монтируются на монорельсовые балки и краны мостового типа. При эксплуатации персонал обязан соблюдать схемы строповки, устанавливать предупреждающие знаки в опасной зоне и проверять, чтобы цапфа и крюковой блок не имели трещин. Руководитель подразделения обеспечивает своевременное проведение динамических испытаний и техническую поддержку оборудования.
Техническое обслуживание талей: регламент ТО грузоподъемного оборудования
Система планово-предупредительного ремонта и обслуживания грузоподъемных механизмов подразделяется на четыре основных этапа:
1. Ежесменный осмотр (ЕО)
Проводится оператором (крановщиком или стропальщиком) перед началом каждой рабочей смены. Процедура занимает 10–15 минут и включает визуальный контроль грузозахватных приспособлений, проверку целостности звеньев цепи или стального троса, тестирование концевых выключателей крайнего верхнего и нижнего положений, а также проверку удержания номинального груза тормозной системой на холостом ходу.
2. Периодическое техническое обслуживание (ТО-1 — ежемесячно)
Выполняется слесарями службы главного механика предприятия не реже одного раза в 30 дней. ТО-1 включает детальную ревизию креплений, очистку канатоукладчика от абразивной пыли, проверку уровня трансмиссионного масла в картере редуктора и осмотр электрических контактов пульта управления.
3. Расширенное техническое обслуживание (ТО-2 — каждые 6 месяцев)
Проводится дважды в год с частичной разборкой силовых узлов. Специалисты замеряют износ тормозных колец электродвигателя с конусным ротором, контролируют боковой зазор в зацеплении шестерен редуктора, проверяют сопротивление изоляции статорных обмоток мегаомметром (норма не менее 0,5 МОм) и подтягивают клеммы силового электрошкафа.
4. Сезонное обслуживание (СО — весна / осень)
Приурочено к переходу на эксплуатацию оборудования в зимний или летний период. Включает замену смазок на низкотемпературные сорта, проверку герметичности уплотнительных манжет электродвигателя и очистку монорельсового пути от коррозии.
Тали электрические канатные
Весь раздел →
Таль передвижная 5,0 т 6 м 380 В электрическая канатная TOR CD
Таль передвижная 1,0 т 6 м 380 В электрическая канатная TOR CD
Таль передвижная 3,2 т 9 м 380 В электрическая канатная TOR CD
| Вид регламентного ТО | Периодичность | Ответственный персонал | Ключевые контрольные операции |
|---|---|---|---|
| Ежесменный осмотр (ЕО) | Каждая рабочая смена | Оператор / стропальщик | Крюк, канат, цепь, концевые выключатели, тормоз |
| ТО-1 (ежемесячное) | 1 раз в месяц (через 100–150 часов) | Слесарь-механик | Уровень масла, канатоукладчик, затяжка болтов, смазка |
| ТО-2 (полугодовое) | 1 раз в 6 месяцев (через 600–800 часов) | Инженерная служба | Регулировка тормозов, редуктор, изоляция, реле защиты |
| Сезонное (СО) | 2 раза в год (осень / весна) | Сервисная служба | Смена масла, антикоррозийная защита, кабельные трассы |
Карта смазки: как продлить срок службы электрических талей
Правильная эксплуатация оборудования невозможна без своевременной смазки трущихся поверхностей. Ниже приведена сводная таблица рекомендованных смазок для промышленных талей TOR:
| Узел трения | Рекомендуемая марка смазки | Периодичность нанесения | Особенности смазочных работ |
|---|---|---|---|
| Цилиндрический редуктор подъема | Масло ТАп-15В, ТАД-17и или SAE 80W-90 | Замена через 100 ч обкатки, затем каждые 12 месяцев | Заливка до контрольного смотрового отверстия |
| Стальной канат тельфера | Канатная смазка Торсиол-35 или БОЗ-1 | 1 раз в месяц (при интенсивной работе — каждые 15 дней) | Нанесение на предварительно очищенный от пыли трос |
| Грузовая круглозвенная цепь | Индустриальное масло И-20А, И-40А или графитовая смазка | 1 раз в 2–4 недели | Смазка шарниров звеньев без избыточного налипания пыли |
| Подшипники ходовых колес каретки | Пластичная смазка Литол-24 или Циатим-201 | 1 раз в 6 месяцев через пресс-масленки | Заполнение полости подшипника на 2/3 объема |
| Канатоукладчик и направляющие | Смазка Солидол Ж или Литол-24 | 1 раз в месяц | Смазка пружины и чугунного кольца |
Подобрать оборудование под вашу задачу
Регулировка тормозной системы электрической и ручной тали
Надежность удержания груза на заданной высоте зависит от правильной настройки тормоза:
1. Электротали с конусным ротором (серии CD1, MD1)
В канатных тельферах торможение осуществляется за счет прижатия конусного кольца ротора к крышке мотора под действием винтовой пружины. По мере истирания накладки осевой люфт ротора увеличивается. Нормативный осевой ход составляет 1,5–2,0 мм. Регулировка выполняется затяжкой регулировочной гайки под задней крышкой электродвигателя после ослабления стопорного винта.
2. Ручные тали с фрикционным тормозом Weston
Дисковый тормоз ручной тали работает за счет храпового колеса и стопорной собачки. Попадание масла или смазочных материалов на фрикционные накладки категорически запрещено — это приводит к мгновенному проскальзыванию и падению груза. При ТО диски обезжиривают бензином или растворителем, а усилие пружины собачки регулируют до четкого щелчка при вращении.
Диагностика и неисправность тали: способы ремонта и устранения
| Признак неисправности | Вероятная техническая причина | Способ устранения |
|---|---|---|
| Двигатель тельфера гудит, подъем не происходит | Обрыв фазы в питающей сети, заклинивание тормоза | Проверить фазное напряжение, отрегулировать зазор тормоза |
| Груз самопроизвольно опускается при остановке | Критический износ тормозного кольца или поломка пружины | Заменить фрикционную накладку, настроить осевой зазор |
| Канат сходит с ручьев барабана | Поломка направляющего сегмента канатоукладчика | Установить новый канатоукладчик и натяжную пружину |
| Тельфер не реагирует на нажатие кнопок пульта | Обрыв жил в кабеле пульта, окисление контактов пускателя | Прозвонить жилы кабеля, зачистить контакты пускателей |
| Повышенный скрежет и шум в редукторе | Выработка зубьев шестерен, разрушение подшипников | Провести дефектовку шестерен, заменить подшипники и масло |
| Ручная цепная таль клинит при опускании | Заедание стопорной собачки храповика, перекос цепи | Очистить храповой узел, промыть собачку в керосине |
Ограничители грузоподъемности для талей электрических
Весь раздел →

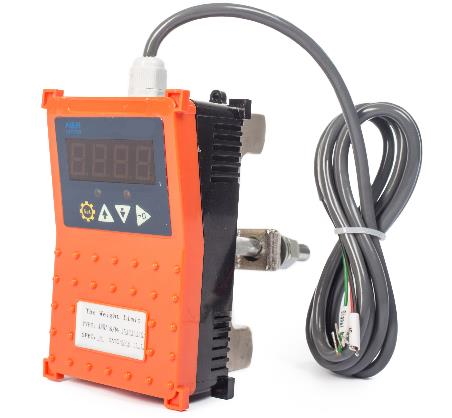

Ограничитель грузоподъемности для талей электрических 1,0 т TOR INP-A (оранжевый)
Ограничитель грузоподъемности для талей электрических 2,0 т TOR INP-A (оранжевый)
Ограничитель грузоподъемности для талей электрических 5,0 т TOR INP-A (оранжевый)
Нормы браковки стальных канатов и грузовых цепей
Для безопасной эксплуатации грузоподъемного оборудования необходимо вовремя производить замену изношенных тяговых элементов:
- Браковка стального каната: трос бракуется при наличии 6 и более оборванных проволок на длине одного шага свивки (для каната крестовой свивки), при уменьшении диаметра троса на 7% и более от номинала, а также при наличии заломов, перекруток или коррозионного поражения проволок.
- Браковка грузовой цепи G80: цепь подлежит немедленной замене при уменьшении среднего диаметра прутка звена более чем на 10% или при увеличении шага звена более чем на 5% от первоначального размера.
- Браковка крюковой подвески: крюк заменяют при износе зева более 10%, наличии трещин любого размера или остаточной пластической деформации (раскрытии зева).
Требования промышленной безопасности и учет ГПМ в Казахстане
В Республике Казахстан эксплуатация и обслуживание грузоподъемных машин строго регламентируются требованиями промышленной безопасности. Все электрические и ручные тали подлежат регулярному техническому освидетельствованию:
Тали электрические канатные
Весь раздел →
Таль передвижная 2,0 т 12 м 380 В электрическая канатная TOR CD
Таль передвижная 2,0 т 12 м 380 В электрическая канатная TOR CD (серия J)
Таль передвижная 1,0 т 9 м 380 В электрическая канатная TOR CD
- Частичное техническое освидетельствование (ЧТО): проводится не реже одного раза в 12 месяцев и включает внешний осмотр, проверку тормозов, канатов, крюков и систем блокировки.
- Полное техническое освидетельствование (ПТО): проводится каждые 3 года и включает статические испытания под нагрузкой 125% номинальной грузоподъемности (выдержка 10 минут) и динамические тесты под нагрузкой 110%.
Результаты всех освидетельствований, сведения о проведенных ремонтах и замене ответственных узлов обязательно заносятся в паспорт подъемного механизма и журнал учета ГПМ предприятия.
Поставка оригинальных запчастей у официального дилера TOR Industries
Для проведения качественного ремонта и технического обслуживания талей необходимо использовать оригинальные заводские запчасти. Заказ сертифицированных комплектующих у официального дилера TOR Industries гарантирует полную совместимость деталей и сохранение паспортных характеристик оборудования.
Преимущества заказа запчастей у официального дилера:
- Постоянное наличие на складах: канатоукладчики, конусные тормозные накладки, двигатели подъема и передвижения, пульты управления и блоки радиоуправления Telecrane.
- Оригинальные цепи и канаты: калиброванные круглозвенные цепи 8-го класса (G80) и стальные канаты ГОСТ 2688-80 любой длины с заводской опрессовкой.
- Официальная гарантия: гарантийная поддержка и квалифицированные технические консультации инженеров.
- Быстрая доставка по Казахстану: оперативная отгрузка со складов в Астану, Алматы, Шымкент, Караганду, Актобе, Павлодар, Атырау и другие города РК.
Часто задаваемые вопросы (FAQ)
1. Какое масло заливать в редуктор электрической тали?
В редукторы промышленных тельферов CD1/MD1 заливают индустриальные трансмиссионные масла ТАп-15В, ТАД-17и или импортные аналоги SAE 80W-90, SAE 85W-140.
2. Как часто необходимо регулировать тормоз тельфера?
При двухсменной работе цеха регулировку осевого хода ротора (зазор 1,5–2,0 мм) проверяют каждые 3–6 месяцев по мере естественного износа тормозной накладки.
3. Почему канатная электроталь не останавливается в верхнем положении?
Причиной является отказ или механическое смещение упора концевого выключателя, либо залипание контактов магнитного пускателя подъема в шкафу управления.
4. Можно ли смазывать тормозной узел ручной цепной тали?
Категорически запрещено. Попадание смазки на фрикционные диски тормоза типа Weston приводит к отказу торможения и падению груза.
5. Какой срок службы у промышленных талей TOR при правильном ТО?
При соблюдении паспортного регламента ТО и своевременной замене масла расчетный срок службы промышленных электроталей TOR составляет не менее 10–12 лет.
