Стенды для ремонта двигателей

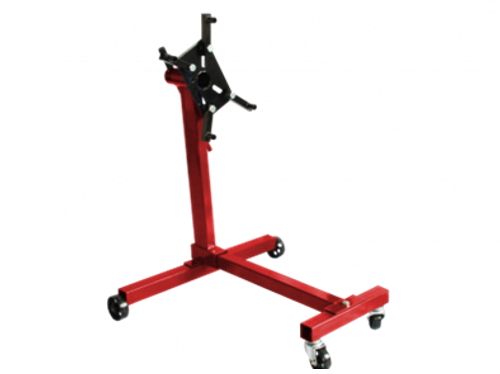

Стенд для ремонта двигателей (кантователь) удерживает снятый с автомобиля двигатель и позволяет поворачивать его вокруг оси на время разборки и сборки. Словом «стенд» называют и другое оборудование, обкаточное: оно запускает мотор и снимает с него мощность. В этом разделе только кантователи.

Установка двигателя на стенд

Кантователь ничего не поднимает. Двигатель подводят к кронштейнам уже подвешенным на крюке: сначала его вынимают из автомобиля талью или гидравлическим краном, потом подводят к стойке и притягивают болтами, и только после этого крюк отпускают. При снятии порядок обратный.

Кран для этой операции выбирают по массе агрегата, а не по массе стенда, и высота подъёма ему нужна не меньше, чем высота стойки плюс длина строповки.

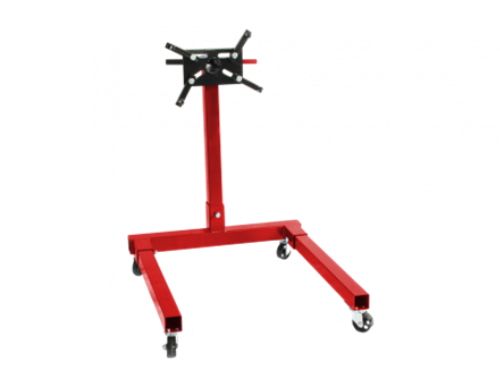

Грузоподъёмность 340, 675 и 900 кг: масса агрегата в сборе

Массу считают по сборке целиком: блок с головкой, навесное оборудование, маховик и колокол сцепления, если их не снимали заранее. Чугунный рядный дизель в сборе весит больше полутонны, алюминиевый бензиновый мотор той же кубатуры не добирает трёхсот килограммов.

Массу агрегата обычно занижают: в расчёт принимают справочный «сухой» вес блока, а на кронштейны навешивают мотор в сборе. Разница переходит в перегруз креплений, которые удерживают этот вес на плече.

Угол вращения 360° у всех четырёх исполнений

Угол вращения одинаков по всему разделу, и выбирать по нему нечего. Полный оборот одинаково упрощает ремонт на любом исполнении: поддон снимается сверху, крепёж не сыплется в лицо, масло сливается полностью. Исполнения различаются по двум другим параметрам: сколько килограммов держит рама и чем поворачивают агрегат.

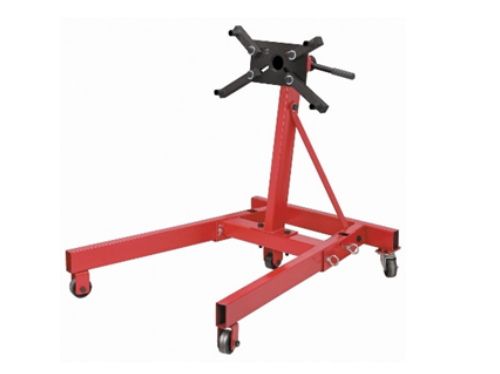

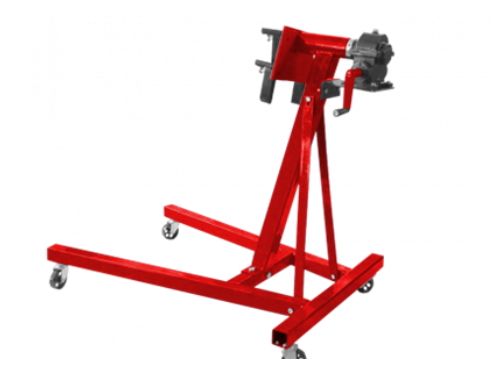

Исполнение 900 кг с редуктором

Девятисоткилограммовых исполнений два: обычное и с редуктором. Центр тяжести двигателя почти никогда не совпадает с осью вращения: до верхней точки оператор преодолевает массу агрегата, после неё масса поворачивает агрегат сама.

Редуктор понижает усилие на рукояти, и поворот перестаёт зависеть от того, удержит ли мастер агрегат за верхней точкой. На участке с одним двигателем в неделю разница незаметна. Там, где стенд занят каждый день, она измеряется тем, сколько раз за год агрегат провернулся сам.

Тип передачи в характеристиках не указан. Пока он не подтверждён, агрегат перед работой снизу фиксируют так, как будто самоторможения нет.

Крепление кронштейнов к блоку цилиндров

Кронштейны притягиваются к привалочной плоскости блока, к тем же резьбовым отверстиям, куда крепится коробка передач. Поэтому совместимость двигателя со стендом определяется в первую очередь тем, есть ли на блоке площадка под четыре точки и дотянутся ли до неё лапы. Тоннаж проверяют вторым действием.

Размеры основания и место в боксе

Основание занимает от 800×810 до 815×940 миллиметров. Это почти квадратный метр пола, занятый постоянно, и вокруг него нужен проход: разворачивать двигатель мастер будет с обеих сторон стойки, а подъёмная техника должна подойти к стенду сверху.

Что уточнить при заказе

Для подбора назовите массу агрегата в том виде, в каком он будет установлен на кронштейны, и способ навешивания (таль или кран). Второе влияет на расстановку в боксе сильнее, чем первое на выбор модели.
