Кольца овальные с дополнительными звеньями и плоским профилем

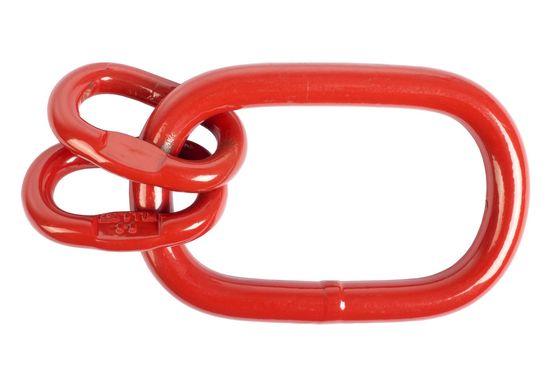

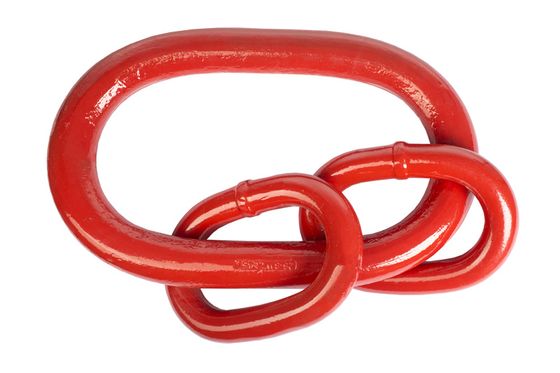

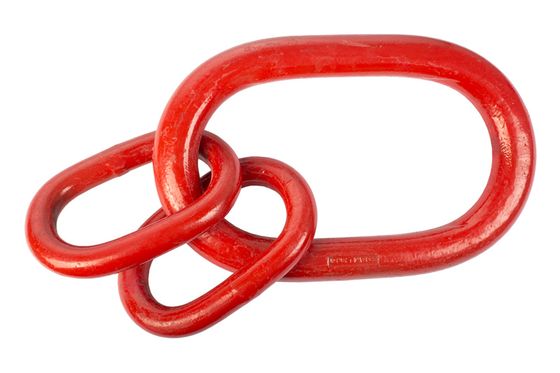

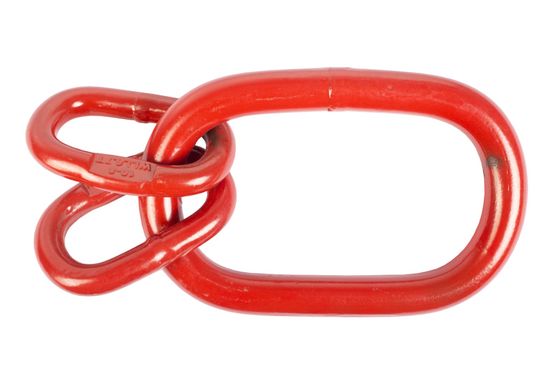

Кольцо овальное с дополнительными звеньями и плоским профилем — верхняя деталь цепной подвески. Большую петлю надевают на крюк крана, к двум малым проушинам крепят ветви стропа. Внутри раздела детали различаются числом ветвей, на которое они рассчитаны, тоннажом и тремя посадочными размерами.

Одиночная петля для одной и двух ветвей, проушины для трёх и четырёх

Одноветвевой и двухветвевой подвес навешивают прямо в большой овал. При трёх или четырёх ветвях в зеве им не хватает места: цепи ложатся друг на друга, перекручиваются и трутся боковой поверхностью. Для таких подвесок предусмотрены две малые проушины: на каждую приходится по паре ветвей, и каждая пара работает в своей плоскости.

Одиночная петля и деталь с проушинами не взаимозаменяемы, даже если тоннаж на бирке у них совпадает.

Разрывное усилие и грузоподъёмность

В карточке указаны два числа, и их регулярно путают. Запас прочности здесь 4:1: разрывное усилие равно грузоподъёмности, умноженной на четыре, по всему ряду без исключений.

Расчёт ведут по меньшему числу. Большее — нагрузка, при которой деталь разрушается; резервом на непредвиденный случай оно не служит, четырёхкратный запас уже учтён.

Тоннажный ряд без круглых значений

2,36 · 3,15 · 4,25 · 6,7 · 11,2 · 17 · 21,2 · 26,5 · 31,5 · 45 · 63.

Значений 5, 10 и 20 т в ряду нет. Под груз 10 т выбирают между 6,7 и 11,2, и округляют всегда вверх. Между 17 и 21,2 такой же разрыв: пятнадцатитонной позиции не существует, применяют 17.

Три размера для подбора после тоннажа

Грузоподъёмность отбирает несколько подходящих деталей. Дальше решает геометрия, и ошибка в ней обнаруживается только на монтаже, когда бригада стоит под краном.

• Внутренний габарит большого овала — 135х75, 200х110, 260х140, 340х180, 350х190, 400х200, 460х250 мм. Овал должен свободно сесть на крюк крана и провернуться на нём.
• Диаметр сечения — 18, 22, 26, 32, 36, 45, 50, 56, 72 мм. Толщина прутка, от которой зависит, войдёт ли деталь в зев крюка.
• Калибр цепи — 6, 13, 16, 18, 20, 22, 26, 32 мм. Указан в карточке отдельной строкой: под какую цепь рассчитана малая проушина.

Последний размер меняет привычный порядок подбора. Оголовок выбирают под цепь ветвей; саму цепь к этому моменту уже подобрали под груз. Проушина сечением 13 мм и цепь калибра 20 мм между собой не собираются.

Класс прочности 8 и предел нагрузки сборки

Вся линейка выполнена в классе 8. Грузоподъёмность цепного стропа определяет слабейший элемент сборки, поэтому оголовок класса 8 в комплекте с цепью класса 10 сводит паспортную нагрузку к восьмому классу. Обратное сочетание допускается, но более прочный оголовок в такой сборке выигрыша по нагрузке не даёт.

Буква исполнения в конце названия

Позиция на 17,0 т выпускается в исполнениях Q, D, S и W. Совпадение тоннажа не означает одинаковых деталей: сверяют внутренний габарит, диаметр сечения и калибр цепи. При дозаказе к собранной подвеске букву называют вместе с тоннажем, иначе придёт соседнее исполнение.

Что уточнить при заказе

Для подбора нужны четыре величины: масса груза, число ветвей, калибр цепи и размер зева кранового крюка.
