Крюки чалочные поворотные модели 322А

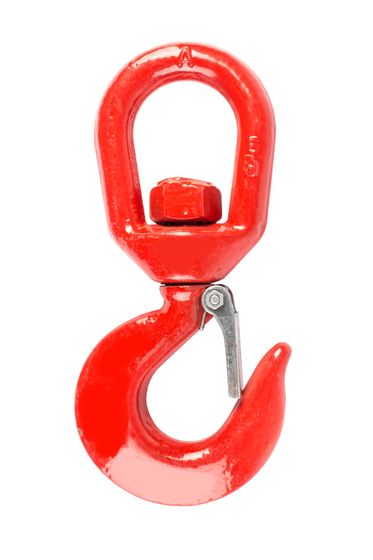

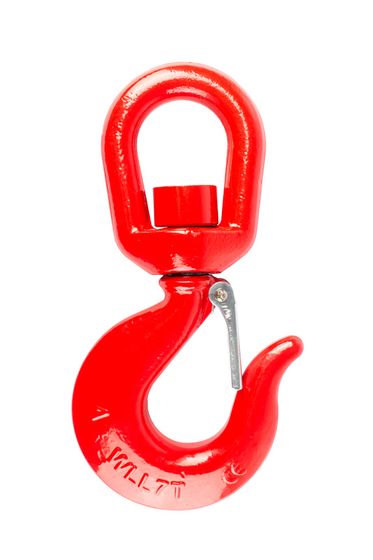

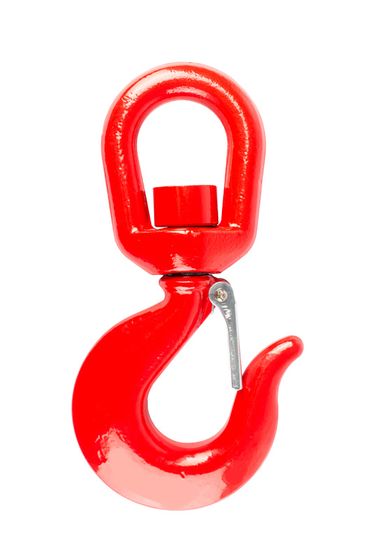

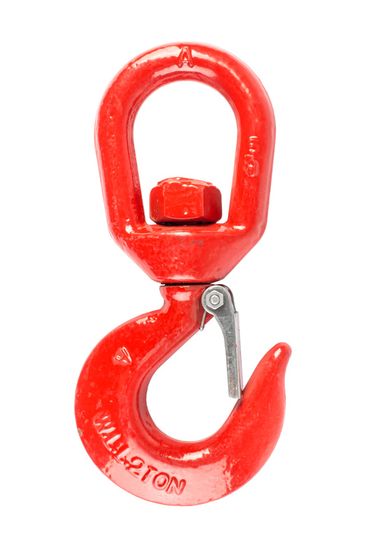

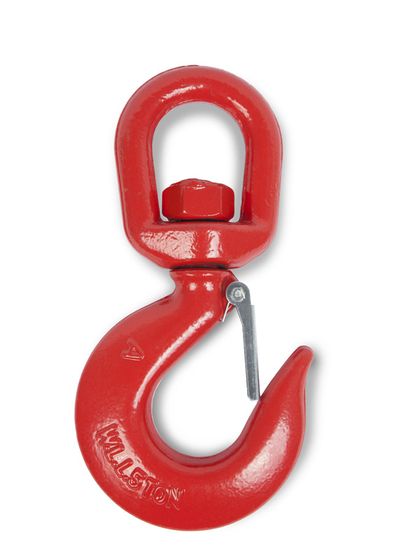

Крюк чалочный поворотный модели 322А (в каталогах он же «крюк вращающийся тип 322А») ставится на конец ветви стропа. Проушина у него проворачивается вокруг тела крюка. Модели серии различаются тоннажем, шириной зева и габаритом.

Про крюк чалочный поворотный нередко пишут, что запас прочности у него восьмикратный. В карточках раздела указан коэффициент запаса 4:1: разрушающая нагрузка вчетверо выше рабочей. Восьмёрка в описаниях относится к классу прочности стали, не к запасу.

Ширина зева и габарит по тоннажу

Тоннаж и зев растут вместе, но не пропорционально: между пятитонным и семитонным крюком разница в зеве один миллиметр, а габарит длиннее на пять сантиметров. Заказывают по обоим числам сразу: зев должен принять проушину, скобу или соединительное звено, габарит должен уместиться в схему строповки.

Назначение вращающейся проушины

Проушина проворачивается вокруг основания. Стальной канат под нагрузкой стремится раскрутиться; без вращающейся проушины это кручение передаётся в ветвь стропа и в сам груз.

Зев разворачивают в нужную сторону, пока оснастка свободна. Под нагрузкой положение крюка уже задано, и вращать груз за подвес не допускается: узел для этого не рассчитан.

Нагрузка на ветвь стропа в зависимости от угла

Как только ветви стропа разведены, нагрузка на одну ветвь превышает половину массы груза.

• Угол между ветвями 90°: каждая ветвь несёт около 0,71 массы груза.
• Угол 120°: каждая ветвь несёт полную массу груза.

Двухтонный груз на двух ветвях под 120° нагружает каждую на две тонны; крюк на 1 т в такой схеме перегружен вдвое. Рабочую нагрузку сверяют с расчётом на ветвь, а не с массой груза.

Посадка и способы крепления

Крюк 322А подходит для канатной, цепной и текстильной ветви, грузоподъёмной траверсы и монтажного блока. Крепят его через коуш, соединительное звено, такелажную скобу, канатную петлю либо на штифт.

Каждый дополнительный элемент в этой цепочке увеличивает длину подвеса и добавляет точку, которую осматривают перед сменой.

Буквенные индексы в артикуле и фасовка

У одного тоннажа встречаются модели с пометками (D), (S), (W), (Q), (Y) и (TH). Габарит и ширина зева у них различаются, поэтому размеры сверяют по карточке модели, не по букве индекса.

Фасовка также различается: от нескольких единиц до полусотни в коробке. Для бригады, которая обновляет оснастку раз в квартал, коробка на пятьдесят крюков избыточна.

Что уточнить при заказе

Расчётную нагрузку на одну ветвь с учётом угла, размер ответной детали под зев и требуемое количество.
