Рым-гайки

Рым-гайка — стальное кольцо с резьбой для строповки: к нему подводят крюк или скобу. Изделие навинчивают на шпильку, поэтому его выбирают, когда из корпуса выступает резьбовой стержень. Если в корпусе резьбовое отверстие, нужен рым-болт: одно другим не заменяется, и тип крепежа выясняют до заказа.

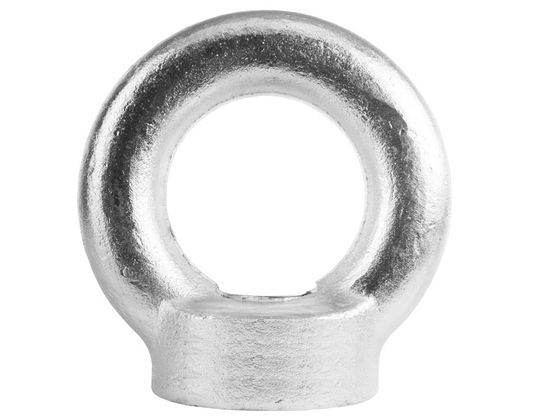

Цифра в названии обозначает резьбу. «Рым-гайка TOR DIN 582 8мм» читается как М8: восемь миллиметров это диаметр внутренней резьбы, размер кольца в названии не указан.

Стандарт на рым-гайки: DIN 582

На рым-болты есть ГОСТ 4751-73. На гайки с кольцом отечественного стандарта нет, их выпускают по немецкому DIN 582, и форма проушины, и допустимая нагрузка описаны в нём.

Число из общей таблицы к конкретной детали может не относиться: у гаек с одинаковой резьбой, но разных серий рабочая нагрузка отличается кратно, а таблицы стандарта усиленные серии не описывают. Нагрузку сверяют по паспорту конкретного изделия.

Шаг резьбы: крупный до М64, 6 мм выше

Стандарт доводит ряд до М100, но крупный метрический шаг у него заканчивается на М64. Всё, что крупнее, идёт с шагом 6 мм и на обычную шпильку не наворачивается.

Ряд раздела идёт от М6 до М64. Верхняя граница совпадает с границей крупного шага, поэтому ответную шпильку подбирают по обычной метрической таблице без оговорок.

Допустимая нагрузка при отклонении тяги от оси

Проушина плоская. Паспортная нагрузка рассчитана на тягу вдоль шпильки и в плоскости самого кольца; любое отклонение снижает допустимый вес, причём не пропорционально углу.

ГОСТ 4751-73 показывает порядок снижения на рым-крепеже М30: 2000 кг при тяге вдоль шпильки, 700 кг при отклонении ветви до 45° в плоскости кольца и 300 кг, если ветвь отклонена ещё и вбок от этой плоскости. Стандарт написан на болты, но проушина у гайки устроена так же и ведёт себя так же.

При двух точках строповки со сходящимися ветвями допустимая нагрузка снижается сильнее, чем принято считать. Угол рассчитывают до подъёма.

Положение кольца после затяжки заранее неизвестно: его плоскость жёстко связана с резьбой. Если проушина встала поперёк направления тяги, недотягивать не допускается, опорный торец обязан лечь на металл целиком. Кольцо разворачивают подкладной шайбой либо меняют схему строповки.

Требования к шпильке и температурный диапазон

Шпилька в комплект не входит и стандартом не описана. Заявленная нагрузка предполагает шпильку подходящего класса прочности и полное навинчивание на всю высоту гайки. Гайка, накрученная на три витка случайной шпильки, держит ровно столько, сколько выдержат эти три витка, и разрушается при этом шпилька, проушина остаётся целой.

Рабочий диапазон такого крепежа: от −20 до +200 °C. Верхний предел допускает работу у печей и на горячем оборудовании, нижний исключает уличные работы в мороз.

Применение под растяжку: мачты, антенны, ванты

Второе применение — закладной элемент под растяжку: мачта освещения, антенна, ванта. В связке с ним применяют талреп и стальной трос либо цепь. Нагрузка здесь постоянная, с добавкой от ветра, и соединение работает годами без осмотра. Такелажная схема отличается: собрали, перенесли, разобрали.

Материал в разделе один: сталь, изделия TOR Industries типа DIN 582. Оцинковка и другие покрытия в характеристиках не заявлены.

Что уточнить при заказе

Диаметр шпильки, массу детали и схему строповки.
