Талрепы вилка-вилка (закрытого типа)

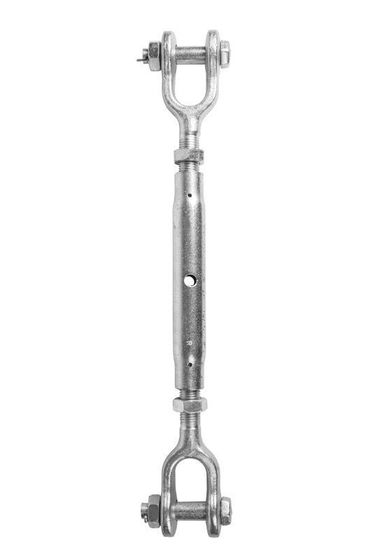

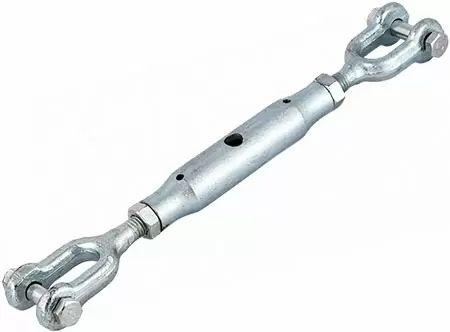

Талреп вилка-вилка закрытого типа устанавливают в разрыв растяжки или троса для натяжения линии и её последующей подтяжки. Изготавливают его по DIN 1478: муфта трубчатая, глухая, резьба обоих винтов закрыта корпусом. Открытая рамная муфта, через которую видны винты, относится к DIN 1480 и к другому исполнению; в карточках эти два стандарта часто путают.

Закрытый корпус не пропускает внутрь грязь, воду и наледь, поэтому такой такелажный элемент применяют на открытом воздухе и оставляют на зиму. Ограничение закрытого исполнения: резьбу нельзя осмотреть.

Вилочный оголовок отличается от крюка и кольца тем, что не размыкается самопроизвольно. Крюк соскакивает, как только сила натяжения падает; кольцу нужна ответная скоба. Вилка запирается пальцем и удерживает соединение даже на провисшей линии.

Рабочая нагрузка по размеру резьбы

Резьбовой ряд закрытого исполнения: М6, М8, М10, М12, М16, М20, М22, М24, М30, М36. Рабочие нагрузки в этом ряду лежат в пределах от 0,2 до 4,8 т и растут вместе с диаметром винта, но не пропорционально ему: при удвоении резьбы нагрузка увеличивается заметно больше, чем вдвое.

Значение нагрузки не переносится ни между исполнениями, ни между размерами. У вилочного талрепа открытого типа с той же резьбой М12 в характеристиках указана другая рабочая нагрузка. Её принимают из карточки конкретного изделия, по диаметру резьбы нагрузку не определяют.

Ряд начинается с М6. Этот размер рассчитан на тонкую растяжку, трос подвески, ограждение и лёгкий монтажный раскос, где крупная стяжка избыточна по габариту и по цене.

Контроль захода резьбы в закрытой муфте

Талреп вилка-вилка разрушается по резьбе, у которой почти не осталось витков в зацеплении с муфтой; корпус и оголовок при этом остаются целыми. У открытого исполнения глубина захода видна, у закрытого её нельзя проверить ни визуально, ни на ощупь.

Отметьте оба винта риской у торца муфты до начала натяжения и не выкручивайте их дальше метки. Для закрытого корпуса это единственный доступный способ контроля.

Ход регулировки ограничен и составляет примерно треть длины изделия: у позиций, где длина указана диапазоном, это 240–320 и 400–540 мм, то есть восемьдесят и сто сорок миллиметров хода. Монтажный зазор закладывают меньше этой величины.

Посадка пальца в проушине

Вилочный оголовок надевают на проушину ответной части и запирают болтом с гайкой. Диаметр болта подбирают под проушину вплотную: зазор в этом соединении даёт люфт и не добавляет прочности.

Под нагрузкой петля начинает перемещаться по пальцу, разбивает посадку и нагружает болт на изгиб вместо чистого среза. Соединение при этом стучит; стук на растяжке означает, что натяжение уже не держится.

Обрезанный конец каната в вилку не заводят. Его сначала заделывают в петлю с коушем и зажимами, и только после этого соединяют с талрепом.

Направление нагрузки: только вдоль оси

Стяжка рассчитана на растяжение по своей линии. Изгиб, боковое усилие и сжатие не допускаются: корпус деформируется, резьбу закусывает, и после этого винты не выкручиваются.

Натяжение набирают вращением муфты. Рычаг на вилке не применяют: он гнёт винт и не сводит его к центру. Талреп устанавливают без перегиба через кромку и без упора корпусом в другие детали. Если линия меняет направление, перелом должен приходиться на блок или коуш, а не на муфту.

Для подбора укажите усилие в линии, диаметр пальца ответной проушины и нужный ход регулировки.
