Талрепы кольцо-кольцо

Талреп кольцо-кольцо устанавливают в линию каната или цепи, чтобы убрать провис и держать натяжение. На обоих концах у него замкнутые петли, поэтому к тросу или цепи он присоединяется через скобу, соединительное звено или карабин. В заказ входят не только талрепы: на каждый конец нужна ответная деталь, и её несущая способность учитывается в расчёте наравне с резьбой стяжки.

Область применения следует из конструкции. Собранный узел разбирается только расшплинтовкой скобы, быстро снять его, как крюковой, не получится. Такую стяжку применяют там, где растяжку натянули и оставили: мачты, антенны, тросовые ограждения, раскосы, крепление груза на платформе.

Талреп не предназначен для подъёма груза и удержания его на весу. Он выбирает слабину в линии, закреплённой с двух сторон. Подвешивать что-либо на стяжку не допускается ни в каком исполнении, замкнутое кольцо на наконечнике этого запрета не отменяет.

Рабочая нагрузка кольцевого, вилочного и крюкового исполнений

Распространённый довод в пользу кольцевых наконечников: замкнутая петля прочнее открытого зева, поэтому и рабочая нагрузка у неё выше. По этой линейке довод не подтверждается.

Те же числа стоят у вилочного и у крюкового исполнения того же диаметра. Нагрузку задаёт резьба. Форма наконечника определяет другое: скорость сборки узла и возможность самопроизвольного расцепления при падении натяжения. Крюк соскакивает, вилка и кольцо остаются на месте.

Отношение разрывного усилия к рабочей нагрузке

Шесть пар чисел раздела дают ровно четырёхкратное отношение: 0,948 и 3,792; 1,804 и 7,216; 2,752 и 11,008; 3,996 и 15,984; 6,371 и 25,484; 6,585 и 26,34. Некруглые значения указывают на заводскую таблицу без приблизительного округления.

В ряду рабочих нагрузок стоит ещё 3,27 т, а в ряду разрывных — круглые 5 т, и ни одна из этих величин в четырёхкратное отношение с остальными не входит. Умножать паспортную нагрузку на четыре поэтому нельзя: пару чисел выбирают из карточки той модели, которую заказывают.

Талрепы М30 и М32: длина корпуса и резьба

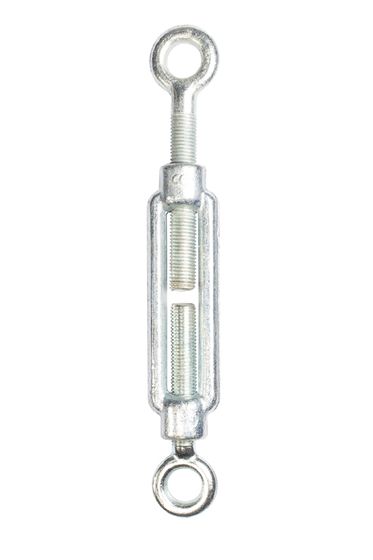

Длина корпуса у обоих 295 мм, разрывное усилие 25,484 и 26,34 т. Разница в три процента, по несущей способности эти позиции взаимозаменяемы.

Резьба у них разная. Тридцатый и тридцать второй размеры не собираются в одну муфту и не принимают одни и те же гайки, поэтому при дозаказе к смонтированной линии диаметр называют точно.

Длина корпуса и ход регулировки

Ряд диаметров: М12, М16, М20, М22, М24, М30, М32. Длины по разделу: 125, 170, 200, 255, 295 и 305 мм. Самый длинный корпус в разделе, 305 мм, стоит не у самой крупной резьбы: у М32 длина 295 мм.

Длина определяет ход регулировки. Чем длиннее корпус, тем больше слабины стяжка выбирает за одну настройку. Устанавливать её затянутой до упора нельзя: винты выкручивают примерно наполовину, чтобы запас остался в обе стороны.

Корпус по всему разделу открытого типа, DIN 1480. Резьба остаётся на виду: глубину захода винтов видно без разборки, но пыль, цементное молоко и наледь ложатся прямо на витки. Резьбу смазывают до первой установки, иначе через сезон стяжку не провернуть.

Фасовка

Позиции отпускаются упаковками по 5, 10, 15, 25, 30 и 50 единиц в зависимости от размера. Мелкие диаметры по одному не считают; для растяжки из десятка точек упаковка удобнее.

Что уточнить при заказе

Усилие в линии, тип и размер ответной детали с обеих сторон, нужный ход регулировки и то, стоит ли узел под открытым небом.
