Талрепы крюк-кольцо

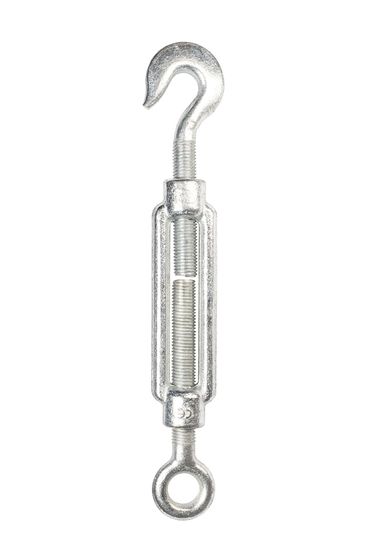

Талреп крюк-кольцо — резьбовой натяжитель для тросовой линии с двумя разными наконечниками. Он держит линию тугой; для подъёма груза не предназначен. Кольцо ставят на тот конец линии, который заводят один раз и больше не трогают (через скобу, серьгу, рым), крюк — на тот, который снимают.

При обратной установке получается узел, который расцепляется там, где расцепляться не должен.

Крюк без предохранителя: удержание только натяжением

Зев открыт. Пока канат натянут, крюк сидит на ответной детали; при падении натяжения он с неё сходит.

Отклонение захвата от оси талрепа свыше 30–40° не допускается. Крюк рассчитан на тягу вдоль корпуса: при большем угле нагрузка переходит на кончик зева, и он разгибается раньше, чем сработает любой расчётный запас.

Кольцо такого ограничения не имеет. Через него проходит палец скобы, и выйти из зацепления оно не может ни при каком натяжении. Отсюда правило монтажа: глухой верх — кольцом, съёмный низ — крюком.

Принцип натяжения: вращение муфты

Внутри корпуса два винта с противоположной резьбой. Вращение муфты сводит их навстречу друг другу, линия натягивается; обратное вращение отпускает. Усилие набирают ключом за корпус, постепенно. Подтягивать крюк руками не допускается.

Типовые задачи: крепление мачт, антенн и молниеотводов, растяжки лёгких конструкций, стягивание цепи ограждения, фиксация груза на платформе. Талреп применяют везде, где линия должна оставаться натянутой, а не просто соединённой.

Диаметры резьбы от М10 до М32

Диаметры резьбы: 10, 12, 16, 20, 22, 24 и 32 мм — от М10 до М32. Корпус открытого типа по DIN 1480 у всей линейки, закрытого исполнения здесь нет. Материал: оцинкованная сталь.

Открытая муфта показывает, сколько резьбы зашло внутрь. Она же собирает пыль, песок и наледь, поэтому резьбовую часть талрепа смазывают до первой установки, до первой зимы: сухая пара под нагрузкой задирается, и такелажный узел заклинивает.

Пометки (D) и (Q) в обозначении позиции

До М20 включительно каждый диаметр идёт в двух вариантах — с пометкой (D) и с пометкой (Q). Крупнее двадцатого размера остаётся только одна.

Что именно различают эти буквы, в характеристиках не записано. К типу наконечников пометка отношения не имеет: весь раздел — крюк-кольцо. Практический вывод: при повторном заказе букву называют, иначе поставят позицию того же диаметра, но другую.

Рабочая нагрузка и разрывное усилие

Рабочая нагрузка и разрывное усилие идут отдельными строками. По разделу разрывные значения талрепа выглядят так: 3,792, 7,216, 11,008, 26,34 т — и рядом с ними ровные 1,5 и 9,3 т.

Некруглые числа получены из расчёта, круглые — из другого источника. Единого множителя на весь раздел нет, и пересчитывать одно из другого по правилу «умножить на четыре» нельзя.

Пару чисел выбирают из карточки конкретной позиции. Подбор идёт по левому, рабочему значению: разрывное усилие обозначает момент разрушения изделия, рабочая нагрузка — силу, с которой стяжка работает.

Отдельный признак ошибки в карточке: разрывное усилие меньше рабочей нагрузки. Такие пары встречаются даже на страницах производителя. Физически этого не бывает, значит числа переставлены местами, и использовать оттуда нельзя ни одно.

Ход регулировки и количество в упаковке

Талреп выбирает слабину, но не удлиняет линию. Разница между сведённым и разведённым положением — весь запас регулировки, и длину троса считают заранее.

Строка «Количество шт. в упаковке» по разделу идёт от 5 до 100. Прочитать её стоит до заказа: под мелкую резьбу потребность считают коробками, по числу изделий в каждой.

Что уточнить при заказе

Для подбора назовите усилие в линии, тип ответной детали с каждой стороны, нужный ход и то, будет ли натяжение пропадать в работе.
