Что такое талреп: виды и назначение для натяжения троса, расчет нагрузки и как выбрать талреп

Возведение антенных вышек и монтаж подвесных конструкций требуют эффективного способа выборки слабины канатов. В инженерной практике талреп – это специализированное такелажное приспособление. Оно создано для прецизионного регулирования длины гибких связей. По конструкции талреп представляет собой компактную винтовую стяжку. Механизм трансформирует крутящий момент в продольное тяговое усилие. Надежная фиксация троса предотвращает раскачивание конструкций.

Устройства востребованы во многих ответственных инженерных сооружениях. Благодаря простоте конструкции и широким эксплуатационным возможностям, изделия используют как на производстве, так и в бытовых задачах. В быту с их помощью выполняют навешивание шторных струн и направляющих проволок. В промышленном секторе их монтируют везде, где необходимо создать большое натягивающее усилие от десятков килограмм до нескольких тонн.

Что такое талреп: принцип работы талрепа и устройство винтовой стяжки

Базовый монтажный талреп имеет продуманное строение. Механизм состоит из муфты-корпуса с двумя резьбовыми каналами с разнонаправленной резьбой. Внутрь вкручиваются два винта с концевиками. На их концах откованы специальные захватные оголовки (крюк, кольцо, вилка). В узлах с вибрацией используют стопорные гайки. Они предотвращают самопроизвольное ослабление затяжки.

Рабочий принцип действия базируется на одновременном поступательном смещении винтовых осей. Резьба в противоположных концах корпуса имеет противоположное направление нарезки. Такелажник выполняет вращение муфты-корпуса с двумя резьбовыми отверстиями вокруг центральной оси. В этот момент обе шпильки движутся навстречу друг другу. Геометрическая длина стяжки уменьшается. За счет этого формируется мощное натягивающее усилие.

Вращение муфты в обратную сторону раздвигает шпильки. Это дает возможность плавно регулировать натяжение или быстро демонтировать систему. Длина при полном раскручивании задает предел регулировочного хода конкретного типоразмера.

Основные виды талрепов и варианты исполнения корпуса

Под различные эксплуатационные условия разработаны три основные группы винтовых натяжителей.

1. Открытые винтовые талрепы (DIN 1480)

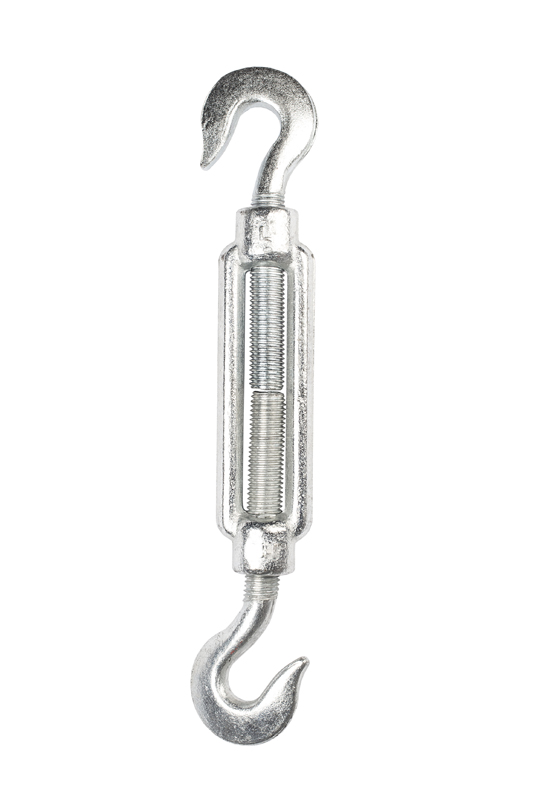

Традиционная открытая винтовая стяжка с кованым рамным корпусом. Рамная форма снижает общую массу изделия. Монтажник может непрерывно контролировать глубину захода винтов с разным направлением резьбы. Данные модели оптимальны для подвешивания кабельных линий, легких растяжек и ограждений.

2. Закрытые трубчатые талрепы (DIN 1478)

Специализированный грузовой талреп снабжен цельной цилиндрической гильзой. Закрытая гильза предохраняет внутренние витки от абразивной пыли и осадков. Талреп DIN 1478 незаменим при многолетней службе на открытом воздухе. Такие натяжители устанавливают на морских судах, башенных кранах и мостовых фермах.

3. Цепной талреп с храповым механизмом (рэтчет)

Для надежной фиксации экскаваторов и тяжелых станков на низкорамных прицепах применяют цепной талреп. Этот механизм снабжен храповым замком, переключателем направления и рукоятью натяжения. Рэтчет позволяет за секунды стянуть якорную цепь с рабочим усилием в несколько десятков тонн.

Типы концевых элементов: вилка, кольцо, крюк

Конструкция концевиков подбирается под тип ответного крепления (рым, проушина, скоба). Распространены следующие конфигурации:

Исполнение вилка-вилка считается самым безопасным решением. Стопорный шплинт надежно удерживает болт в вилке. Соединение не расцепится даже при сильной вибрации или ветровом резонансе.

Стандарты производства: талреп DIN 1480, DIN 1478 и ГОСТ

Геометрия и допустимые механические нагрузки натяжителей стандартизированы. В промышленном секторе применяют регламенты:

• DIN 1480: открытый корпус из конструкционной стали или ковкого чугуна с резьбой от М5 до М56;
• DIN 1478: закрытая трубчатая гильза для тяжелых климатических условий и увеличенных тяговых нагрузок;
• ГОСТ 9690-71: межгосударственный стандарт для судостроительного и общепромышленного такелажа с коэффициентом запаса 4:1 и 5:1.

Сопоставление стандартов DIN 1480 и DIN 1478 выявляет их специфику. Закрытая труба лучше выдерживает ударные воздействия и защищает смазку. Открытая рамка легче по массе и дешевле при массовом монтаже.

Сферы применения: где и для чего используют винтовые натяжители

Надежный крепежный винтовой узел востребован в десятках промышленных задач:

• Строительство: раскрепление мачт сотовой связи, стабилизация опор и монтаж тросовых ограждений;
• Грузоперевозки: тяжелый крупногабаритный груз крепится цепями и стяжками на платформах во время транспортировки;
• Флот: на речных и морских судах стяжки удерживают стоячий такелаж, шлюпбалки и судовые леера;
• Энергетика: натяжение несущих тросов ЛЭП, подвеска кабелей и крепление оттяжек к опорам.

Инженерный расчет: диаметр резьбы, рабочая нагрузка и усилие натяжения

При расчете схемы крепления определяют допустимый предел рабочей нагрузки WLL (Working Load Limit). Для стандартных монтажных растяжек принимают коэффициент безопасности 3:1. В грузоподъемных и судовых схемах коэффициент запаса увеличивают до 5:1.

Характеристики открытых натяжителей по стандарту DIN 1480:

Тяговое усилие наклонной тросовой растяжки определяют по формуле:
T = (P · L) / (2 · f · sin α)
В этом выражении P означает действующую нагрузку или ветровой напор. Буква L выражает длину пролета. Значение f соответствует допустимой стреле прогиба, а угол α задает наклон ветви к горизонту. Результат умножают на коэффициент надежности. По итоговому значению подбирают требуемый диаметр резьбы.

Правила подбора: как правильно выбрать талреп

При выборе талрепа под монтажные задачи рекомендуем следовать правилам:

1. Оцените тип нагрузки. Для статических растяжек подходит открытая рамка. При перевозке спецтехники выбирают трубчатый корпус или цепной рэтчет;
2. Учитывайте внешнюю среду. Надежные талрепы из стали покрывают цинком. Для временной эксплуатации на улице хватает тонкого гальванического цинка. Для морской зоны и агрессивных сред используют горячее цинкование или нержавеющую сталь А4;
3. Выберите тип оголовков. Открытый крюк недопустим на несущих растяжках из-за риска схода при ветре. В ответственных узлах монтируют кольцо или вилку со шплинтом;
4. Проверьте клеймо. На корпусе заводского изделия обязательно выбита маркировка размера резьбы и клеймо завода.

Условия эксплуатации талрепов и правила работы с ними

Грамотная эксплуатация такелажных стяжек гарантирует безопасность объекта:

• Перед сборкой обработайте резьбу графитовой либо синтетической водоотталкивающей смазкой;
• Вкручивайте оба винта равномерно с обеих сторон. Глубина посадки шпильки должна превышать диаметр резьбы;
• Передавайте тяговое усилие строго вдоль оси стяжки. Боковой изгиб корпуса приводит к заклиниванию и срыву резьбы;
• При вибрациях фиксируйте шпильки контргайками;
• Регулярно осматривайте стяжки. При деформации муфты более 3%, трещинах металла или износе резьбовых витков узел бракуют.

Часто задаваемые вопросы (FAQ) о талрепах

Разрешено ли поднимать грузы натяжителем DIN 1480?Нет. Открытые стяжки DIN 1480 предназначены исключительно для статического натяжения и растяжек. Для грузоподъемных стропов применяют грузовые натяжители по ГОСТ 9690-71.В чем главное преимущество цепного рэтчета перед винтовым талрепом?Винтовой талреп выполняет плавную регулировку натяжения троса. Цепной рэтчет стягивает цепь за секунды благодаря храповику и развивает высокое стягивающее усилие при фиксации спецтехники.Как уберечь открытую резьбу от закисания на улице?Для наружной установки выбирают горячеоцинкованные стяжки либо закрытые гильзы DIN 1478 с консистентной смазкой.

Итог и профессиональный подбор такелажа

Точный расчет диаметра резьбы и правильный выбор концевиков гарантируют прочность вантовых конструкций и мачт. Если вам необходим сертифицированный такелаж, обратитесь к специалистам, представляющим официальный дилер TOR Industries в Казахстане. Инженеры проведут расчет нагрузок и подберут надежные натяжители из официального каталога оборудования TOR с заводской гарантией.
