Демонтаж деталей с прессовой посадкой — ответственная технологическая операция. Она регулярно выполняется при ремонте промышленного оборудования, редукторов, электродвигателей, насосных агрегатов и автотранспорта. Попытки снять деталь с помощью зубила или молотка приводят к задирам на шейках валов. Также повреждаются посадочные гнезда в корпусах и деформируются сопряженные узлы. Профессиональный съемник подшипников позволяет аккуратно демонтировать деталь с контролируемым осевым усилием. При этом полностью сохраняется геометрия вала и посадочного места.

В этом руководстве подробно рассмотрены типы съемников, конструкции захватов, а также ключевые различия винтового и гидравлического привода. Приведена методика расчета требуемого усилия снятия и правила безопасной работы.

Гидравлические съемники

Весь раздел →

Назначение и область применения съемников

Главная задача съемника — создание строго направленного осевого тягового усилия. Это усилие преодолевает силу трения в сопряжении с натягом. Качественный демонтажный инструмент применяется для обслуживания следующих узлов:

  • Подшипники качения и скольжения (шариковые, роликовые, конические, сферические и игольчатые);
  • Шкивы клиноременных и зубчатых передач;
  • Зубчатые колеса и шестерни редукторов;
  • Фланцы, муфты, полумуфты и маховики;
  • Тормозные диски, ступичные узлы и втулки.

Грамотное использование съемника исключает ударные нагрузки на подшипниковый узел. Инструмент предотвращает выкрашивание дорожек качения и снижает риск травматизма персонала.

Классификация съемников по конструкции захватной части

Геометрия узла и свободное пространство вокруг детали определяют тип съемника. Выделяют четыре основные конструкции захватов.

1. Двухзахватные съемники

Это компактные модели с двумя поворотными лапами. Они подходят для работы в ограниченном пространстве: в глубоких пазах, станочных нишах либо моторных отсеках. В таких местах невозможно симметрично разместить три захвата. При работе требуется контролировать соосность винта, чтобы избежать перекоса детали.

2. Трехзахватные съемники (самоцентрирующиеся)

Они распределяют тяговое усилие по окружности кольца через три точки с шагом 120°. Самоцентрирующаяся конструкция снижает риск соскальзывания лап. Она исключает перекос демонтируемой детали относительно оси вала. Это практичный выбор для большинства цехов и сервисных мастерских.

3. Съемники с сепаратором (сегментные пластины)

Они созданы для демонтажа подшипников, посаженных вплотную к корпусу или буртику вала. В таких узлах зазор для стандартных крюков отсутствует. Острые полукольца сепаратора заводятся под внутреннее кольцо и стягиваются боковыми шпильками. Затем к сепаратору крепятся тяговые штанги с траверсой и силовым винтом.

4. Внутренние съемники и цанговые захваты с обратным молотком

Их применяют для извлечения подшипников из глухих отверстий корпусов. Это актуально для ступиц, картеров либо посадочных гнезд редукторов, где наружный зацеп невозможен. Цанговый наконечник распирается внутри кольца. После этого подшипник извлекается ударами груза по штоку обратного молотка либо через упорную раму.

Сравнительная таблица конструкций съемников

Тип съемникаСхема захватаПреимуществаОграниченияТиповые задачи
ДвухзахватныйВнешний / внутренний (2 лапы)Компактность, работа в узких пазахТребует контроля перекосаШкивы, шестерни в тесных отсеках
ТрехзахватныйВнешний / внутренний (3 лапы)Равномерное усилие, самоцентровкаНужно свободное пространство вокруг узлаДемонтаж подшипников, муфт и шкивов
СепараторныйСегментные клиновидные пластиныСнятие деталей при минимальном зазореТребует сборки перед работойПодшипники вплотную к фланцу или буртику
Цанговый с обратным молоткомВнутренний цанговый зажимДемонтаж из глухих отверстийОграниченное тяговое усилиеПодшипники генераторов, картеров, ступиц

Гидравлические съемники

Весь раздел →

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

Классификация по типу привода: механические и гидравлические съемники

Тип силового привода выбирают по диаметру вала, натягу посадки и требуемому усилию демонтажа.

Механические винтовые съемники

В их основе лежит ходовой винт с упорной или трапецеидальной резьбой. Винт изготовлен из легированной стали (Cr-V или Cr-Mo) с закалкой. Вращение винта воротком или ключом создает осевое давление до 5–10 тонн. Механические модели автономны, просты и надежны в работе.

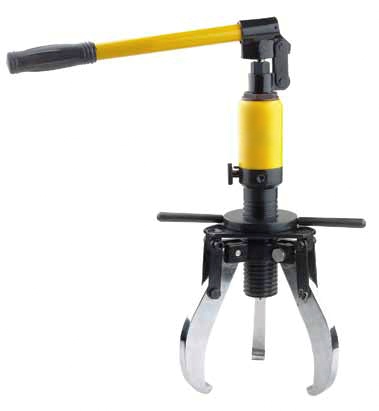

Гидравлические съемники

Их выбирают для демонтажа крупногабаритных деталей с тугой посадкой. Они развивают тяговое усилие от 5 до 50 тонн. Оборудование делится на две группы:

  • Со встроенным насосом (моноблочные): цилиндр со встроенным плунжером и рукоятка объединены в одном корпусе. Они компактны и быстро готовятся к работе. Поворотная рукоятка удобна в любом положении.
  • С выносным насосом: силовой цилиндр соединяется шлангом высокого давления с ручной гидравлической станцией или насосом с электроприводом. Это гарантирует максимальную мощность и безопасность оператора.

Инженерный расчет усилия демонтажа

Для подбора мощности съемника рассчитывают теоретическое усилие снятия детали с цилиндрического вала:

F = f · p · π · d · B

Параметры формулы:

  • F: расчетное осевое усилие демонтажа (Н);
  • f: коэффициент трения покоя (0,12–0,18 в сухом узле и 0,08–0,12 со смазкой);
  • p: контактное давление на посадочной поверхности (Па);
  • d: диаметр посадочной шейки вала (м);
  • B: ширина кольца подшипника (м).

При демонтаже закипевших узлов усилие сдвига возрастает в 1,5–2 раза. Поэтому съемник подбирают с запасом по тоннажу не менее 25–30%.

Гидравлические съемники

Весь раздел →

Критерии выбора съемника: пошаговый чек-лист

Чтобы грамотно выбрать съемник подшипников, оцените базовые параметры узла:

  1. Диапазон захвата: наружный диаметр демонтируемой детали (от 20 до 500+ мм).
  2. Глубина захвата (вылет лап): расстояние от торца вала до задней кромки подшипника.
  3. Тяговое усилие: для легковых машин хватает 2–5 тонн. Для тяжелых станков и редукторов нужны гидросъемники на 10–30 тонн.
  4. Толщина лап: тонкие губки заходят в узкие зазоры за кольцом.
  5. Реверсивность: переставные лапы позволяют выполнять наружный и внутренний захват.

Правила безопасного демонтажа деталей

Соблюдение регламента продлевает ресурс оснастки и защищает валы от задиров:

  • Точная соосность: наконечник винта упирают строго в центровочное отверстие вала. Используйте защитные упорные наконечники.
  • Смазка резьбы: регулярно очищайте силовой винт и наносите графитовую смазку.
  • Индукционный подогрев: при плотной посадке прогрейте наружное кольцо нагревателем до 100–120 °C. Это снимет внутреннее напряжение.
  • Защитные средства: используйте щиток или очки. При резком срыве детали возможен вылет мелких частиц.

Гидравлические съемники

Весь раздел →

Каталог съемников TOR: стандарты и надежность

В каталоге TOR Industries представлены механические наборы, сегментные сепараторы, а также мощные гидросъемники грузоподъемностью до 50 тонн. Кованые лапы из легированной стали выдерживают высокие циклические нагрузки. Это гарантирует стабильную службу в жестких производственных условиях.

Если вам необходимо модернизировать цеховое оборудование или вы хотите купить съемники с заводской гарантией, авторизованный дилер подберет инструмент под ваши задачи. Прямые поставки обеспечивают честные условия, поэтому итоговая цена остается прозрачной. Оперативная доставка действует по всем городам Казахстана.

Часто задаваемые вопросы (FAQ)

Можно ли крутить винт съемника пневмогайковертом?

Нет, ударные нагрузки разрушают трапецеидальную резьбу винта. Они приводят к появлению микротрещин в кованых лапах. Вращайте силовой винт только ручным ключом.

Что делать, если лапы не подлезают под кольцо?

Используйте сепараторный съемник. Его клиновидные сегменты легко заходят в зазор менее 2 мм при затяжке боковых болтов.

Чем моноблочный гидросъемник отличается от раздельного?

Моноблок автономен и сразу готов к работе. Модель с выносным насосом мощнее и позволяет оператору управлять процессом на безопасном расстоянии.

Какой запас по тоннажу необходим?

Запас по мощности должен составлять от 25% до 30%. Окисление посадочных поверхностей повышает сопротивление при первом сдвиге.

Где выгодно заказать инструмент для подшипников в Казахстане

В ассортименте официального дилера TOR Industries представлен полный каталог демонтажного инструмента: механические съемники, сепараторы и гидроцилиндры. На всю линейку товаров распространяется официальная гарантия.

Специалисты дилера помогут рассчитать тяговое усилие. Вы сможете купить надежный инструмент для обслуживания любых узлов, где задействован легковой автомобиль либо тяжелое промышленное оборудование. Оставьте заявку на сайте официального поставщика в Казахстане для получения коммерческого предложения.
