Кран балка 1 тонна

В разделе собраны узлы кран-балки грузоподъёмностью 1 т и грузоподъёмная техника на ту же массу, которой подкрановый путь не нужен: консольные краны, ручные козловые и складной гидравлический. Для одной тонны пролёт через весь цех обычно избыточен, поэтому подбор начинают с зоны обслуживания.

Расшифровка обозначения серии PSJ

У ручных консольных кранов серии PSJ в обозначении четыре знака, каждый со своим значением. PSJ45100: высота 4 м, стрела 5 м, грузоподъёмность 1000 кг. PSJ34100: высота 3 м, стрела 4 м, тот же номинал.

Сочетания в линейке идут парами по высоте и вылету: 3×3, 3×4, 3×5, 4×3, 4×4 и 4×5 м. Высота в обозначении задаёт высоту колонны до балки, по ней определяют, под какой потолок он устанавливается.

Три размера легко перепутать, и ошибка дорогая: колонна на 4 м не помещается под перекрытие на 3,5, а стрела на 5 м не достаёт до станка, стоящего в шести метрах от колонны.

Зона обслуживания консольного крана

Консольный кран обслуживает круг, перемещение груза идёт по дуге. Угол поворота в характеристиках указан как 360° или 270°: колонна у стены разворачивается на три четверти круга, четверть площади остаётся вне зоны обслуживания.

Для подбора рассчитывают расстояние от точки крепления до самой дальней точки работы, площадь цеха для этого не нужна. Если расстояние укладывается в пять метров, консоль решает задачу проще мостовой схемы: без рельсов под потолком и без концевых балок.

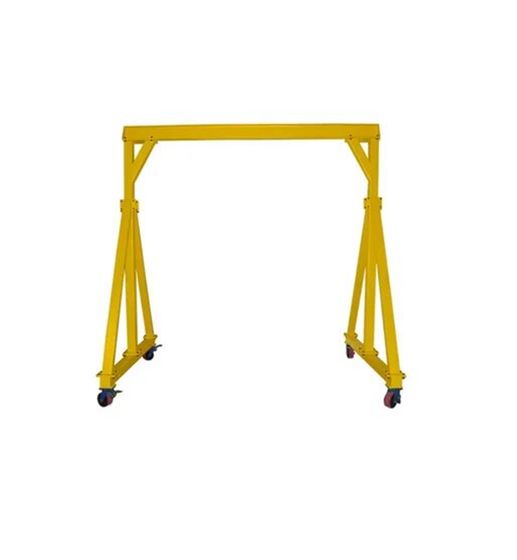

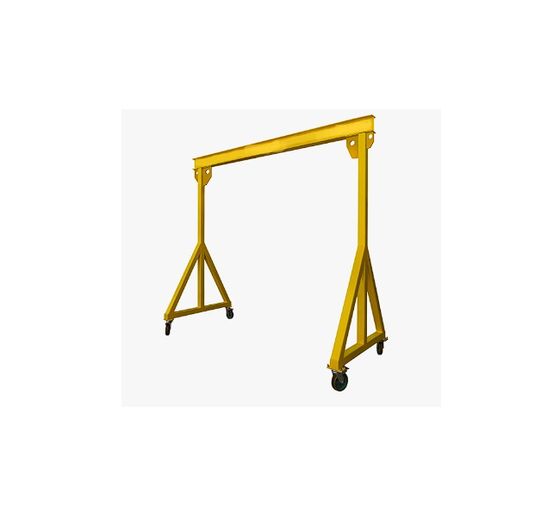

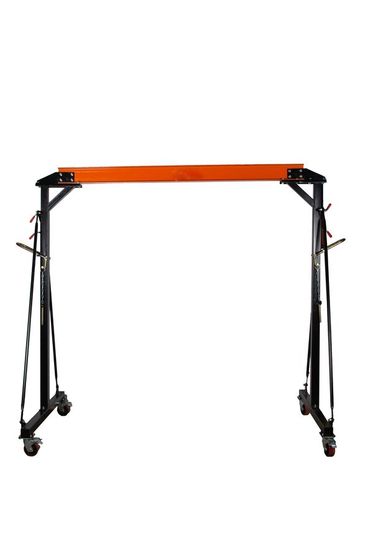

Козловые краны МПУ грузоподъёмностью 1 т

Ручные МПУ на тонну выпускаются размерами 3×3, 3×4, 4×4 и 5×5 м, одно исполнение сделано с регулировкой высоты от 2,4 до 3,6 м при пролёте 2,4 м. Конструкция катится по полу и подкранового пути не требует: груз перемещается вместе с ней.

Перед заказом МПУ проверяют пол. Вся нагрузка передаётся на него через колёса, и на неровном или слабом основании такая схема опаснее подвесной.

Складной гидравлический кран поднимает груз на высоту до 2100 мм и складывается для хранения. Применяют для разовых операций: снять двигатель, переставить станину, поднять узел на верстак.

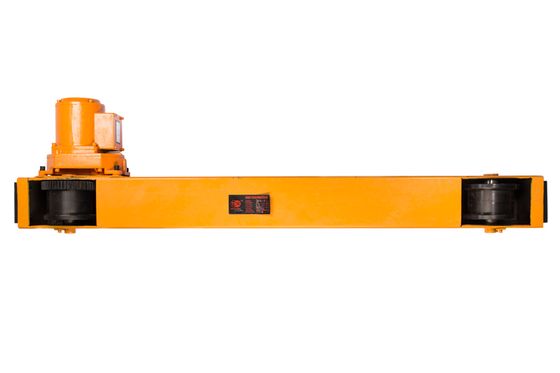

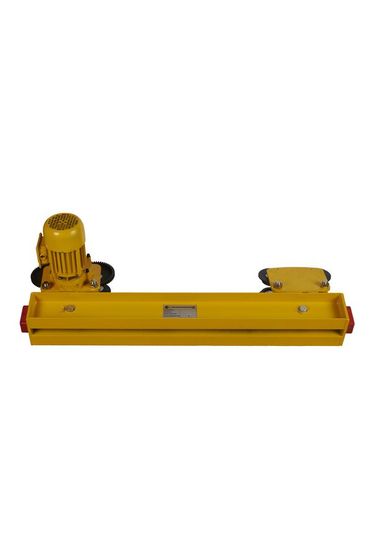

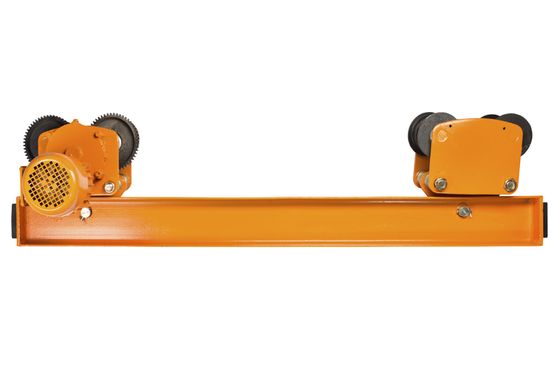

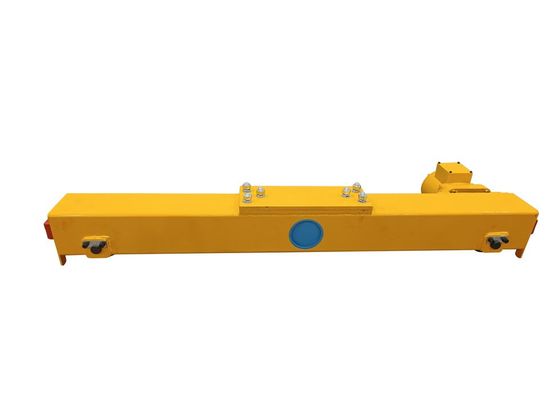

Концевые балки для мостовой схемы

Если пролёт всё же нужен, из раздела выбирают концевые балки, и грузоподъёмный комплект собирают на их основе. Опорная балка выпускается длиной 1 м, подвесные: 1,2, 1,5 и 1,8 м под двутавровый профиль 18М-24М. Механизм передвижения работает от 380 В при мощности 0,4 кВт, скорость 20 м/мин, у части исполнений 10.

Что уточнить при заказе

К концевым балкам подбирают мост по расстоянию между путями и грузоподъёмный механизм (таль или тельфер) по массе груза и высоте подъёма. Порядок подбора: сначала снимают размеры здания, потом выбирают механизм.
