Кран балка 2 тонны

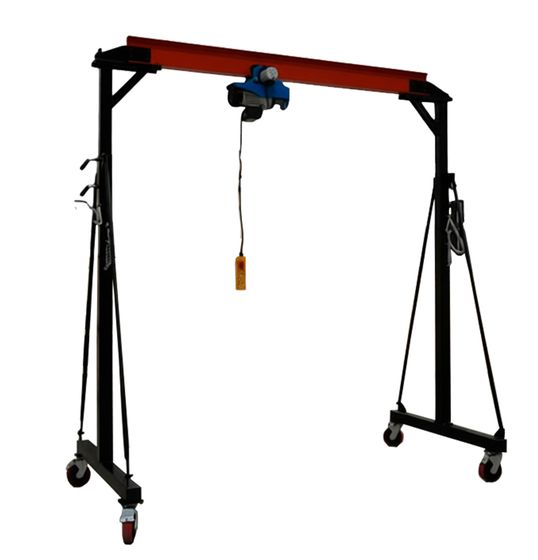

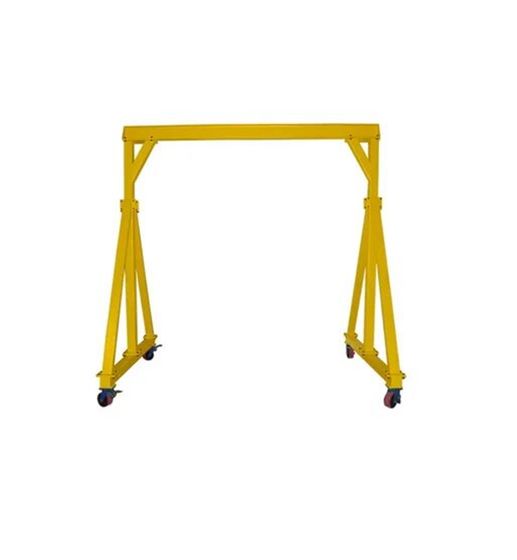

При грузоподъёмности 2 т мостовая схема необязательна: из механизмов раздела подкрановый путь требует только кран-балка. Рядом с концевыми балками здесь стоят консольный поворотный кран TOR JIB на 2000 кг, ручной козловой мини-кран МПУ и складной гидравлический TL1001-2 с подъёмом до 2100 мм. Поэтому подбор начинают с конструкций здания, а масса груза уточняется следом.

Длина концевой балки: база крана и пролёт

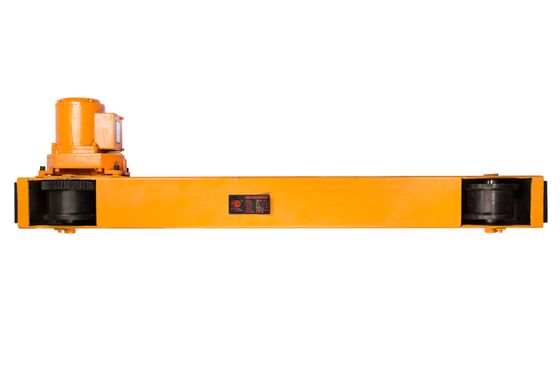

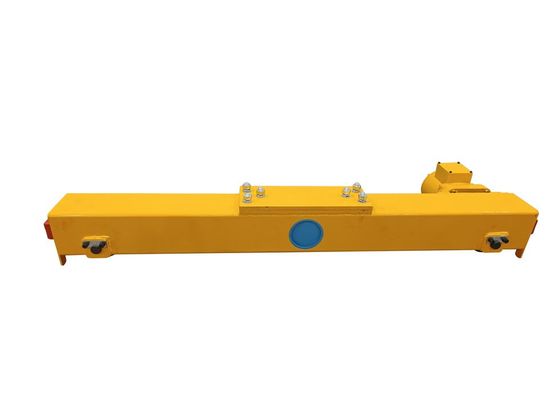

В характеристиках концевой балки указана «Длина, м»: 1,5, 1,7, 2,2, 2,6, 3 и 3,5. Это расстояние между осями крановых колёс, то есть база. Пролёт (ширину, которую конструкция перекрывает) задаёт пролётная балка, и рассчитывается он по зданию.

Значения из карточки с шириной цеха не связаны. Эти два размера путают чаще любых других в разделе.

Подвесное исполнение: двутавр 18М-24М

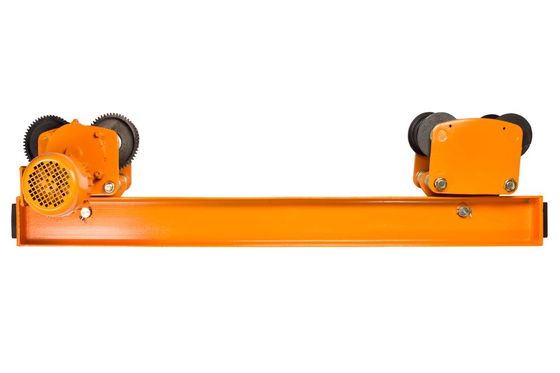

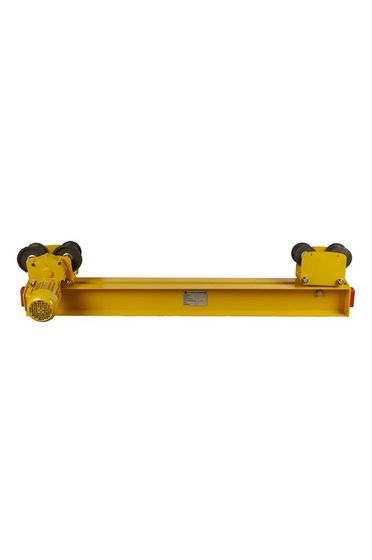

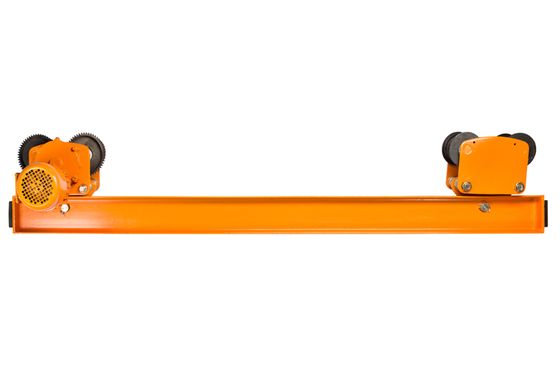

Тип балки в характеристиках подвесных концевых балок указан как 18М-24М. Это номера двутавра, по нижней полке которого движется ходовая часть. Профиль другого размера для неё не подходит, и грузоподъёмность 2 тонны здесь роли не играет: на неподходящий профиль не встанет ни лёгкая машина, ни тяжёлая.

Если монорельс в цеху уже смонтирован, номер профиля измеряют в первую очередь.

Класс защиты IP44 и параметры привода

Класс защиты у двухтонных балок IP44. Корпус рассчитан на брызги; струю воды и мойку он не выдерживает. Для эстакады под дождём и снегом требуется другое исполнение, и от тоннажа это не зависит.

Механизм передвижения работает от трёхфазной сети 380 В при мощности 0,4 кВт, частота 50 Гц, скорость 10 или 20 м/мин. Перемещение груза вдоль пролёта обеспечивает таль, которая движется по мосту, а концевые узлы отвечают только за продольный ход.

Что уточнить при заказе

Расстояние между путями или номер уже смонтированного двутавра, высоту до перекрытия, массу груза вместе с траверсой или захватом и то, несут ли колонны нагрузку. Если колонн нет, мостовая схема не подходит, и подбирают козловое исполнение.
