Кран балка 3 тонны

В разделе собраны концевые балки кран-балок грузоподъёмностью 3 т опорного и подвесного исполнения и ходовая часть к ним. Отдельную группу составляют краны на те же 3 т без подкранового пути: консольный на колонне, козловые мини-краны и складной гидравлический. Тоннаж у всех одинаковый, различаются они требованиями к зданию.

Главный размер концевой балки — база: расстояние между осями ходовых колёс. В каталоге оно указано как длина балки.

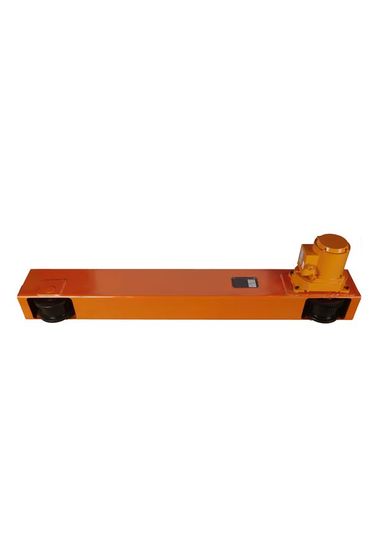

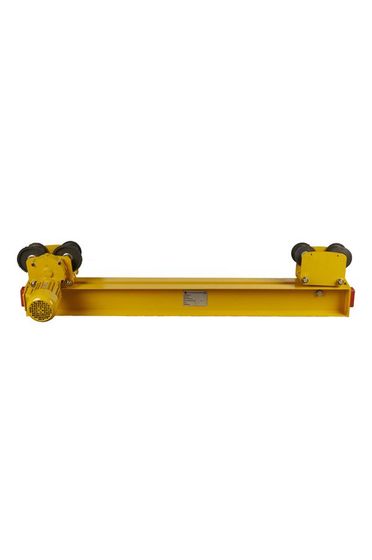

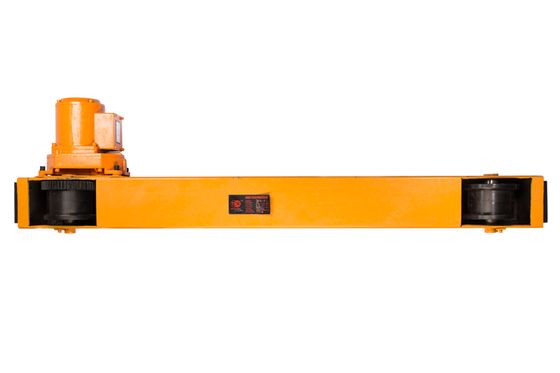

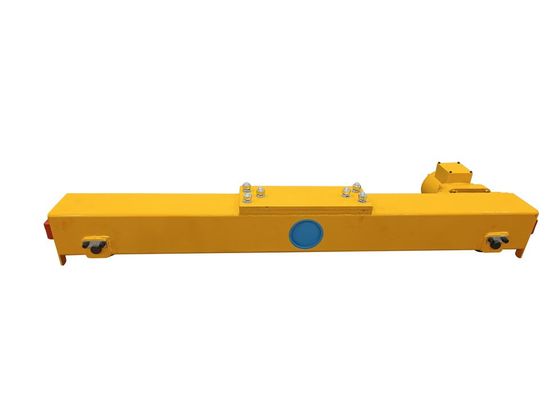

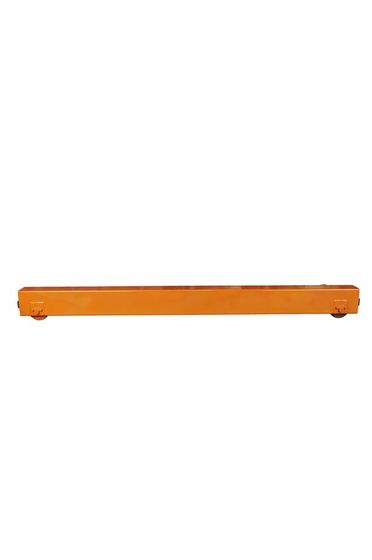

На 3 т опорные балки выпускаются длиной 1,5; 2,6; 3 и 3,5 м, подвесные — 1,7; 1,8 и 2,2 м. Разброс более чем двукратный, и с номиналом он не связан.

База концевой балки и длина пролёта

У части позиций указана вторая величина: длина пролёта, со значениями 8, 16, 22 и 26 м. Связь между ними прямая: чем шире пролёт, тем длиннее база.

Причина геометрическая. Мост опирается на две концевые балки, и чем короче база относительно расстояния между ними, тем сильнее перекос крана при движении: одна сторона уходит вперёд, вторая отстаёт, реборды колёс начинают тереться о рельс. На пролёте 8 м перекос незаметен, на 26 м короткая база приводит к заклиниванию.

Пролёт задан зданием, база подбирается под пролёт. Заказ балки «на три тонны» без этого размера не определяет изделие.

Рабочая ширина колеса и размер реборды

Рабочая ширина ходового колеса в разделе одна: 70 мм. Реборда выпускается в двух вариантах, 20×22 или 10×10 мм.

Головка рельса должна помещаться в рабочую ширину, а реборда — проходить мимо крепежа и накладок пути. Профиль пути под кран не переделывается, поэтому размеры снимают с существующего рельса до заказа.

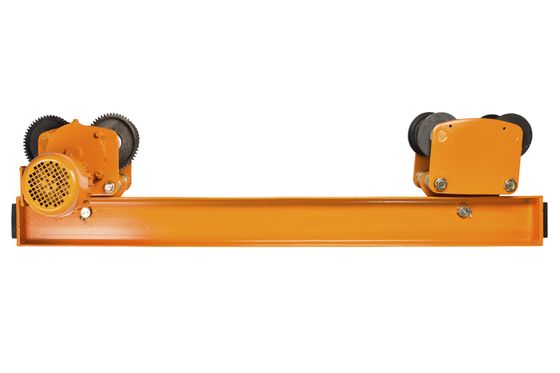

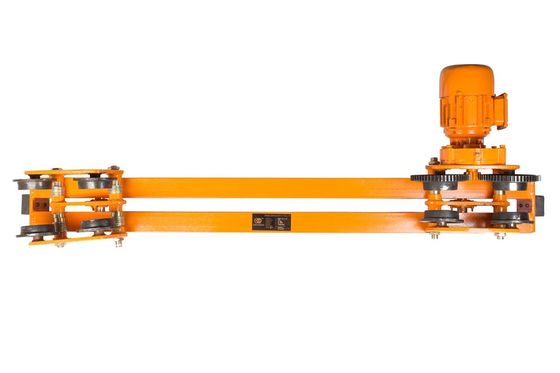

Подвесное исполнение перемещается по нижней полке двутавра, и в характеристиках указан его тип: 18М-24М либо стандартный двутавр. Этот размер также определяется зданием.

Тележки к подвесным концевым балкам

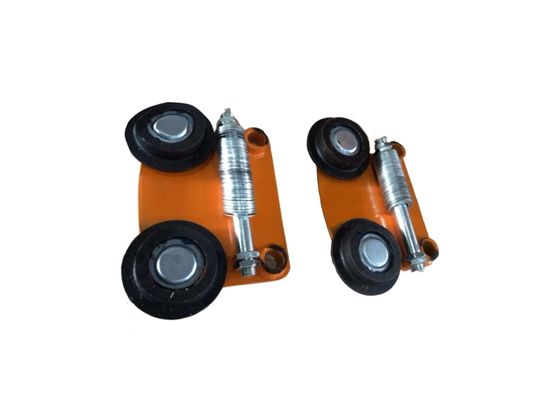

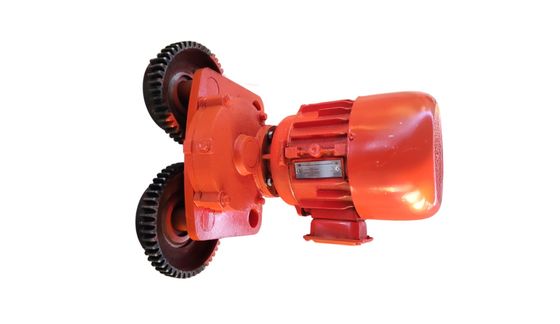

Тележки представлены в каталоге отдельными позициями: приводная с двигателем 0,4 кВт и холостая без привода. Обозначены они диапазоном 1-2-3 т, то есть одна модель рассчитана на три соседних номинала.

Комплектность конкретного изделия уточняют до заказа. Механизм передвижения работает от 380 В, скорость передвижения имеет два значения: 20 м/мин и 10 м/мин у части исполнений.

Консольные, козловые и складные краны на 3 т

Консольный поворотный кран на 3000 кг в разделе только с электрическим приводом, высота 3 м, вылет стрелы 3 м. Ручные модели той же серии ограничены грузоподъёмностью 1 т: поворот 3 т на конце стрелы вручную не выполняется.

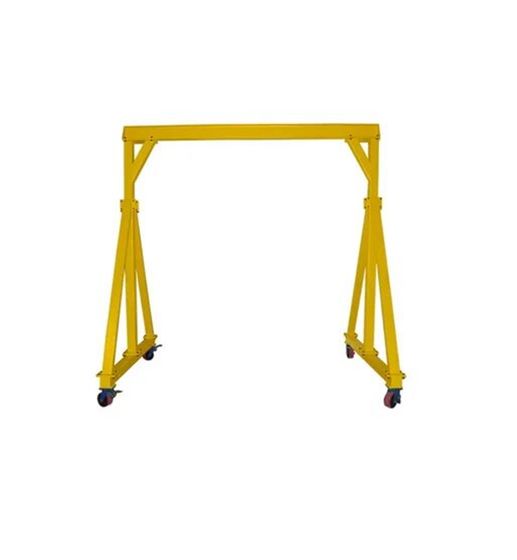

Козловые мини-краны на 3 т выпускаются с габаритами 3×3 и 4×4 м и перемещаются по полу без подкранового пути. Складной гидравлический кран той же грузоподъёмности поднимает груз на высоту до 2350 мм и рассчитан на разовые операции, для сменной работы не подходит.

Что уточнить при заказе

Длину пролёта и профиль подкранового пути (тип рельса или двутавра): по ним подбирают базу и колесо. Комплектность подвесного исполнения тележками. Массу груза указывают после этого: при равном тоннаже она влияет только на выбор тали и высоту подъёма.
