Кран балка 10 тонн

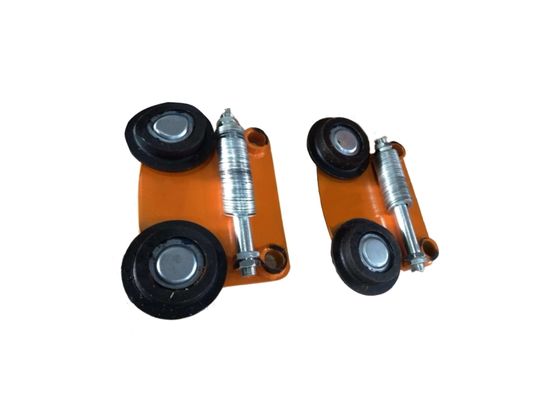

Кран-балка грузоподъёмностью 10 т в разделе представлена комплектующими: концевыми балками и ходовыми тележками, пролётную балку изготавливают под размеры конкретного цеха. Опорное исполнение перемещается на крановых колёсах по рельсу сверху, подвесное движется снизу по нижней полке двутавра.

Другие схемы в каталоге на 10 т не рассчитаны: консольные поворотные краны ограничены 5000 кг, ручные козловые мини-краны 3 т. Груз такой массы поднимает только кран-балка, которая перемещается по подкрановому пути.

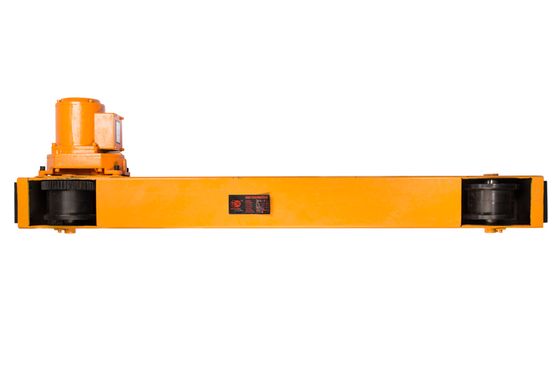

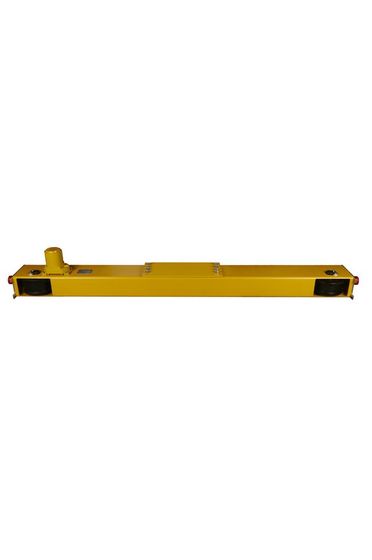

База концевой балки 3 и 3,5 м

Длина концевой балки — это база крана, расстояние между осями ходовых колёс. На лёгких кранах база начинается с полутора метров, для 10 т в ряду только 3 и 3,5 м.

База определяет мёртвые зоны у торцевых стен. Крюк не подходит к торцевой стене ближе, чем половина базы плюс габарит тали: при базе 3,5 м это почти два метра с каждого конца пути, где перемещение груза невозможно. Учитывают это до монтажа.

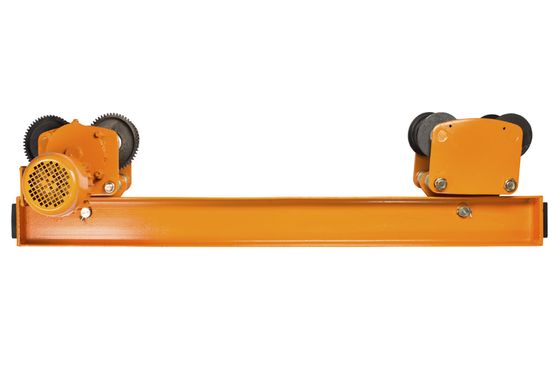

Профиль двутавра под подвесное исполнение

У подвесного варианта в характеристиках указан тип профиля. На двухтонных балках это 18М-24М, на десятитонных 36М-45М. Ходовая часть, рассчитанная на 36М-45М, на профиль 24М не устанавливается.

Если путь в цеху уже смонтирован, номер двутавра ограничивает выбор раньше остальных параметров.

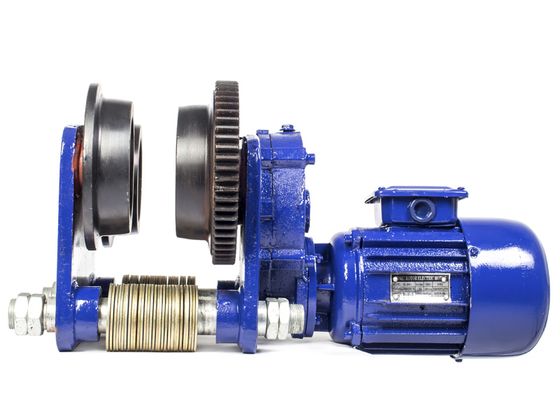

Привод механизма передвижения 0,75 кВт

Механизм передвижения работает от 380 В при мощности 0,75 кВт. Мощности 0,4 кВт, достаточной для лёгких кранов, для моста на 10 т не хватает. Скорость при этом та же: 10 или 20 м/мин.

Крановое колесо и рельс должны совпадать по двум размерам: реборда 20×22 или 10×10 мм, рабочая ширина колеса 80 или 90 мм. Головка уложенного рельса должна входить в этот размер.

Высота подъёма и строительная высота тали

Высоту подъёма определяет таль, которая перемещается по мосту. Из расстояния до перекрытия вычитают строительную высоту подъёмного механизма и запас на крюковую подвеску. Ремонтные работы под краном планируют по полученному числу, а не по высоте цеха.

Что уточнить при заказе

Расстояние между подкрановыми путями, высоту до перекрытия, номер двутавра, если путь уже уложен, и массу груза вместе с траверсой, стропами или захватом.

Грузоподъёмность 10 т относится к крюку. Масса грузозахватного приспособления, которое висит на том же крюке, вычитается из неё целиком.
