Краны стреловые типа "Пионер"

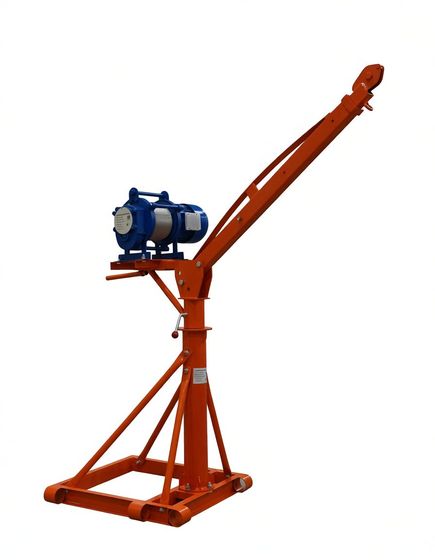

Кран стреловой типа «Пионер» (принятое в отрасли название схемы, без привязки к марке или модели) состоит из неподвижной опорной рамы, поворотной стрелы и лебёдки на ней. Хода и собственной устойчивости у такой машины нет. Поэтому при подборе сначала определяют способ крепления, затем грузоподъёмность.

Способы крепления

Размер опорной рамы 780×760 мм. Под неё нужна свободная площадка такого размера, в неё же ставят анкеры. При монтаже на перекрытии место крепления согласуют с проектировщиком плиты: вес машины вместе с грузом приходится на площадь рамы и по плите не распределяется.

Высота подъёма до 60 м при высоте конструкции менее 2 м

Высоту подъёма задаёт длина каната на барабане, она и указана в характеристиках. Машину ставят на землю или на перекрытие. Канат уходит вниз или вверх к проёму, и высота подъёма отсчитывается по нему.

С этим связана особенность монтажа. Агрегат разборный, масса около центнера. Его поднимают наверх вручную вдвоём, собирают и крепят на месте. Автокран для установки не нужен, достаточно лестницы и двух человек.

Ручной поворот и расстановка персонала

Стрела поворачивается на 360°, механизм поворота ручной. Оператор поворачивает её сам, поэтому находится наверху, рядом с механизмом. Внизу работает второй человек: он стропует груз и снимает его с крюка. Подъём и перемещение материала в одиночку такой схемой не обеспечиваются.

Подъём людей не допускается ни в одном исполнении и ни на какой высоте. Оборудование предназначено только для подачи материалов.

Температурный диапазон и условия размещения

Рабочий диапазон −20…+40 °C, климатическое исполнение У2 (эксплуатация под навесом). Работа зимой в пределах этого диапазона допускается. Круглый год под открытым небом машину не держат: это временное оборудование, его ставят на объект и снимают вместе с лесами.

Модели с указанием сети питания, массы и грузоподъёмности собраны в подразделе Краны строительные с поворотной стрелой и лебедкой.
