Перемещение тяжелых грузов, промышленного оборудования, строительных вышек-тур и металлоконструкций предъявляет строгие требования к ходовой части. Стандартная складская фурнитура при нагрузке свыше 300–500 кг быстро деформируется. Она теряет плавность хода и разрушает напольные покрытия. Для безопасной работы и легкого маневрирования применяются большегрузные колеса и усиленные колесные опоры. Они рассчитаны на нагрузки от 300 кг до 2–10 тонн на одно колесо.
Официальный дилер TOR Industries поставляет в Казахстан надежные ходовые элементы для внутрипроизводственной логистики. В каталоге представлены как одиночные, так и сдвоенные модели с различными типами контактного слоя. Оборудование стабильно работает в жестких цеховых условиях, на стройплощадках и в химически агрессивных средах.
Колеса большегрузные поворотные (чугун)
Весь раздел →
Колесо большегрузное поворотное SCS 55 125 мм чугунное (F)
Колесо большегрузное поворотное SCS 80 200 мм чугунное (F)
Колесо большегрузное поворотное SCS 63 150 мм чугунное (F)
Что такое большегрузная колесная опора: устройство и конструктивные отличия

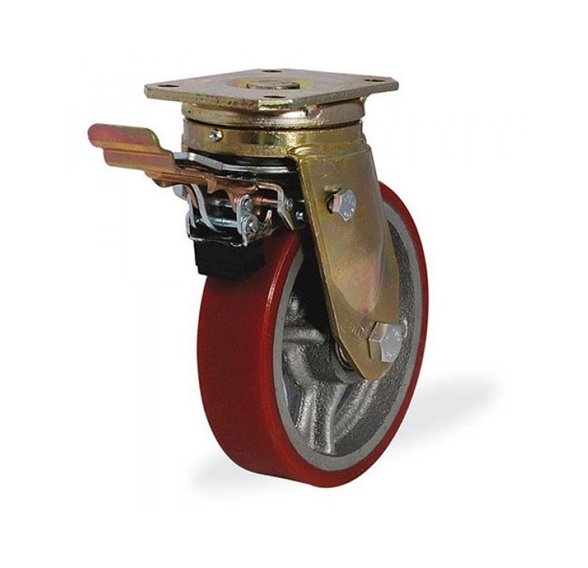

Большегрузная колесная опора представляет собой силовой сборочный узел из колеса и монтажного кронштейна с крепежной площадкой. В отличие от стандартных легконагруженных серий, каждый элемент здесь спроектирован с повышенным запасом прочности.
Усиленный стальной кронштейн и поворотный узел с пресс-масленкой
Ключевой несущий элемент опоры — кронштейн. Его изготавливают из листовой стали методом штамповки или сварки. Толщина вилки и монтажной платформы составляет от 4 до 8–10 мм. Металл надежно защищен от коррозии оцинковкой или эпоксидным покрытием. Это позволяет использовать опоры на улице и во влажных помещениях.
В верхней части узла расположен поворотный механизм с крепежной платформой прямоугольной формы. Для восприятия комбинированных нагрузок узел оснащается двухрядным шариковым или коническим роликовым подшипником. Механизм защищен стальным пыльником от грязи. Для сервисного обслуживания в корпус встроена пресс-масленка (тавотница), позволяющая шприцевать смазку без разборки.
Прецизионный шариковый подшипник и надежная ступица
В ступицу каждого колеса установлен шариковый подшипник (обычно два прецизионных радиальных шарикоподшипника закрытого типа 2RS с резинометаллическими уплотнениями) либо роликовый конический подшипник. Такая компоновка гарантирует минимальное сопротивление качению, хорошее вращение и лёгкость перемещения тяжелых платформ даже при пиковом заполнении.
| Элемент конструкции | Стандартное промышленное колесо | Усиленная большегрузная колесная опора |
|---|---|---|
| Толщина стали кронштейна | 1,5 – 2,5 мм | 4,0 – 8,0 мм (сварная или штампованная сталь) |
| Грузоподъемность на колесо | 50 – 200 кг | 300 – 10 000 кг (серии heavy-duty и extra-heavy) |
| Подшипник в поворотном узле | Однорядный насыпной шариковый | Двухрядный шариковый / конический роликовый с тавотницей |
| Подшипник ступицы | Роликовый (игольчатый) или скольжения | Два радиальных шарикоподшипника или конические роликовые |
| Тип крепления | Болтовое центральное отверстие, штырь, площадка | Усиленная площадка под 4 болта (платформа) |
Классификация: поворотные и неповоротные колеса большегрузные
Для эффективного управления тележками и тяжелыми станками применяются сбалансированные комбинации опор разной кинематики. Инженеры подбирают поворотные и неповоротные колеса в зависимости от ширины проездов и требуемой траектории движения.
Большегрузная поворотная колесная опора с тормозом и без
Большегрузная поворотная колесная опора свободно вращается вокруг вертикальной оси на 360 градусов, обеспечивая маневренность техники в стесненных складских проходах. Опоры выпускаются в двух модификациях:
- Без фиксатора: обеспечивают свободное маневрирование при тяговом или ручном усилии.
- С тормозом: оснащены надежным двухпозиционным ножным фиксатором. Тормозной механизм одновременно блокирует вращение колеса вокруг горизонтальной оси и поворот кронштейна вокруг вертикальной оси (двойной тормозной замок). Это гарантирует устойчивую фиксацию оборудования на уклонах и пандусах.
Неповоротный кронштейн для прямолинейного перемещения техники
Неповоротный тип опор имеет жестко зафиксированную ось качения. Ригидный кронштейн удерживает заданный вектор перемещения, предотвращая боковой занос платформы на неровных поверхностях и высоких скоростях буксировки.
Сдвоенные большегрузные колеса для сверхвысоких нагрузок
Когда требуется распределить экстремальный груз (от 1500 до 10 000 кг) при ограниченной высоте платформы, устанавливают сдвоенные колесные опоры. Два спаренных ролика на единой широкой оси снижают удельное давление на пол, облегчают поворот вокруг вертикальной оси за счет дифференциального вращения роликов и повышают устойчивость тяжелых технологических комплексов.
Колесо без кронштейна: замена изношенного ролика
Если стальная вилка и поворотный узел не имеют деформаций, экономически целесообразно приобрести колесо без кронштейна. Отдельное колесо включает в себя готовый обод, запрессованный шариковый подшипник и полимерный или металлический контактный слой, что снижает затраты предприятия на плановый ремонт парка тележек.
Колеса большегрузные поворотные (полиуретан)
Весь раздел →
Колесо большегрузное поворотное SCp 55 125 мм полиуретановое (N)
Колесо большегрузное поворотное SCp 63 150 мм полиуретановое (N)
Колесо большегрузное поворотное SCp 80 200 мм полиуретановое (N)
Подобрать оборудование под вашу задачу
Материалы контактного слоя: полиуретан, чугун, полиамид и резина
Выбор материала рабочего слоя определяет сопротивление качению, уровень шума, сохранность полов и стойкость к агрессивным химическим веществам.
| Материал шинки / обода | Диапазон нагрузок | Температурный режим | Свойства и рекомендованные основания |
|---|---|---|---|
| Полиуретан на чугуне/стали | 300 – 4000 кг | -30°C ... +70°C | Высокая стойкость к истиранию, бесшумность, защита полимерных полов, масляная стойкость. |
| Цельнолитой чугун / сталь | 500 – 10 000 кг | -50°C ... +300°C | Экстремальная прочность, термостойкость, работа на полах со стружкой и окалиной. |
| Полиамид (нейлон) | 300 – 1500 кг | -40°C ... +80°C | Инертность к кислотам, щелочам, спиртам, легкая мойка паром, санитарные нормы. |
| Большегрузная резина | 200 – 600 кг | -20°C ... +50°C | Мягкий ход, амортизация вибраций на асфальте, грунте и неровных покрытиях. |
Колеса большегрузные полиуретановые: эластичность и защита пола
Колеса большегрузные полиуретановые — наиболее востребованная категория в логистике и ритейле. Контактный слой из эластомера Полиуретаны (твердость 92–95 Shore A) наплавляется на массивный чугун или стальной диск. Такие большегрузные полиуретановые поворотные опоры обладают непревзойденной износостойкостью, не оставляют тормозных следов на наливных и эпоксидных полах, устойчивы к минеральным маслам, бензину и растворителям.
Благодаря высокой упругости колеса полиуретановые эффективно гасят микровибрации, обеспечивая тихое и плавное качение тележек при интенсивном перемещении грузов массой 500 кг, 1000 кг и более.
Сверхпрочный литой чугун и сталь для металлургии
В литейных цехах, кузнечно-прессовых производствах и автоклавах, где присутствует раскаленный металл, острая стружка и высокая температура, применяются монолитные металлические модели. Обод и диск таких изделий изготовлен из высокопрочного чугуна или конструкционной стали. Литой чугунный ролик сохраняет несущую способность при температурах до +300 °C, однако требует прочного бетонного или стального основания.
Колесные опоры из полиамида для фармацевтики и пищепрома
Монолитные модели из конструкционного полимера Полиамиды (нейлон-6) применяются в лабораториях, на мясокомбинатах и рыбоперерабатывающих фабриках. Они обладают превосходной устойчивостью к коррозии, агрессивным дезинфицирующим растворам, кислотам и солям. Материал легко стерилизуется паром и обеспечивает легкий ход на гладких поверхностях.
Большегрузные обрезиненные колеса для уличной логистики
Большегрузные обрезиненные колесные опоры оснащены толстой шинкой из вулканизированной эластичной резины черного или серого цвета. Обрезиненное колесо великолепно преодолевает стыки, пороги, мелкий гравий и выбоины на асфальтовых площадках, снижая ударную нагрузку на несущую раму тележки.
Расчет нагрузок и подбор параметров колесных опор
Грамотный выбор ходовой части гарантирует долгий срок службы оборудования и исключает внезапные аварийные поломки узлов.
Формула расчета допустимой грузоподъемности
При движении платформы по реальному полу нагрузка практически никогда не распределяется равномерно по четырем точкам из-за неровностей покрытия. Поэтому расчет требуемой грузоподъемности отдельной опоры (E) выполняется по формуле с коэффициентом безопасности:
E = (M + Q) / n × S
Где:
- M: собственная масса пустой тележки или технологического оборудования (кг);
- Q: максимальная масса перевозимого груза (кг);
- n: расчетное число несущих колес (для четырехколесных тележек принимается n = 3, так как на неровностях контакт сохраняют только три колеса);
- S: коэффициент условий эксплуатации (S = 1,0–1,2 для гладких полов внутри помещений; S = 1,3–1,5 для работы на неровных поверхностях и полах с препятствиями; S = 1,8–2,0 для буксировки тягачом со скоростью свыше 4 км/ч).
Пример расчета: Требуется укомплектовать четырехколесную платформенную тележку массой 100 кг для транспортировки поддонов весом 1200 кг по бетонному полу с порогами (S = 1,3):E = (100 + 1200) / 3 × 1,3 = 1300 / 3 × 1,3 ≈ 563 кг.
Для таких условий требуются четыре колесные опоры с номинальной грузоподъемностью от 600 кг каждая. Оптимальным решением станут полиуретановые колеса диаметром 200 мм.
Диапазон диаметров и геометрия обода
Диаметр колеса напрямую влияет на преодоление неровностей и стартовое тяговое усилие оператора. В ассортименте представлены размеры от 100 мм до 200 мм, 250 мм и 300 мм. Чем больше диаметр, тем легче колёса перекатываются через кабельные трапы и выбоины.
Тип крепления и монтажная площадка
Для тяжелого оборудования стандартный тип крепления — это массивная стальная пластина (площадка) с 4 овальными монтажными отверстиями под болтовое соединение классов прочности 8.8 и 10.9. Разболтовка унифицирована под международные стандарты (включая аналоги Alpos, RONEL и TOR), что обеспечивает взаимозаменяемость при ремонте.
Колеса большегрузные поворотные обрезиненные
Весь раздел →
Колесо большегрузное поворотное SCd 42 100 мм обрезиненное (N)
Колесо большегрузное поворотное SCd 55 125 мм обрезиненное (N)
Колесо большегрузное поворотное SCd 80 200 мм обрезиненное (N)
Сферы применения большегрузных колес
Усиленные колеса для тележек большой грузоподъемности используются во всех отраслях индустрии:
- Складской комплекс и логистические хабы: тяжелые платформенные тележки, распределительные телеги для длинномерных грузов, перемещение поддонов весом свыше 450 кг и 1000 кг.
- Строительный сектор: передвижные строительные вышки-туры, подмости, растворосмесительные станции и мобильные опалубочные платформы.
- Машиностроение и металлообработка: транспортировочные тележки для штампов, пресс-форм, двигателей и готовых станочных узлов.
- Авиационная и портовая инфраструктура: багажные поезда, трапы, платформы наземного обслуживания самолетов и портовые телеги.
Техническое обслуживание и правила эксплуатации
Чтобы большегрузные колеса для тележек отработали заявленный ресурс без люфтов и разрушения контактного слоя, соблюдайте базовые правила ТО:
- Регулярная смазка: каждые 1–3 месяца (в зависимости от интенсивности) производите шприцевание поворотного узла пластичной водостойкой литиевой смазкой (NLGI 2) через пресс-масленку до появления свежей смазки из-под уплотнения.
- Контроль затяжки крепежа: проверяйте момент затяжки болтов платформы и осевого болта ступицы. Ослабление затяжки приводит к перекосу кронштейна и неравномерному износу шинки.
- Очистка ступицы: удаляйте намотавшуюся упаковочную ленту, проволоку и нити со ступичного узла, чтобы не допустить повреждения пыльников подшипников.
- Соблюдение скоростного режима: стандартные промышленные колеса рассчитаны на ручное перемещение со скоростью до 4–5 км/ч. Для механизированной буксировки электротягачами выбирайте специальные скоростные серии с коническими роликоподшипниками.
Колеса большегрузные поворотные (полипропилен)
Весь раздел →
Колесо большегрузное поворотное SCdn 55 125 мм полипропиленовое
Колесо большегрузное поворотное SCdn 42 100 мм полипропиленовое
Колесо большегрузное поворотное SCdn 80 200 мм полипропиленовое
Преимущества покупки у официального дилера TOR Industries
Продажа большегрузных колес и роликов в Казахстане осуществляется через филиальную сеть официального поставщика оборудования TOR Industries. Клиенты получают:
- Широкий складской ассортимент ходовых элементов грузоподъемностью от 300 до 5000 кг в наличии на региональных складах в Алматы, Астане и других городах.
- Заводская гарантия качества на все поворотные и неповоротные колесные опоры.
- Прямые поставки без посредников, оперативный подбор типоразмеров под чертежи заказчика.
- Возможность купить большегрузные колеса оптом и в розницу с оперативной доставкой в любой регион Республики Казахстан.
Часто задаваемые вопросы (FAQ)
Какие колеса лучше выбрать для наливных полов склада?
Для эпоксидных и полиуретановых наливных полов оптимальны колеса с полиуретановым контактным слоем на чугунном или стальном ободе. Они не оставляют полос при торможении, обладают низким сопротивлением качению и берегут покрытие от сколов.
Чем отличается конический роликовый подшипник от шарикового в поворотном узле?
Конический роликоподшипник воспринимает значительно более высокие радиальные и ударные нагрузки, что актуально при транспортировке сверхтяжелых грузов весом более 1,5–3 тонн по неровным полам.
Как часто необходимо смазывать поворотный узел колесной опоры?
В стандартных складских условиях шприцевание через тавотницу проводится 1 раз в квартал. При эксплуатации во влажных цехах, на улице или при ежедневных интенсивных нагрузках смазку рекомендуется обновлять ежемесячно.
Можно ли использовать чугунные колеса на асфальте?
Чугунные колеса выдерживают колоссальный вес, но на асфальте создают высокий уровень шума и разрушают дорожное полотно. Для асфальта и улицы рекомендуется использовать усиленные полиуретановые или обрезиненные модели большого диаметра.
Предоставляется ли официальная гарантия на колесные опоры TOR?
Да, на все поставляемые колеса и колесные опоры действует официальная гарантия производителя, подтверждающая соответствие заявленным характеристикам грузоподъемности и надежности.
Требуется оснастить платформенные тележки или нестандартное технологическое оборудование? Обратитесь к специалистам официального дилера TOR Industries в Казахстане для точного инженерного расчета нагрузок и подбора оптимальных большегрузных колесных опор с быстрой отгрузкой со склада.
