Тали электрические канатные

Таль электрическая канатная (электроталь, тельфер) поднимает груз стальным канатом, намотанным на барабан; грузоподъёмность в разделе от сотен килограммов до 20 т. Подбирают её по трём параметрам: грузоподъёмности, высоте подъёма и режиму работы. В названии модели указаны первые два, режим работы приводится в характеристиках, и от него зависит срок службы двигателя: год или десять лет.

Режим работы М3: продолжительность включения 25 %

Серия CD рассчитана на режим М3: до 120 включений в час при продолжительности включения 25 %. Двигатель находится под нагрузкой четверть времени, остальное время остывает. На лёгких грузах допускается продолжительность включения до 40 %.

Подъём на 12 м при штатной скорости 8 м/мин занимает полторы минуты, с опусканием около трёх. При ПВ 25 % за час выполняется примерно пять таких циклов. Для непрерывной подачи груза тельфер этого класса не подходит независимо от грузоподъёмности.

Превышение ПВ приводит к постепенному перегреву обмотки без видимых признаков неисправности. Таль работает до отказа двигателя.

Строительная высота и фактическая высота подъёма

Строительная высота: расстояние от полки двутавра до крюка в верхнем положении. В названии модели она не указана, но фактический подъём ограничивает напрямую, пространство выше этой отметки для груза недоступно.

При 5 м от пола до балки и строительной высоте 0,5 м крюк поднимется на 4,5 м. Далее вычитаются высота груза и длина строп, поэтому от заявленных 12 м подъёма в низком цехе остаётся заметно меньше.

Для таких помещений предусмотрено исполнение с уменьшенной строительной высотой: механизм подъёма смещён вбок относительно тележки.

Модели PA на 220 В и серии CD и MD на 380 В

Электрические тали моделей PA и серий CD и MD относятся к разным классам оборудования, различие между ними определяется питающей сетью.

Ограничение в тонну у моделей PA связано с питанием: однофазная сеть не позволяет установить двигатель, который поднимет больше. Редуктор и полиспаст это ограничение не снимают.

Двухскоростные модели MD: микроскорость подъёма и передвижения

У двухскоростных моделей MD скорость записана дробью: 5/0,8 или 10/1,6 м/мин. Медленная ступень в шесть раз ниже основной и предназначена для точного позиционирования груза.

Односкоростная электроталь на 8 м/мин перемещает крюк на тринадцать сантиметров в секунду. Посадить вал в подшипник или шпильку в отверстие на такой скорости не получается: оператор проскакивает точку. Микроскорость 1,3 см/с обеспечивает нормальную посадку.

То же относится к передвижению: запись 20/5 м/мин означает вторую ступень тележки, которая гасит раскачку груза при остановке.

Высота подъёма при одинарной и двойной запасовке

В части карточек высота подъёма записана в виде 35/17,5 (двойной трос). Это одна и та же таль: при одинарной запасовке каната крюк поднимается на 35 м, при двойной на 17,5 м.

При двойной запасовке вдвое растёт тяговое усилие и вдвое снижается скорость крюка. Высота подъёма без указания запасовки описывает машину не полностью: два одинаковых числа в карточках могут относиться к разным талям.

Передвижное и стационарное исполнение

Передвижная таль перемещается по нижней полке двутавра на собственной тележке и обеспечивает горизонтальное перемещение груза вдоль пути. Стационарная таль закреплена в одной точке и работает только на подъём и опускание.

Стационарную электрическую таль применяют там, где горизонтальное перемещение обеспечивает другой механизм: мостовой кран, консоль, поворотная стрела. Тележку передвижного исполнения подбирают под номер двутавра; на профиль другого размера она не устанавливается.

Тормоз механизма подъёма и концевой выключатель

Груз на весу удерживает тормоз механизма подъёма. Это отдельный узел, и его состояние проверяют так же регулярно, как канат.

Концевой выключатель останавливает крюковую подвеску в верхнем и нижнем положениях. У серии CD он регулируемый: срабатывание задаётся в нужном диапазоне хода. Настройку выполняют при монтаже, до первого упора подвески в барабан.

Исполнение и рабочий диапазон температур

Исполнение у всей линейки одно, общепромышленное. Во взрывоопасных зонах такие тали не применяют, и переделке под них они не подлежат.

Рабочий диапазон серии CD от −20 до +40 °C. В неотапливаемом помещении зимой температура регулярно опускается ниже: смазка густеет, стальной канат на морозе меняет свойства. Защита IP 54 предусмотрена только у части исполнений и от холода не защищает.

Комплект поставки

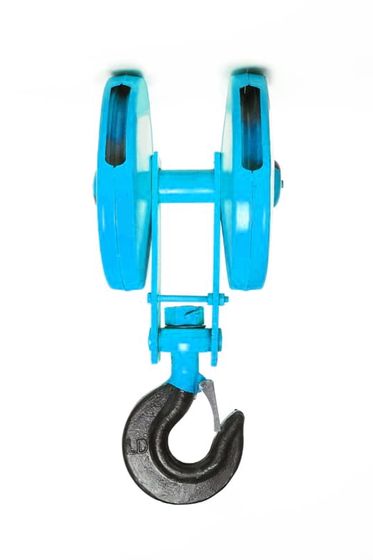

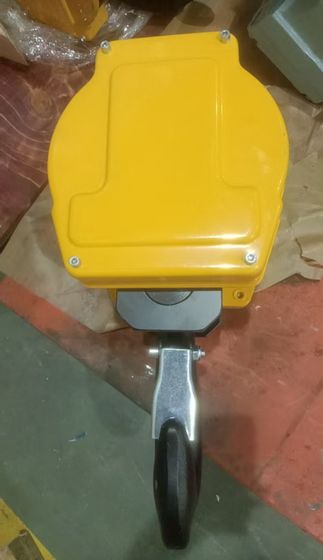

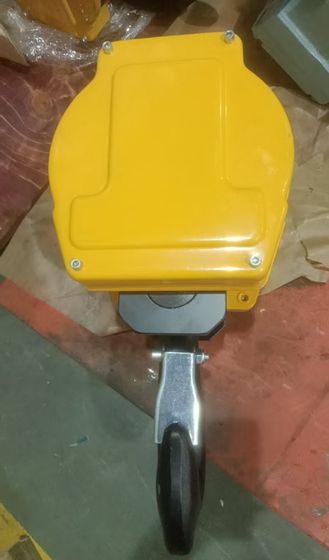

В комплект серии CD входят таль, блок управления с понижающим трансформатором, кнопочный пульт и крюковая подвеска, у передвижных также механизм передвижения. Пульт шестикнопочный, с аварийной кнопкой, напряжение управления 36 В.

Радиоуправление в комплект не входит и заказывается отдельно. Ограничитель грузоподъёмности также поставляется отдельной позицией.

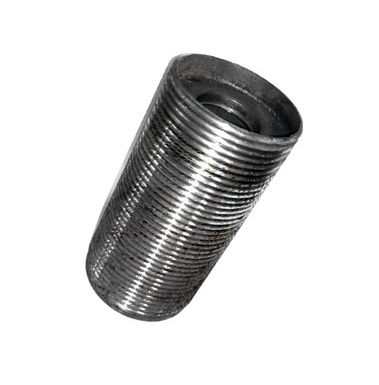

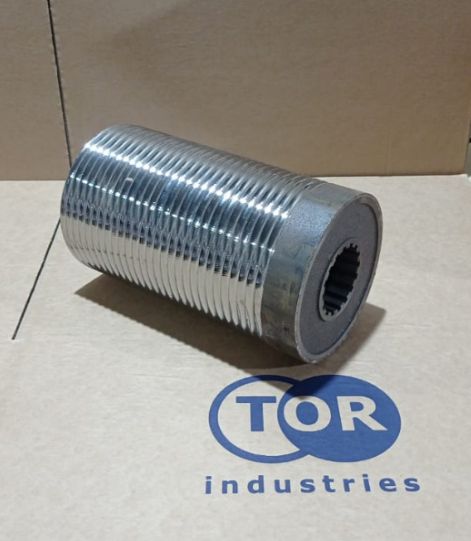

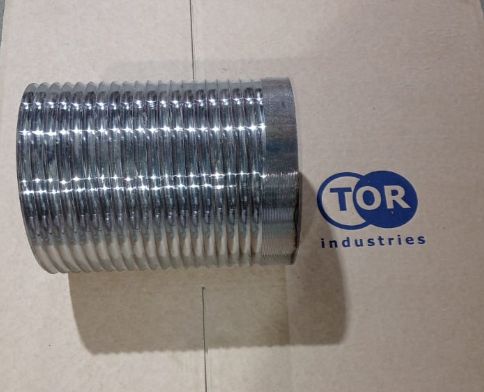

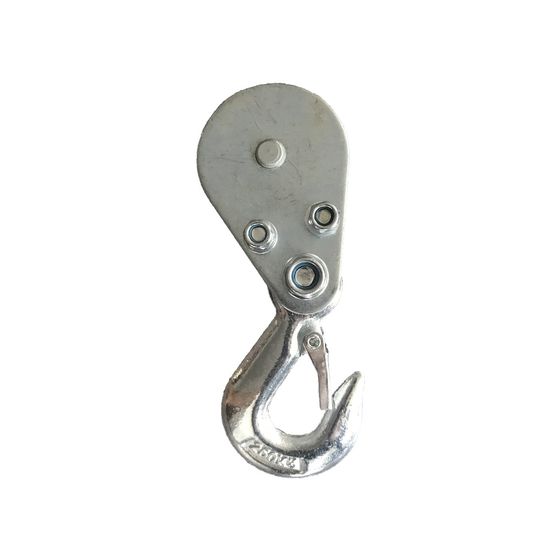

В разделе вместе с талями размещены запчасти, подвесные электрические лебёдки, штанги для крепления моделей PA и блоки. Фильтр по грузоподъёмности их не отсеивает, и в выборку они попадают вместе с талями.

Что уточнить при заказе

Массу груза, требуемую высоту подъёма, номер двутавра или тип пути, напряжение сети и число циклов в час. Последний параметр указывают реже всего, а отсеивает он больше моделей, чем первые четыре.
