Перемещение металлопроката, труб, бочек, железобетонных конструкций и сэндвич-панелей требует специализированной оснастки. Стандартная строповка канатами или текстильными лентами в обхват нередко приводит к соскальзыванию груза. Также возникает риск деформации кромок и увеличивается время зацепки. Грузоподъемные захваты исключают эти риски. Они гарантируют жесткую фиксацию, ускоряют погрузку в 3–5 раз и обеспечивают промышленную безопасность. Разнообразные захваты предназначены для оснащения грузовых строп и другого грузоподъемного оборудования: кран-балок, мостовых кранов, траверс и автокранов.

В руководстве рассмотрены основные категории грузозахватов TOR Industries. Описаны кинематические схемы, физика самозажима, таблицы типоразмеров, расчет запаса прочности, регламент браковки и подбор под конкретный тип груза.

Захваты для грузов цилиндрической формы

Весь раздел →

Грузозахватные приспособления и грузовой механический захват: классификация и устройство

Грузозахватные приспособления представляют собой быстросъемные механизмы. Их монтируют на крановый крюк напрямую либо через строп (цепной, канатный, текстильный) и траверсу. Основными областями применения захватов механических в сельском хозяйстве и сельскохозяйственной сфере являются погрузка тюков, перемещение рулонов и мягких контейнеров. В промышленности они востребованы в металлургии, строительстве, машиностроении, нефтегазовом секторе и на складских терминалах.

Грузовой захват механический служит для подъема и надежного удержания заготовок. Он преобразует силу тяжести груза в прижимное усилие рабочих губок. Механические захваты надежны в работе и просты в обслуживании. Они не требуют подключения к электросети и сохраняют работоспособность при температуре от -40°C до +50°C. Современный захват для подъема позволяет безопасно перемещать детали массой от сотен килограммов до десятков тонн.

Основные кинематические схемы механических захватов

  • Эксцентриковый механизм: рабочий орган состоит из зубчатого сектора, вращающегося на эксцентричной оси. При натяжении тяги эксцентрик поворачивается. Зубья врезаются в металл и зажимают его между подвижным кулачком и неподвижной опорной пятой. Захват механический служит для подъема листового проката, балок и профилей. Надежный эксцентриковый узел обеспечивает самозажим под весом детали.

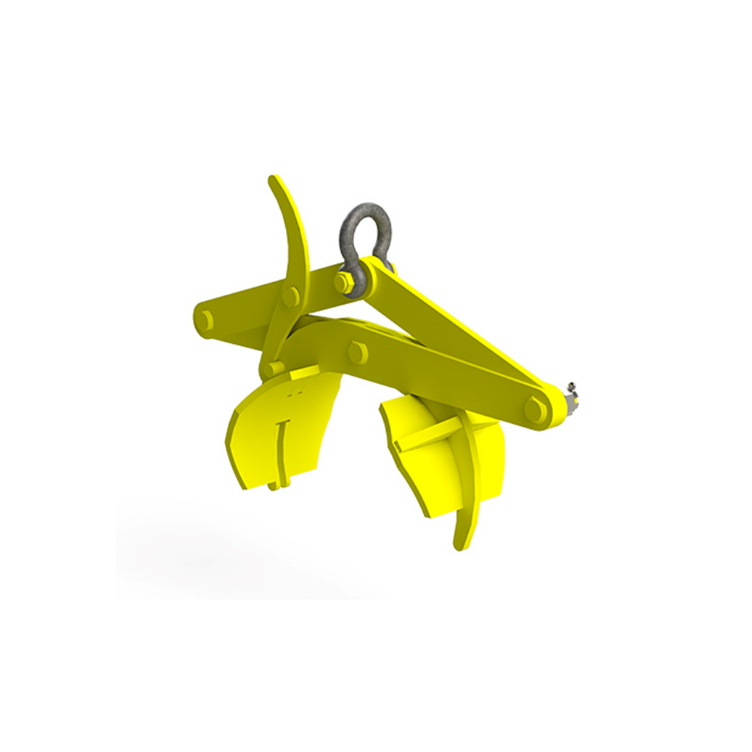

  • Клещевой механизм: рычажная система ножничного типа. Сведение рабочих щек происходит пропорционально массе груза. Клещевой захват применяется для бочек, труб, сортового проката, рельсов и бордюрного камня.
  • Клиновой (цанговый) механизм: удержание создается заклиниванием сухарей в конической обойме при подъеме штока. Применяется для деталей со сквозными отверстиями и кабельных барабанов.
  • Винтовой (струбцинный) механизм: прижим создается ручной затяжкой ходового винта с упорной резьбой. Позволяет точно дозировать усилие сжатия. Это предотвращает деформацию сэндвич-панелей и тонкостенных профилей.
  • Магнитный механизм: силовой контур на основе постоянных редкоземельных магнитов NdFeB. Замыкание магнитного поля выполняется поворотом ротора с помощью ручного рычага.

Захваты для листового металла: захват для горизонтального подъема и листов металла

Листовой прокат — сложный объект для такелажных работ из-за гибкости и отсутствия штатных проушин. Специальные грузозахваты обеспечивают быстрое перемещение листового металла и пачек заготовок в горизонтальной и вертикальной плоскостях.

Захваты для вертикального подъема (серии DSQ, QC, CD)

Захват вертикального подъема предназначен для подъема, кантования на 180° и перемещения листов металла, плит и металлоконструкций в вертикальном положении. Корпус выполнен из легированной конструкционной стали. Подвижный эксцентриковый кулачок закален до 55–60 HRC. Узел снабжен упорной пятой и предохранительным замком с пружинным фиксатором.

Предохранительный замок удерживает эксцентрик прижатым до натяжения стропа. Это исключает выпадение листа при толчках или случайном опускании на опору.

Захваты для горизонтального подъема (серии DHQ, PDB, ТНК)

Захваты для горизонтального подъема всегда эксплуатируются парами: от 2 штук для жестких листов до 4–6 штук на траверсе для длинномерного проката. Захват для горизонтального подъема фиксирует лист за кромку. Зажим происходит клиновым действием прижимного элемента при натяжении ветви стропа под углом.

Тип оснасткиСхема строповкиГрузоподъемностьТолщина листа, ммОсобенности применения
Вертикальный DSQ / QCОдиночный / парный строп0.8 – 10 тонн0 – 100 ммПодъем одиночных листов, кантование, перемещение балок
Горизонтальный DHQ / PDB2СЦ (двухветвевой строп)1.5 – 8.0 тонн (на пару)0 – 60 ммПоштучный подъем жестких листов средней толщины
Горизонтальный с полиуретаномПарная строповка / траверса1.0 – 5.0 тонн0 – 45 ммДля листов из нержавеющей стали, цветных металлов и полированных плит
Струбцинный винтовойОдиночный / парный0.5 – 5.0 тонн0 – 150 ммУниверсальный зажим для позиционирования и монтажа балок

Захваты для подъема бочек

Весь раздел →

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

Захваты для бочек: захват для вертикального подъема и перемещение тары

Стандартные металлические и пластиковые бочки объемом 200–216,5 л с ГСМ или химикатами требуют бережного перемещения во избежание разгерметизации. Захваты для бочек делятся на несколько типов в зависимости от вектора перемещения и способа фиксации:

  • Тип «клюв попугая» (серии LM, SL): автоматическое устройство на крюк крана или вилы погрузчика. При опускании на бочку нижняя лапа заходит под рант. Стандартная металлическая бочка надежно удерживается верхним рычагом, смыкающимся под весом тары при подъеме.
  • Клещевой захват для бочек (тип YTC, барабанный): охватывает цилиндрический корпус полукруглыми челюстями с эластичными демпферами. Исключает повреждение краски и деформацию обечайки.
  • Цепной механизм с зацепами (тип SL): двухветвевая сборка с коваными лапами специальной формы. Они фиксируют противоположные края верхнего буртика вертикально стоящей бочки.
  • Кантователь-манипулятор: оснащен червячным редуктором и ободом. Позволяет оператору поднимать и плавно наклонять бочку в воздухе для дозированного слива содержимого.

Захваты для подъема труб, кабельных барабанов и перемещения рулонов

Цилиндрическая форма создает риск соскальзывания при наклоне стропа. Для подъема труб и круглых заготовок применяется специализированная оснастка, обеспечивающая безопасное поднятие и перемещение:

Торцевые крюки (тип THC / ТРВ)

Используются парами на двухветвевом стропе 2СЦ либо на траверсе. Крюки заводятся во внутреннюю полость торцов трубы. Стальная труба фиксируется без риска соскальзывания. Рабочая поверхность оснащена вставками из полиуретана или алюминия. Это позволяет предотвращать смятие кромок под фаску и защищает защитное покрытие.

Клещевые захваты для круглого проката (тип YG)

Захват механический является незаменимым помощником при работе со стальными кругами, трубами и валами. Рычаги охватывают тело заготовки снаружи. Усилие сжатия возрастает пропорционально весу детали. Автоматический замок-собачка удерживает рычаги раскрытыми при наведении на груз.

Оснастка для кабельных барабанов и перемещения рулонов

Транспортировка барабанов с кабелем, а также перемещения рулонов листовой стали производятся следующими методами:

  1. Траверсы со штыревыми пальцами, вставляемыми в центральное осевое отверстие кабельных барабанов.
  2. Клещевые цанговые механизмы с раздвижными лапами для удержания бухт изнутри, когда каждый рулон фиксируется без повреждения кромки.
  3. С-образные крюки с противовесом для горизонтального перемещения рулонного металла.

Грузозахватные устройства для сэндвич-панелей, балок, плит и бордюрного камня

Строительно-монтажные операции требуют аккуратного обращения с крупногабаритными панелями и штучными ЖБИ:

  • Захваты для сэндвич-панелей: винтовые струбцины с увеличенной площадью губок (от 200×100 мм) и слоем полиуретана. Исключают продавливание обшивки толщиной 0.5–0.7 мм и повреждение утеплителя. Применяются для стеновых и кровельных панелей длиной до 16 метров.
  • Клещевые захваты для балок (тип YC): монтируются на полку двутавра (двутавровой балок) или швеллера. Применяются для подъема балки либо в качестве точки подвеса тали.
  • Захваты для рельсов (тип РП / РК): клещевые устройства с профильными губками под головку рельсов Р-50, Р-65, Р-75 или крановых рельсов КР-70–КР-120.
  • Зажимы для бордюрного камня и блоков: клещи с полиуретановыми накладками для монтажа бордюров, где плита перекрытия или железобетонный блок поднимаются без закладных петель.
  • Грейферные ковши: захватные узлы для перегрузки сыпучих строительных материалов (песок, щебень, гравий).

Захваты магнитные

Весь раздел →

Магнитный захватный механизм: погрузка, подъем и перемещение плит и грузов

Магнитные грузоподъемные захваты (серия PML / МГЗ) представляют собой компактные автономные устройства на базе редкоземельных магнитов NdFeB. Они не требуют электропитания и развивают высокую удерживающую силу. Магнитный захватный блок оптимизирован для задач подъема и перемещения грузов в цехах и на складах.

Силовой ротор приводится в действие поворотом рукоятки с фиксатором. V-образный паз подошвы позволяет перемещать плоские плиты (когда стальная плита перемещается без прогиба) и круглые заготовки (валы, трубы).

Факторы, влияющие на грузоподъемность магнитного захвата:

  • Толщина металла: при толщине менее 15–20 мм магнитный поток замыкается не полностью. Грузоподъемность снижается до 30–50% от номинала.
  • Воздушный зазор (окалина, краска, ржавчина): зазор 0.5 мм снижает удерживающую силу на 30–40%, а зазор 1.0 мм — более чем на 60%.
  • Марка стали: легированные сплавы снижают индукцию на 10–30% относительно стали Ст3. Чугун снижает усилие на 50%.
  • Температура детали: магниты PML рассчитаны на эксплуатацию при температуре до +80°C. Нагрев выше критической точки ведет к размагничиванию.

Инженерный расчет и выбор захватов под тип груза и параметры строповки

Грамотный выбор захватов базируется на сопоставлении весовых и геометрических характеристик груза с параметрами оснастки. На что обращать внимание при выборе захвата стропальщику и инженеру:

  1. Грузоподъемность: номинал устройства выбирают с запасом по динамическому коэффициенту ($k = 1.15\text{–}1.25$). Оборудование TOR перекрывает диапазон от 500 кг до 10 тонн на один узел.
  2. Диапазон зева: толщина листа или полки профиля должна строго соответствовать паспорту. Работа на деталях тоньше минимального зева запрещена.
  3. Твердость стали: стандартные эксцентрики рассчитаны на твердость металла до 30–35 HRC. Для закаленных броневых листов применяют магнитные грузозахваты.
  4. Угол ветвей стропа: при парной схеме угол между ветвями стропа не должен превышать 60° (угол к вертикали $\alpha \le 30^\circ$).

Расчет усилий в стропах при парной схеме

Расчетное натяжение $S$, действующее на один захват для подъема листа при двухветвевом стропе, рассчитывают по формуле:

$$S = \frac{m \cdot g}{n \cdot \cos\alpha} \cdot k_d$$

Обозначения:

  • $m$: масса перемещаемого груза (кг);
  • $g$: ускорение свободного падения ($9.81\text{ м/с}^2$);
  • $n$: количество рабочих точек ($n = 2$ для пары захватов);
  • $\alpha$: угол между ветвью стропа и вертикалью (градусы);
  • $k_d$: динамический коэффициент крана ($k_d = 1.15\text{–}1.25$).

При угле $\alpha = 45^\circ$ ($\cos 45^\circ \approx 0.707$) нагрузка на зажим возрастает на 41% относительно вертикального подвеса.

Захваты

Весь раздел →

Безопасное поднятие и перемещение грузов: правила строповки и браковка

Безопасное поднятие и перемещение тяжелых объектов регламентируется нормами безопасной эксплуатации грузоподъемных кранов. Для исключения аварий в цех и на складской терминал внедряют регламент регулярного технического контроля. Погрузка, кантование и складирование выполняются квалифицированным персоналом.

Чек-лист предсменного осмотра:

  • ✓ Проверить заводскую маркировочную бирку (тип, номер, грузоподъемность, дата испытания).
  • ✓ Проконтролировать состояние зубчатой насечки кулачка и пяты: зубья не должны иметь сколов, сглаживания или загрязнений.
  • ✓ Проверить четкость срабатывания замка-фиксатора: кулачок должен свободно взводиться и надежно запираться.
  • ✓ Убедиться в отсутствии трещин в сварных швах, остаточных прогибов корпуса и износа проушины.
  • ✓ Проверить чистоту контактной подошвы магнитного устройства и плавность хода рукоятки.

Критерии браковки оснастки:

  • Трещины любого размера на корпусе, щеках, эксцентрике или прижимной лапе (заварка трещин запрещена).
  • Износ или скол зубьев эксцентрика более чем на 10% от исходной высоты профиля.
  • Остаточное расширение зева корпуса более чем на 3–5% от паспорта.
  • Износ пальцев шарниров и отверстий проушин свыше 10% от диаметра.
  • Потеря упругости или поломка пружин замкового механизма.

Часто задаваемые вопросы (FAQ)

Можно ли одним вертикальным захватом поднимать пачку тонких листов?

Категорически запрещено. Эксцентриковый кулачок удерживает только внешний лист, контактирующий с насечкой. Внутренние листы удерживаются только межслойным трением. Под собственным весом или от вибрации они выскальзывают. Для пачек металла применяют винтовые струбцины со сквозной стяжкой либо траверсы с текстильными лентами.

Чем отличаются захваты серий DSQ и QC?

Оба типа являются эксцентриковыми механизмами вертикального действия. Захваты серии DSQ оснащены универсальной шарнирной проушиной, подвижной в двух плоскостях. Это позволяет стропить груз под углом и кантовать изделия на 180°. Серия QC имеет жесткую проушину и рассчитана на строго вертикальный подъем по оси.

Как часто грузозахватная оснастка должна проходить испытания?

По нормам безопасности грузозахватные приспособления осматривают каждые 6 месяцев. Эксцентриковые и клещевые устройства испытывают статической нагрузкой каждые 12 месяцев. Нагрузка должна превышать номинал на 25% ($1.25\text{ }Q_{ном}$) при выдержке не менее 10 минут.

Какая чистота поверхности требуется для работы магнита PML?

Магнитные грузозахваты серии PML рассчитаны на чистые шлифованные или гладкие поверхности ($Ra \le 6.3\text{ мкм}$). Толстый слой ржавчины, окалины или краски снижает силу прижима на 30–60%. Зону контакта перед зацепкой зачищают щеткой.

Преимущества сертифицированного оборудования TOR Industries в Казахстане

Для оснащения цехов, металлобаз, портов и стройплощадок необходимо использовать сертифицированное грузоподъемное оборудование. Официальный дилер TOR Industries в Казахстане предлагает широкий выбор грузозахватов:

  • Полный спектр устройств для листов, бочек, труб, сортового проката и кабельных барабанов грузоподъемностью от 0.5 до 10 тонн.
  • Соответствие регламенту ТР ТС 010/2011, паспорта изделий и сертификаты на каждую партию.
  • Склады в крупных городах (Астана, Алматы, Шымкент, Караганда) и оперативная доставка по всему Казахстану.
  • Инженерный подбор нестандартных траверс и захватных систем под чертежи заказчика.

Для консультации по выбору оснастки, запроса коммерческого предложения или комплектации объекта обратитесь к специалистам. Авторизованный поставщик TOR Industries предоставит полную техническую поддержку и надежные решения для вашего бизнеса.
